Инверторный аппарат для аргонодуговой сварки за небольшие деньги выглядит как способ закрыть вопрос со сваркой навсегда: тонкая нержавейка, алюминиевый корпус, ремонт кронштейна. Но аппарат отвечает только за ток, а прожог, поры и поводку дают газ, кромки, оснастка и опыт. Разберём, что по силам аппаратам класса «Кедр», где проходит их предел и когда шов разумнее заказать подрядчику.
Коротко: алюминий варится только на модели с переменным током (AC/DC), сталь, нержавейка, медь и титан — на постоянном. Аппарат задаёт ток, его форму и розжиг дуги, но не заменяет чистый газ, поддув корня и оснастку. Разовый ремонт стали — задача для мастерской; партия, герметичный или нагруженный узел, медь, титан и толстый алюминий — для подрядчика.
Аргонодуговая сварка: что делает аппарат, а что определяют газ, оснастка и сварщик

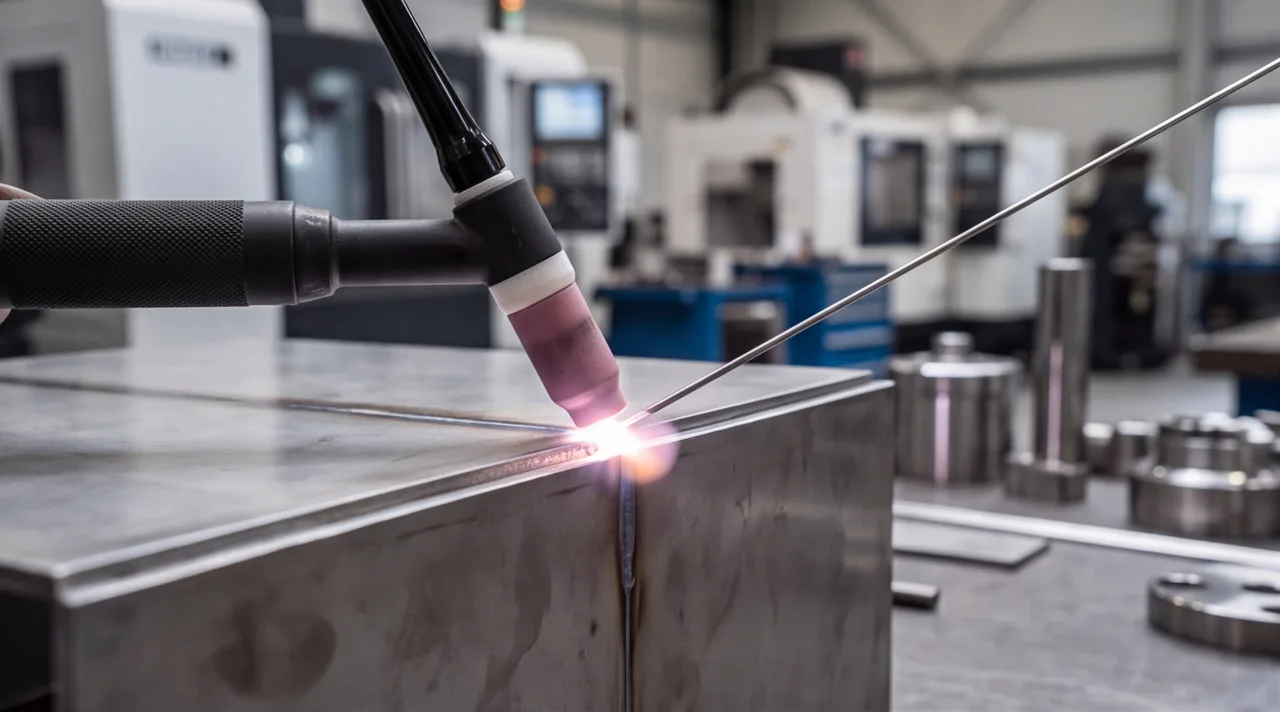

При аргонодуговой сварке (TIG) дуга горит между неплавящимся вольфрамовым электродом и изделием, а зону дуги закрывает поток аргона из сопла горелки. Присадочную проволоку подают отдельно, вручную, поэтому тепло и объём наплавляемого металла регулируются независимо — за это TIG и ценят на тонком листе, нержавейке и алюминии.
Почему один и тот же инвертор у одного сварщика даёт ровный шов, а у другого прожог? Аппарат отвечает только за электрическую часть процесса: величину тока, его форму и розжиг дуги. Всё остальное лежит вне корпуса источника.
Аппараты Кедр для аргонодуговой сварки: постоянный и переменный ток, импульс, ПН
«Кедр» — линейка инверторных источников для TIG и ручной дуговой сварки: от аппаратов только на постоянном токе до моделей AC/DC с импульсом. Ниже речь о классе, а не о конкретной модели: цифры по своему экземпляру проверяйте по паспорту производителя. Сварочные аппараты Кедр TIG и их аналоги различаются пятью параметрами.
- Род тока. Модель только на DC варит сталь, нержавейку, медь и титан. Модель AC/DC добавляет алюминий: на переменном токе в полупериод обратной полярности дуга разрушает оксидную плёнку, в полупериод прямой — проплавляет металл.
- Импульсный режим. Ток чередует высокий уровень (проплавление) и низкий (остывание ванны). Среднее тепловложение падает — это выручает на тонком металле.
- Розжиг дуги. Высокочастотный (HF) зажигает дугу без касания, но даёт помехи электронике. Контактный «лифт» проще и дешевле, но растёт риск прилипания электрода и вольфрамовых включений в шве.
- Продолжительность нагрузки (ПН). Доля 10-минутного цикла, когда аппарат работает на заданном токе без перегрева: ПН 60 % при 200 А — шесть минут сварки и четыре паузы. С ростом тока ПН падает, поэтому смотрите её на рабочем токе, а не на максимуме.
- Питание. Однофазные аппараты включаются в сеть 220 В, но ток ограничен проводкой и автоматом. Большие токи и толстый металл требуют трёх фаз 380 В.
Какие металлы варит такой аппарат: сталь, нержавейка, алюминий, медь, титан
Вывод сразу: алюминий возможен только на модели с переменным током, всё остальное варится на постоянном. Медь и титан аппарат этого класса формально берёт, но упирается не в режим, а в мощность и защиту шва газом.
| Материал | Род тока | Электрод | Присадка | λ, Вт/(м·К) | Главное ограничение |
|---|---|---|---|---|---|
| Низкоуглеродистая сталь | DC | лантанированный или церированный | по химсоставу металла | ≈ 50 | на большой толщине упирается в ПН, быстрее полуавтомат |
| Нержавеющая сталь | DC | лантанированный или церированный | по марке, например ER308L под AISI 304 | ≈ 16 | нужны поддув корня и контроль перегрева |
| Алюминий и сплавы | AC (модели AC/DC) | чистый, циркониевый или лантанированный | Al-Si или Al-Mg по сплаву | 120–230 | на модели только с DC не варится; критичны чистота кромок и мощность на толщине |
| Медь | DC | лантанированный или церированный | медная, с раскислителями | ≈ 390 | тепло уходит в изделие: нужны большой ток и подогрев |
| Титан | DC | лантанированный или церированный | титановая под марку металла | ≈ 20 | аргоном защищают и остывающий шов, и корень |
Теплопроводность объясняет половину ограничений. У меди она примерно в восемь раз выше, чем у стали, и тепло уходит в изделие быстрее, чем копится в ванне; у нержавейки втрое ниже — тепло держится в зоне шва, отсюда перегрев и поводка. Присадку подбирают по марке основного металла, а не «нержавеющую вообще». Газ для всех строк один: аргон по ГОСТ 10157-2016; смеси с углекислотой в TIG не применяются, они окисляют вольфрамовый электрод.
Тонкий металл: где аппарат справляется, а где риск прожога и коробления
Сильная сторона аргонодуговой сварки тонкого металла — плавная регулировка тока независимо от присадки, отсутствие брызг и аккуратный шов. Но именно на тонком листе запас прочности процесса минимален. Типовые причины брака:
- Зазор в стыке. Кромки должны сходиться без просветов: зазор, который на толстом металле заплавляется, на тонком означает прожог раньше, чем сварщик подаст присадку.
- Избыточное тепловложение. Секундная задержка дуги — и лист «садится» в ванну. Импульс снижает риск, но скорость ведения задаёт рука, а не аппарат.
- Нет медной подкладки и прижимов. Медь быстро отводит тепло и не приваривается к стали, поэтому подкладка формирует обратный валик, а прижимы удерживают кромки; без них лист ведёт уже на первых сантиметрах.
- Сплошной шов вместо прихваток. Тонкий лист фиксируют частыми короткими прихватками и варят участками вразброс, чтобы тепло не накапливалось.
- Неверный тип соединения. ГОСТ 14771-76 задаёт типы соединений и подготовку кромок для сварки в защитном газе. Нахлёст на тонкой нержавейке оставляет щель, где скапливается влага и начинается щелевая коррозия; стык с отбортовкой часто обходится без присадки, а отбортовку выполняют заранее на гибке листового металла.
Аппарат позволяет держать тепло минимальным, а результат определяет комплект: кромки, зазор, оснастка и порядок швов. Без одного звена шов держится только на опыте и пробных образцах.
Алюминий и нержавейка на аппарате Кедр: где начинаются ограничения
Аргонодуговая сварка алюминия и аргонодуговая сварка нержавейки — два случая, где ток решает лишь часть задачи, остальное — физика металла.
Алюминий и сплавы:
- Оксидная плёнка. Оксид алюминия плавится при температуре около 2050 °C, сам металл — около 660 °C: пока плёнка цела, под ней уже жидкий металл, а ванна не образуется. Плёнку разрушает дуга переменного тока, поэтому на DC-модели алюминий не варится.
- Подготовка. Кромки обезжиривают, плёнку снимают щёткой из нержавейки, которой не трогают другие металлы, и варят вскоре после зачистки: за несколько часов плёнка нарастает снова.
- Пористость. Жидкий алюминий растворяет водород, а при затвердевании выделяет его порами. Источник — влага и загрязнения на кромках и проволоке, сквозняк, сдувающий аргон.
- Сплав. Сплавы АМг и АД31 варятся хорошо, высокопрочные вроде Д16 склонны к трещинам и плавлением обычно не соединяются.
Нержавеющая сталь:
- Окисление корня. Без поддува аргоном с обратной стороны корень покрывается рыхлым окисленным слоем — на трубе или ёмкости для пищевой и химической среды это очаг коррозии.
- Перегрев. В интервале примерно 450–850 °C по границам зёрен выпадают карбиды хрома, и стойкость к межкристаллитной коррозии падает. Поэтому шов ведут узким, с паузами на остывание; стабилизированные марки вроде 12Х18Н10Т к этому менее чувствительны.
- Побежалость и поводка. Зона шва теряет пассивный слой, для ответственных изделий её травят и пассивируют. Теплопроводность нержавейки ниже, а расширение выше, чем у углеродистой стали, поэтому деформации больше.
Аппарат решает у алюминия форму и баланс тока, у нержавейки — дозировку тепла через импульс. Поддув, подготовка, оснастка и порядок швов остаются за подрядчиком или вашей мастерской.
Аппарат для мастерской и пост подрядчика: таблица различий по задачам
Сравнивать аппараты по цене бессмысленно — заказчику важно, что окажется в шве. Ниже два класса: инвертор для мастерской и мелкого ремонта (класс «Кедр») и промышленный пост подрядчика. Левую колонку сверяйте с паспортом своей модели.
| Критерий | Инвертор для мастерской и мелкого ремонта | Промышленный пост подрядчика |
|---|---|---|
| ПН на рабочем токе | на максимальном токе заметно ниже 100 %, длинный шов идёт с паузами | рассчитан на рабочую смену |
| Форма тока на алюминии | только у моделей AC/DC, набор регулировок зависит от модели | баланс, частота, форма волны, программы в памяти |
| Питание | часто одна фаза 220 В, ток ограничен проводкой | три фазы 380 В |
| Охлаждение горелки | воздушное, на больших токах греется | водяное, большой ток без перегрева |
| Оснастка и поддув | прихваты и подкладки делают по месту | кондукторы, медные подкладки, поддув корня, насадки для титана |
| Повторяемость на партии | режимы выставляют вручную, они плавают | режимы в карте сварки, шов проверяют по критериям |
| Аттестация сварщика | не требуется для личных задач | аттестованные сварщики, для ответственных работ — НАКС |
Для разового изделия, ремонта и тонкой стали мастерской инвертор подходит: повторяемость не нужна, паузы не мешают. Пост подрядчика нужен, когда важна повторяемость, шов принимают по критериям, а материал и толщина выходят за возможности мастерского аппарата.
Когда сварку стоит заказать подрядчику, а не делать самому
Подрядчик нужен не «потому что профессионал», а по условиям задачи. Если совпал хотя бы один пункт, риск дефекта обычно дороже заказа:
- Изделие работает под давлением или нагрузкой. Ёмкости, трубопроводы, рамы: внутренний дефект шва снаружи не виден и проявляется в эксплуатации.
- Нужна герметичность. Одна пора или непровар по корню — и ёмкость течёт; исправлять шов в собранном узле дороже, чем сварить правильно.
- Материал и толщина за пределами аппарата. Алюминий при аппарате только на DC, толстый алюминий, медь, титан, длинные швы на большом токе.
- Нужна партия с повторяемым качеством. Десять одинаковых узлов должны собираться в размер, а не подгоняться каждый отдельно.
- Чертёж требует контроля швов и документов. Визуальный и капиллярный контроль, испытание на герметичность, протокол; для сосудов под давлением и трубопроводов — сварщик с аттестацией НАКС.
- После сварки идут механические операции. Если шов будут шлифовать или красить, он должен быть ровным и без подрезов: лишний слой абразива ослабляет сечение.
Обратная сторона такая же честная: разовый кронштейн из низкоуглеродистой стали или ремонт неответственной детали мастерской аппарат вытянет. Способы сварки, материалы и оборудование участка перечислены на странице сварочных работ.
Как заказать шов по чертежу: что приложить и как считается работа
Чтобы посчитать сварочные работы на заказ, технологу нужен такой комплект:
- Чертёж или эскиз узла с размерами и указанием швов; принимаем и 3D-модели.
- Марка и толщина материала. «Нержавейка» — не марка: 08Х18Н10, 12Х18Н10Т и AISI 430 варятся по-разному. Для алюминия укажите сплав.
- Тип соединения по ГОСТ 14771-76: стыковое, угловое, тавровое или нахлёсточное, размер шва, подготовка кромок.
- Объём партии и график поставки: разовое изделие и серия считаются по-разному.
- Требования к контролю и документам: вид контроля, протоколы, аттестация сварщика.
- Отправка на расчёт. Пришлите комплект через форму расчёта по чертежу; смежные операции — гибку, механообработку, покраску — приложите в тот же запрос, тогда цена и срок считаются на весь маршрут. Про сборку узла целиком — изготовление деталей по чертежам.
Цена шва складывается из длины швов, материала и толщины, подготовки кромок, оснастки, контроля и размера партии. Нержавейка и алюминий дороже стали из-за поддува и зачистки. Точная стоимость — по чертежу, срок и цену считаем в течение 3 рабочих дней.
