Один и тот же чертёж три подрядчика могут оценить по-разному не потому, что кто-то накидывает цену «в шапке», а потому что каждый читает деталь под свой процесс. Токарный цех предложит переточить вал, фрезерный — вырезать корпус из бруска, а тот, кто режет лист, посчитает раскрой и последующую гибку. Разница в цене и сроке при этом не капризы рынка: фрезерная, токарная и лазерная обработка металла на станках с ЧПУ — три разных процесса с разной экономикой, и правильный выбор виден по самому чертежу раньше, чем по прайсу подрядчика. Разберём, по каким признакам детали читается нужный процесс, где проходит граница по толщине металла для лазера и когда партия деталей меняет расклад.
Коротко: тело вращения — валы, втулки, фланцы — идёт на токарную обработку; объёмная деталь с карманами и резьбовыми отверстиями — на фрезерную; плоская деталь из листа — на лазерную резку, часто с последующей гибкой. Лазер ограничен толщиной металла: с ростом толщины падают скорость и чистота кромки. Наладка станка с ЧПУ окупается на партии — единичная деталь всегда дороже за штуку, чем та же деталь в серии.
Три процесса ЧПУ-обработки металла: что вообще сравниваем
Обработка металла на станках с ЧПУ — не один процесс, а целое семейство, и три из них закрывают почти весь поток заказов на контрактное производство: токарная обработка, фрезерная обработка и лазерная резка. У каждого свой способ снимать или разделять металл, своя геометрия, которую он умеет делать, и своя структура цены за деталь.

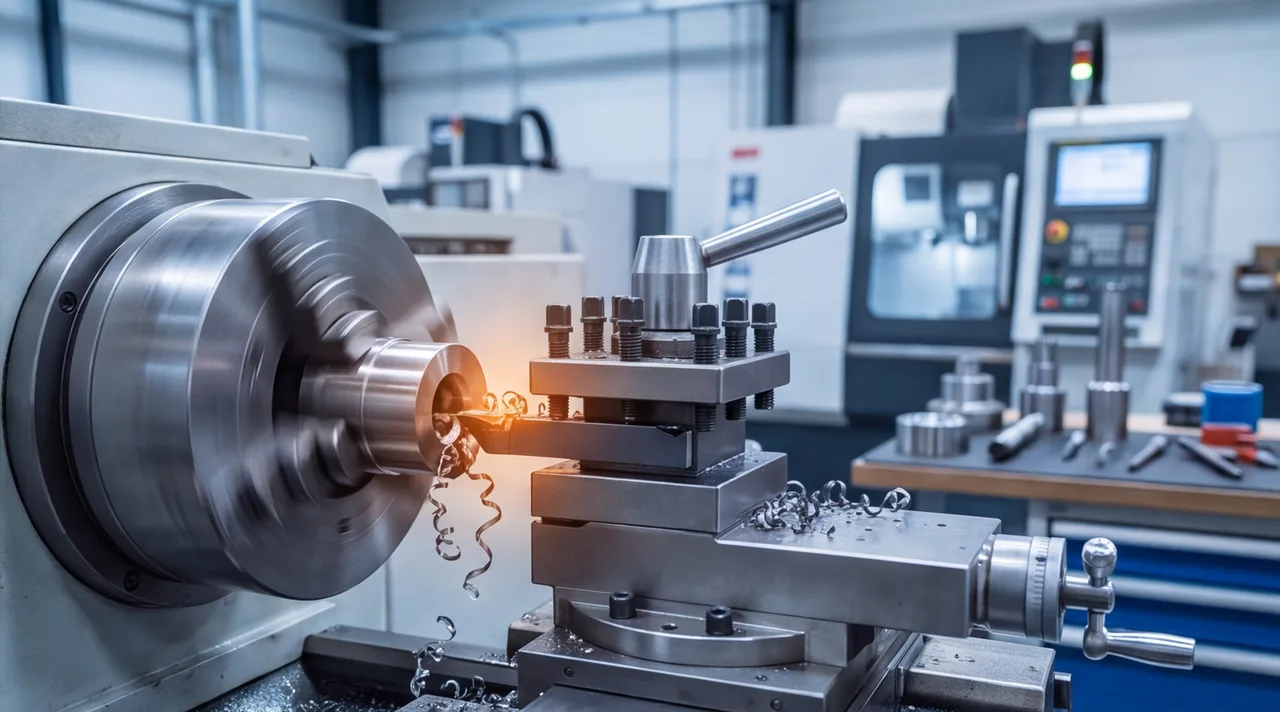

Токарный станок с ЧПУ вращает заготовку, а резец подводится к ней — процесс годится только для тел вращения: валов, втулок, фланцев, шкивов. Фрезерный станок с ЧПУ, наоборот, вращает инструмент, а заготовка закреплена на столе — так вырезают объёмные детали произвольной формы: карманы, рёбра, резьбовые отверстия под любым углом. Лазерная резка металла работает не резцом, а лучом: заготовка — лист, а результат — плоская деталь или контур, который потом варят, гнут или собирают в узел.
Сводить эти три процесса в один вопрос «сколько стоит обработка металла» бессмысленно: у вала, корпуса и кронштейна из листа разная точность, разная экономика партии и разный минимальный тираж, при котором подрядчику вообще выгодно браться за заказ.
Точность, партия и цена: сводная таблица трёх процессов
Сравнивать процессы по одному критерию — только по цене или только по точности — ошибка: разница в точности переходит в разницу допуска на чертеже, а разница в партии — в долю наладки в стоимости детали. Таблица ниже сводит три параметра, по которым снабженец обычно и принимает решение.
| Процесс | Типовая точность | Партия, где процесс выгоден | Что формирует цену |
|---|---|---|---|
| Токарная обработка | 6–9 квалитет | от единичной детали | время резца на проходе, наладка на первой детали партии |
| Фрезерная обработка | 7–9 квалитет, на карманах шире | от единичной детали | время фрезы на объёмном контуре, число установов заготовки |
| Лазерная резка | зависит от толщины листа, допуск шире механообработки | от одного листа с раскроем нескольких деталей | стоимость листа и время резки контура, наладка почти не влияет |
Читать таблицу так: столбец точности отсекает процессы, которые физически не дадут нужный допуск, столбец партии показывает, где наладка не окупится, а столбец цены объясняет, почему один и тот же чертёж у токаря и у резчика листа стоит по-разному — не из-за разной наценки, а из-за разной структуры затрат.
Геометрия детали: тело вращения, объёмная форма или лист
Раньше, чем считать цену, чертёж отсекает часть процессов геометрией заготовки — и происходит это до разговора о допусках и партии.
- Тело вращения — вал, втулка, фланец, шкив, ступенчатая ось. Деталь симметрична относительно оси и обрабатывается на токарном станке с ЧПУ: заготовка вращается, резец снимает припуск за один или несколько проходов. Фрезеровать тело вращения технически можно, но дороже и дольше — токарная обработка для такой геометрии почти всегда экономичнее.
- Объёмная форма — корпус с карманами, рёбрами, резьбовыми отверстиями под разными углами, деталь без оси симметрии. Такую геометрию даёт только фрезерная обработка: заготовка закреплена, фреза обходит контур в трёх и более осях.
- Лист — кронштейн, пластина, закладная деталь толщиной в единицы или десятки миллиметров без объёмной геометрии внутри. Здесь процесс — лазерная резка, а не токарная или фрезерная обработка: резать лист по контуру резцом или фрезой можно, но по времени и цене это никогда не конкурирует с лучом.
Деталь, в которой совмещены тело вращения и лист — например, фланец, приваренный к пластине, — проходит через два процесса и сборку, и это нормально. Важно не пытаться закрыть оба назначения одним станком.
Толщина металла и предел лазерной резки
Толщина металла — первое, что ограничивает лазерную резку: чем толще лист, тем медленнее и грязнее рез, и рано или поздно процесс перестаёт быть выгодным даже там, где деталь по форме идеально подходит под лазерную резку металла.
| Металл | Тонкий лист | Средний | Толстый |
|---|---|---|---|
| Сталь конструкционная | лазер режет быстро, кромка чистая | лазер справляется, кромка иногда требует зачистки | скорость падает заметно, часто выгоднее плазменная резка |
| Нержавеющая сталь | лазер даёт чистый рез без окисления | рез идёт, расход защитного газа растёт | плазменная или гидроабразивная резка экономичнее |
| Алюминий | лазер работает, но луч частично отражается от поверхности | граница для многих лазерных станков с ЧПУ | обычно гидроабразивная резка или фрезеровка кармана |
Общее правило: если толщина листа для вашего металла попадает в «толстую» зону таблицы, спросите подрядчика про лазерную резку и альтернативы сразу, а не после первого неудачного счёта. Алюминий здесь отдельный случай: высокая отражающая способность и теплопроводность делают резку сложнее уже на средних толщинах, где сталь лазер ещё держит без вопросов.
Партийность: когда наладка ЧПУ окупается
Одна и та же деталь по одному чертежу может стоить принципиально по-разному в зависимости от партии — и дело не в скидке за объём, а в том, как распределяется время наладки станка с ЧПУ.
Перед тем как резец или фреза снимут первый грамм металла, программу нужно написать и проверить, заготовку — закрепить и выверить, инструмент — подобрать и настроить на размер. Это время не зависит от того, делаете вы одну деталь или сто: оно фиксированное. На единичной детали вся его стоимость ложится на одну штуку. На партии оно размазывается на весь тираж, и цена за единицу падает — иногда заметно.
У сложной детали с длинной программой обработки порог рентабельности партии выше, чем у простой: втулку с одной проточкой можно заказать хоть в одном экземпляре без большой переплаты, а корпус с десятком карманов и резьбовых отверстий в единичном исполнении обходится заметно дороже расчётной стоимости самого металла. Конкретных порогов в штуках здесь нет — их считают под каждый чертёж отдельно, потому что время наладки ведёт себя по-разному на разной геометрии.
Практический вывод для заказчика: если деталь пойдёт в серию хотя бы на следующем этапе проекта, стоит сказать это подрядчику сразу — расчёт цены на партию и на единичный образец делают по-разному, и заранее названный тираж экономит время на пересчёте.
Что на чертеже подскажет нужный процесс
Прикинуть процесс можно ещё до звонка подрядчику — достаточно прочитать чертёж по пяти полям: они и задают допуск, и отсекают часть станков с ЧПУ сразу.
Поле допуска на чертеже — не формальность для отдела контроля, а прямое указание на станок: чертёж детали задаёт допуск, а допуск определяет выбор станка с ЧПУ, который вообще способен его выдержать. Если на детали стоит квалитет точнее того, что даёт выбранный процесс, деталь либо не пройдёт контроль, либо потребует дополнительной операции — шлифовки или доводки после основной обработки.
Типичные детали: от закладных до корпусов и валов
Три процесса редко существуют в вакууме отдельной детали — на практике они привязаны к отраслям и типовым узлам, и в этих примерах читатель обычно узнаёт свою деталь.
- Строительство и металлоконструкции. Закладные детали изготавливаются через лазерную резку листа: контур пластины с отверстиями и приваренными анкерами вырезается за одну операцию, а не собирается из отдельных заготовок. После резки лист часто уходит на гибку листового металла — лазерная резка предшествует гибке, а не заменяет её: сначала вырезают развёртку, потом гнут по линиям загиба.
- Машиностроение и приводы. Валы, втулки, оси, шкивы — тела вращения на токарной обработке; корпуса подшипниковых узлов, крышки, кронштейны со сложной геометрией — на фрезерной. Часто обе операции идут по одной детали последовательно: вал точат, а затем фрезеруют шпоночный паз или лыску.
- Металлоконструкции и каркасы. Гнутый профиль, пластины усиления, крепёжные накладки — тот же лист, лазерная резка плюс гибка, только в других габаритах и толщинах, чем закладные детали.
Если деталь на вашем чертеже не укладывается ни в один из этих примеров один в один — это нормально: комбинированные детали (тело вращения с фрезерованными плоскостями, лист с последующей сваркой в узел) закрывают контрактное производство именно потому, что совмещают процессы под одним заказом, а не заставляют заказчика самому дробить чертёж на подрядчиков.
Если по чертежу процесс всё ещё не очевиден — отправьте его на изготовление деталей по чертежам: технолог определит процесс, посчитает партию и цену. Быстрее прикинуть порядок цифр можно через расчёт по чертежу без звонка.
