Готовое колено на 45° закрывает большинство скатных крыш, но стоит примыканию кровли уйти в эркер, ендову или нестандартный вынос карниза — и стандартная линейка перестаёт совпадать по углу. Разбираем, чем гибка водосточной трубы на заказ отличается от готового фасонного элемента, какие углы и радиусы даёт серийная линейка, что ограничивает минимальный радиус гиба и сколько стоит решение под конкретный узел кровли.
Коротко: готовые колена закрывают углы 15-90° с шагом, заданным производителем, а гибка на заказ — любой промежуточный угол под конкретное примыкание. Минимальный радиус гиба задаёт толщина металла (обычно 0,5-0,7 мм оцинкованной стали) и жёсткость полимерного покрытия. Расчёт развертки заготовки обязателен — на глаз трубу не гнут. Гибка дороже готового колена, но для сложного узла дешевле, чем подгонка нескольких стандартных элементов.
Когда хватит готового колена, а когда нужна гибка трубы на заказ
Водосточная труба — это прямой отрезок системы отвода воды с крыши, а фасонные элементы (колена, отводы, воронки) соединяют её под нужным углом на поворотах и примыканиях. Для типового ската с одним скатом и прямым карнизом производители водостока держат в линейке весь набор углов, и вопрос гибки не встаёт вообще — берётся готовое колено под каталожный номер.
Ситуация меняется, когда примыкание кровли нестандартное: вынос карниза больше обычного, эркер со своим углом ската, ендова, где труба обходит внешний угол здания не под прямым, а под произвольным углом. Здесь готовые фасонные элементы либо не подходят по углу совсем, либо требуют сборки из двух-трёх колен со стыками, каждый из которых — точка протечки. Гибка водосточных труб на заказ решает это одной деталью: угол и радиус задаются под реальный узел, а не подбираются из ближайшего каталожного значения.
Стандартные углы и радиусы фасонных элементов водостока
Серийная линейка колен у большинства производителей водосточных систем построена вокруг нескольких углов: 15°, 30°, 45°, 60° и 90°. Радиус гиба в этих элементах фиксирован технологией штамповки конкретного производителя и в паспорте изделия почти никогда не указывается отдельно — важен угол и посадочный диаметр под трубу.
| Угол колена | Есть в стандартной линейке | Типичный случай применения |
|---|---|---|
| 15° | да, у части производителей | пологий скат, небольшая корректировка направления |
| 30° | да | умеренный вынос карниза |
| 45° | да, самый ходовой | стандартный скат, переход трубы от воронки к стене |
| 60° | да, у части производителей | крутой скат или увеличенный вынос |
| 90° | да | горизонтальный отвод у отмостки, обход выступа |
| промежуточный (например 37° или 52°) | нет | нестандартное примыкание: эркер, ендова, увеличенный или уменьшенный вынос кровли |
Собрать промежуточный угол из двух стандартных колен формально можно, но это два дополнительных стыка на герметике или заклёпках, лишняя точка протечки и заметный визуальный «излом» трубы вместо плавной дуги. Для одного нестандартного узла на кровле гибка одной детали технологически проще, чем комбинация из готовых элементов.
Как гнут трубу под нестандартное примыкание кровли
Заказчику для гибки водосточной трубы не нужен полноценный чертёж в КОМПАС или AutoCAD — вход в работу начинается с обмера на месте.
- Замер угла примыкания. Строительным угломером или по двум рейкам фиксируется фактический угол ската или выступа, к которому пойдёт труба.
- Эскиз узла. Достаточно от руки — с двумя размерами: углом и диаметром трубы (или размером сечения, если труба прямоугольная).
- Расчёт развертки заготовки. По углу и радиусу технолог считает, какой длины и формы должна быть плоская заготовка до гибки, чтобы после гиба труба вышла на нужный угол без утяжки диаметра.

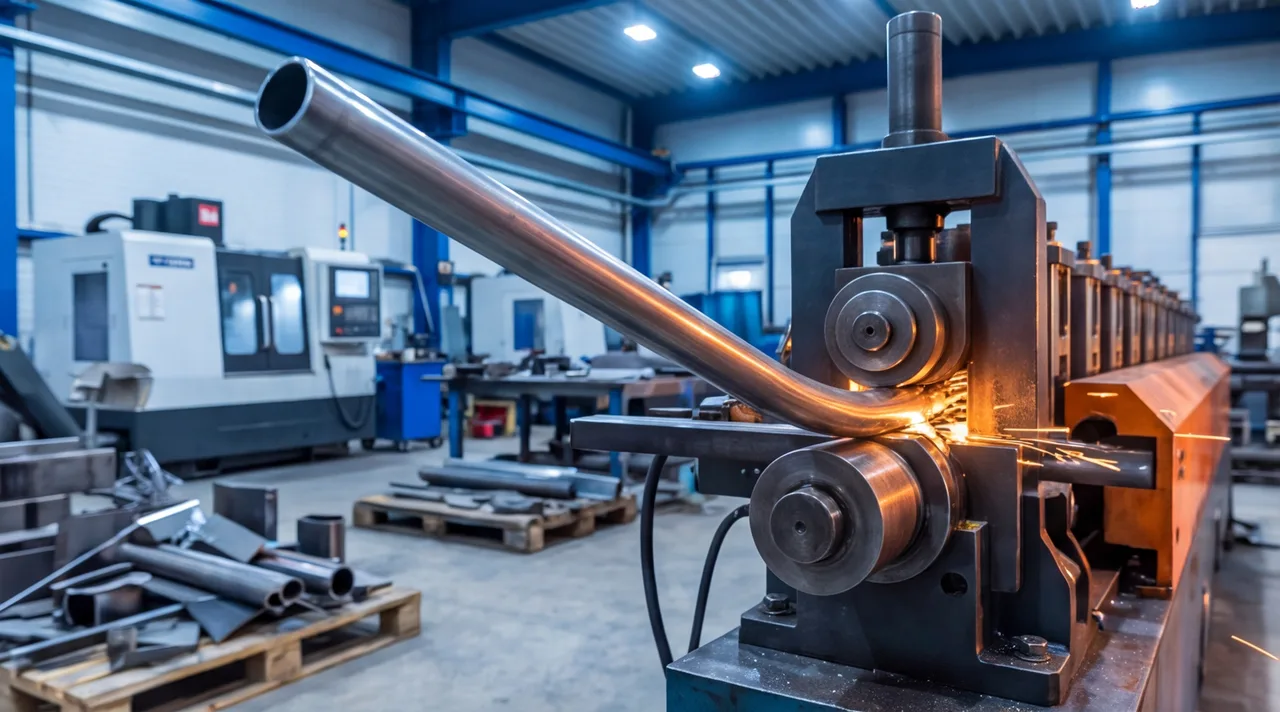

- Гибка на листогибочном станке. Заготовка формуется по расчётной программе, радиус выдерживается по всей длине гиба.
- Примерка. Готовое колено проверяется по месту до финальной сборки водостока, пока стык ещё можно скорректировать.
Барьер входа здесь ниже, чем кажется снабженцу без опыта работы с ЧПУ-производством: правильный угол и диаметр в эскизе — уже достаточные исходные данные для расчёта.
Материал и толщина: что ограничивает минимальный радиус
Водосточные трубы делают из оцинкованной стали толщиной обычно 0,5-0,7 мм, часто с дополнительным полимерным покрытием — полиэстер, пурал или аналог, который защищает металл от коррозии и держит цвет. Толщина металла напрямую ограничивает, насколько круто можно согнуть трубу: чем тоньше сталь, тем при прочих равных больше должен быть минимальный радиус гиба, иначе на внешней стороне изгиба стенка вытягивается и может пойти волной или заломом.
Полимерное покрытие добавляет своё ограничение сверху металла. Слой полиэстера или пурала эластичен в определённых пределах, но при слишком резком, малорадиусном изгибе он растягивается быстрее, чем металл под ним, и может потрескаться или отслоиться на внешней стороне дуги — визуально это выглядит как побеление или сетка микротрещин на цветном покрытии. Точный коэффициент минимального радиуса к толщине и типу покрытия у разных производителей металла и краски отличается, поэтому конкретное значение технолог берёт из технологической карты под материал конкретной заготовки, а не по общей формуле.
Развертка заготовки: почему трубу нельзя гнуть на глаз
Развертка — это расчёт формы и размера плоской заготовки, которая после гибки даст трубу нужного диаметра и угла. При изгибе металл на внешней стороне дуги растягивается, на внутренней — сжимается, и если не заложить это в исходные размеры заготовки, готовое колено выйдет либо короче нужной длины, либо с эллипсным, а не круглым сечением в месте гиба.
Для снабженца это не абстрактная инженерная тонкость, а прямой аргумент в пользу расчёта: ошибка в развертке — это не подрезка лишнего металла по месту, а переделка всей заготовки заново. Труба с гибом уже не наращивается и не укорачивается без нового реза и повторной гибки, поэтому расчёт делается один раз, до запуска в работу, а не корректируется в процессе.
На чём гнут: станок против ручной гибки
Часть заказчиков рассматривает ручную гибку листового металла своими руками — трубогибом-эксцентриком или самодельным приспособлением из подручных материалов. Для черновой, некритичной по внешнему виду детали это рабочий вариант: инструмент недорогой, результат можно получить на месте без ожидания.
Разница проявляется на выходе. Листогибочный станок формует металл равномерно по всей длине гиба, давая ровную дугу без залома и без утяжки диаметра трубы в месте изгиба. Ручная гибка трубогибом-эксцентриком чаще даёт заужение сечения в зоне гиба и лёгкую волну на внешней стороне дуги — для чернового применения это не критично, но на трубе с полимерным покрытием резкий локальный изгиб от эксцентрика — ровно то место, где покрытие идёт трещинами.
Стоимость: готовое колено против гибки на заказ
Готовое фасонное колено из каталога стоит фиксированную цену за штуку — она известна заранее и не зависит от узла кровли, под который его ставят. Гибка на заказ считается иначе: в цену входит не только металл, но и расчёт развертки под конкретный угол, наладка станка и, если партия единичная, время на разовую настройку, которое не размазывается на много одинаковых деталей.
| Фактор цены | Готовое колено | Гибка на заказ |
|---|---|---|
| Диаметр и сечение трубы | фиксирован модельным рядом | любой в пределах возможностей оборудования, но крупнее — дороже |
| Толщина металла | фиксирована производителем | задаётся заказчиком, влияет на минимальный радиус и усилие гиба |
| Количество углов на узле | каждый угол — отдельная деталь и стык | несколько углов можно свести в одну деталь без лишних стыков |
| Размер партии | цена не зависит от количества | расчёт развертки разово, дальше цена за штуку падает с ростом партии |
Практический ориентир: для одного простого угла на типовом скате готовое колено почти всегда обходится дешевле. Когда узел собирается из трёх-четырёх стандартных элементов с подгонкой стыков на месте, суммарная стоимость материала, работы монтажника и риск протечки на стыках нередко превышают цену одной гнутой детали под точный угол. Отправьте эскиз узла на расчёт по чертежу — там же можно уточнить, что выгоднее в конкретном случае: гибка листового металла под заказ или комбинация готовых фасонных элементов.
