Гибкая труба диаметром 160 мм: для каких задач она нужна и по каким признакам её выбирают

В техзадании стоит строка «гибкая труба 160», а больше ничего: ни среды, ни материала, ни указания, внутренний это диаметр или наружный. По такой строке поставщик пришлёт одно из трёх разных изделий — вентиляционный рукав, гофрированную ПНД-трубу для кабеля или технологический шланг, — и подойдёт из них только одно. Разберём, где вообще применяют гибкую трубу диаметром 160 мм, сколько воздуха она пропускает, чем её радиус изгиба отличается от труб меньшего сечения и в каких местах трассы вместо гофры нужен жёсткий стальной элемент.

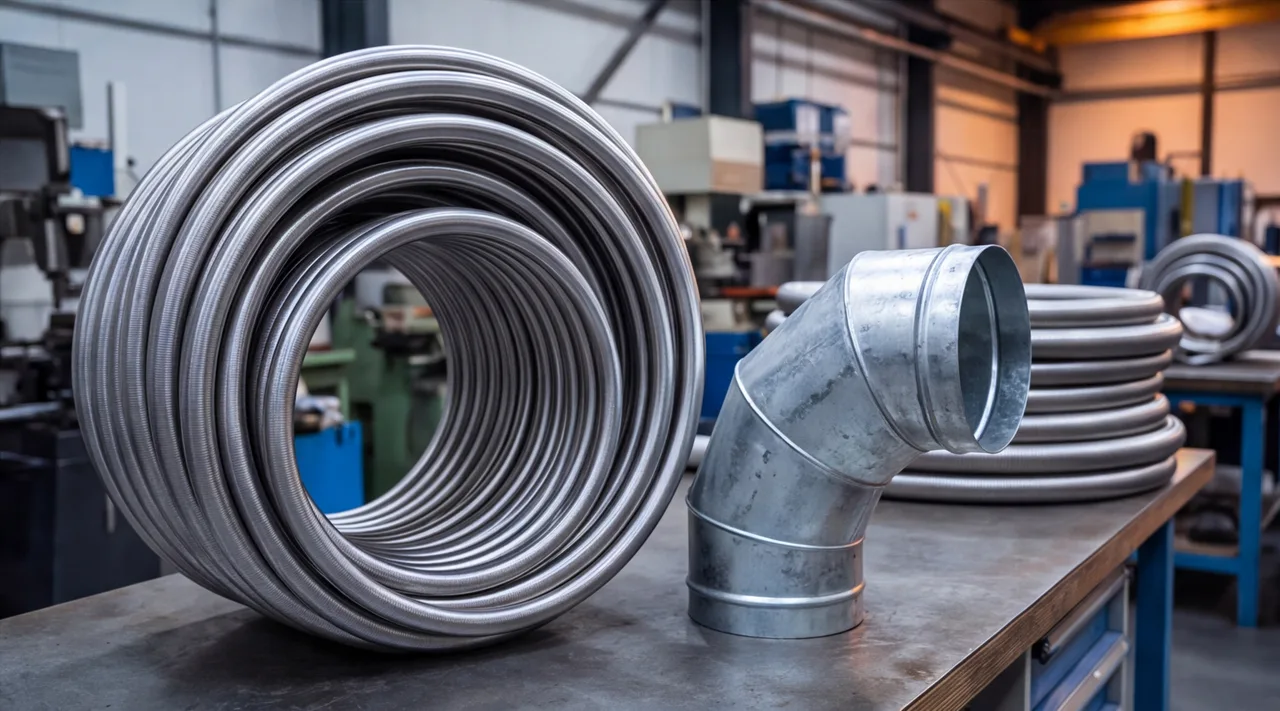

Что называют гибкой трубой Ø160 и где такой диаметр встречается

Под запросами «гибкая труба 160», «гибкая труба диаметр 160», «гофротруба 160» скрываются три разных изделия, которых роднит только гофрированная стенка и число в названии.

• Гибкий воздуховод (рукав). Гофрированный алюминий, ПВХ или полиуретан, обычно на спиральном проволочном каркасе. Соединяет вентилятор, решётку или станок с жёсткой линией. У вентиляционных рукавов номинал, как правило, — внутренний диаметр.
• Двустенная гофрированная труба из ПНД. Наружная стенка гофрированная, внутренняя гладкая. Защищает кабель в земле, на вводах в здание и на пересечениях с проездами. Номинал у таких труб часто относится к наружному диаметру.
• Технологический рукав для отсоса стружки, пыли и абразивных сред: усиленная стенка, чаще полиуретан.

Разница не косметическая. Две трубы с одинаковой цифрой «160» дают разное проходное сечение, по-разному работают на изгиб и на нагрузку и стыкуются с разными фитингами. Поэтому первая строка технического задания — среда и назначение, а диаметр идёт после них. Дальше речь в основном о воздуховодах и защитных трубах: именно к ним стыкуются стальные элементы, которые делаем мы.

Вентиляция большого сечения: сколько воздуха проходит по Ø160

Диаметр 160 выбирают там, где Ø100–125 не хватает по расходу: подключение вентагрегата, отсос от станка или участка, ответвление от магистрали. Расход считается через площадь сечения и скорость потока одной строкой: Q = A × v × 3600, где A — площадь сечения в м², v — скорость в м/с, Q — расход в м³/ч. Для Ø160: A = 3,14 × 0,16² / 4 ≈ 0,0201 м², при 4 м/с получается около 290 м³/ч.

Скорость не выбирают «побольше, чтобы влезть в диаметр поменьше». Потери давления растут примерно с квадратом скорости: если удвоить скорость ради расхода, потери вырастут примерно вчетверо, а вместе с ними шум и нагрузка на вентилятор. Допустимую скорость для помещения и типа воздуховода задаёт проект вентиляции, а не поставщик трубы.

Отдельно про гофру. Аэродинамическое сопротивление гофрированного рукава выше, чем у гладкой стальной трубы того же диаметра, а у длинных провисающих участков и трасс с многими поворотами разница накапливается. Поэтому гибкой трубой обычно закрывают короткие соединительные участки, а магистраль делают жёсткой. Коэффициент сопротивления для конкретного рукава берут из данных производителя, а не из общих таблиц.

Кабельные и защитные трассы: когда берут гофрированную ПНД-трубу Ø160

Вторая большая область применения диаметра 160 — защитные трубы для кабельных линий: ввод кабеля в здание, пересечение проезда, прокладка нескольких кабелей в одном канале. Труба защищает кабель от механических повреждений при засыпке и эксплуатации, а если кабель нужно заменить, его вытягивают и протягивают новый, не вскрывая грунт заново.

Ключевой параметр здесь не расход, а кольцевая жёсткость SN — сопротивление стенки сплющиванию под нагрузкой от грунта и транспорта. Это класс, указанный в паспорте партии, и чем больше нагрузка сверху, тем выше нужен класс. Ставить в грунт вентиляционный рукав нельзя: он не рассчитан на нагрузку, а спиральный каркас корродирует.

На что смотреть при выборе защитной трубы под кабель:

• Назначение: прокладка в грунте, в бетоне или открыто в помещении — от этого зависит требуемая жёсткость.
• Кольцевая жёсткость SN по паспорту на партию, а не «как у аналогичной трубы».
• Внутренний диаметр против наружного. Кабель или пучок проверяют по внутреннему проходу: у двустенной трубы он меньше номинала, если номинал наружный.
• Способ стыковки: муфта, раструб или переходник; тип соединения должен совпадать у всех участков линии.
• Температура монтажа: ПНД на морозе становится жёстче и хуже гнётся, пределы указывает производитель.

Радиус изгиба и вес: чем Ø160 отличается от труб меньшего сечения

Главное отличие большого диаметра в тесной трассе — не расход, а радиус поворота. Производитель задаёт минимальный радиус изгиба обычно как кратное диаметру. При одном и том же типе трубы кратность сохраняется, поэтому абсолютный радиус растёт пропорционально диаметру: на Ø160 он в 1,6 раза больше, чем на Ø100, хотя в паспорте кратность может быть записана одинаковой. Поворот, который у Ø100 вмещается в подшивной короб, у Ø160 может в него не поместиться.

Что это значит на практике. Слишком малый радиус изгиба сплющивает сечение в эллипс: проход сужается, потери давления растут, а на ПНД-трубе появляются заломы, где протяжка кабеля упирается. Вес тоже растёт с диаметром и стенкой: провисающий участок длинного рукава Ø160 собирает пыль и влагу в нижней точке, поэтому шаг подвеса и способ крепления берут по паспорту и не экономят на подвесах.

Материал трубы: алюминий, ПВХ, полиуретан, ПНД — что подходит под вашу среду

Материал выбирают не по каталогу, а по трём вопросам: что течёт внутри, какая температура и что давит снаружи. Ответ каждый раз сверяют с паспортом производителя, потому что у похожих по виду рукавов пределы разные.

• Гофрированный алюминий. Негорюч, держит температуру выше, чем полимеры, но мнётся и не восстанавливает форму после заломов.
• ПВХ. Лёгкий и гибкий, удобен в монтаже; температурный предел ниже, чем у металла, и он указывается в паспорте.
• Полиуретан. Износостойкий, его берут для стружки, пыли и абразивных сред, где стенка из ПВХ или фольги быстро протирается.
• Двустенный ПНД. Труба для грунта и кабеля, а не для воздуха: гладкий внутренний слой упрощает протяжку кабеля.

Когда гибкой трубы недостаточно и нужен жёсткий стальной элемент

Гибкая труба удобна там, где нужно скомпенсировать несоосность или подключить вибрирующее оборудование. Как только участок превращается в постоянную трассу, у гофры начинаются проблемы. Жёсткий элемент лучше в таких случаях:

• Постоянная трасса без монтажных перемещений: рукав нужен для монтажа, а на длинной линии только копит потери.
• Повышенные потери давления в гофре, из-за которых вентилятор не выходит на расчётный расход.
• Механическая нагрузка на участке: проезд, стеллаж, риск задеть при обслуживании.
• Нестандартная врезка или переход с одного сечения на другое, которого нет в каталоге фитингов.
• Требование к чистоте внутренней поверхности: гладкая сталь чистится, гофра забивается.

Здесь и начинается наша часть работы. Мы не продаём гибкие трубы, зато изготавливаем по чертежу стальные элементы, с которыми они стыкуются: переходы и врезки, короба, фланцевые рамки, кронштейны под подвес. Обычный материал для вентиляционных элементов — оцинкованная сталь; нержавеющая и алюминиевая — по чертежу. Гибка листового металла у нас идёт на ЧПУ-листогибах усилием до 150 тонн, длина гиба до 4 метров, сталь до 12 мм; раскрой листа делаем на лазерной резке, сборку узлов — на сварочном участке.

Отдельно про переходник (ниппель) на стыке гибкой и жёсткой линии. Это короткий патрубок под номинал трубы с бортиком или ребром: рукав надевают на патрубок и стягивают хомутом, а бортик не даёт ему соскользнуть. Тут и делается ошибка, из-за которой стык потом течёт: патрубок изготовили по внутреннему диаметру рукава, а надо было по наружному, или наоборот. Как определить нужный размер, ниже.

Как выбрать гибкую трубу Ø160 под техзадание: порядок проверки

Порядок, в котором снабженцу и технологу стоит закрывать вопросы. К каждому шагу добавлено, что случится, если его пропустить.

1. Определите среду и назначение. Воздух, стружка или кабель. Ошибка на этом шаге даёт не ту трубу целиком: вентиляционный рукав в грунте раздавит.
2. Задайте расход и допустимую скорость. По таблице выше найдите сечение под расход. Если взять диаметр «на глаз», вентилятор не выйдет на режим или система зашумит.
3. Уточните, к чему относится номинал. К внутреннему или наружному диаметру. Ошибка здесь приводит к тому, что стык не собирается или течёт.
4. Проверьте минимальный радиус по паспорту и место под поворот на трассе. Слишком тесный поворот пережмёт трубу и поднимет потери.
5. Выберите материал под температуру и нагрузку. Иначе рукав размягчится, протрётся или сплющится.
6. Продумайте стыковку и переходы: чем и на что соединяются участки. Нестандартный переход придётся делать по чертежу, а это срок.
7. Запросите паспорт на партию. Только в нём стоят реальные пределы температуры, радиус и жёсткость; каталожные значения не заменяют паспорт.

Что передать для заказа стыковочных элементов из листа по чертежу

Если по итогам проверки нужен стальной переход, отвод или врезка под Ø160, для расчёта достаточно следующего набора данных:

• Чертёж или эскиз с размерами; при отсутствии чертежа подойдёт образец или фото с обмерами.
• Номинал стыкуемой трубы и к чему он относится — внутреннему или наружному диаметру.
• Материал и толщина листа: оцинкованная сталь, нержавейка или алюминий.
• Покрытие, если нужно: порошковая окраска или без покрытия.
• Количество: разовая деталь и партия считаются по-разному.
• Требования к соединению: фланец, патрубок под хомут, сварной шов.
• Срок, к которому нужны детали.

Цену без чертежа не называем: на неё влияют толщина листа, число гибов и длина реза, покрытие и размер партии, а не сам диаметр. По карточке нашей услуги срок и цена считаются за 3 рабочих дня после получения чертежа. Отправьте документацию на расчёт по чертежу, а если нужно понять, как принять её в работу, смотрите страницу изготовления деталей по чертежам. Развёртку по 3D-модели или чертежу готовой детали рассчитаем сами.
