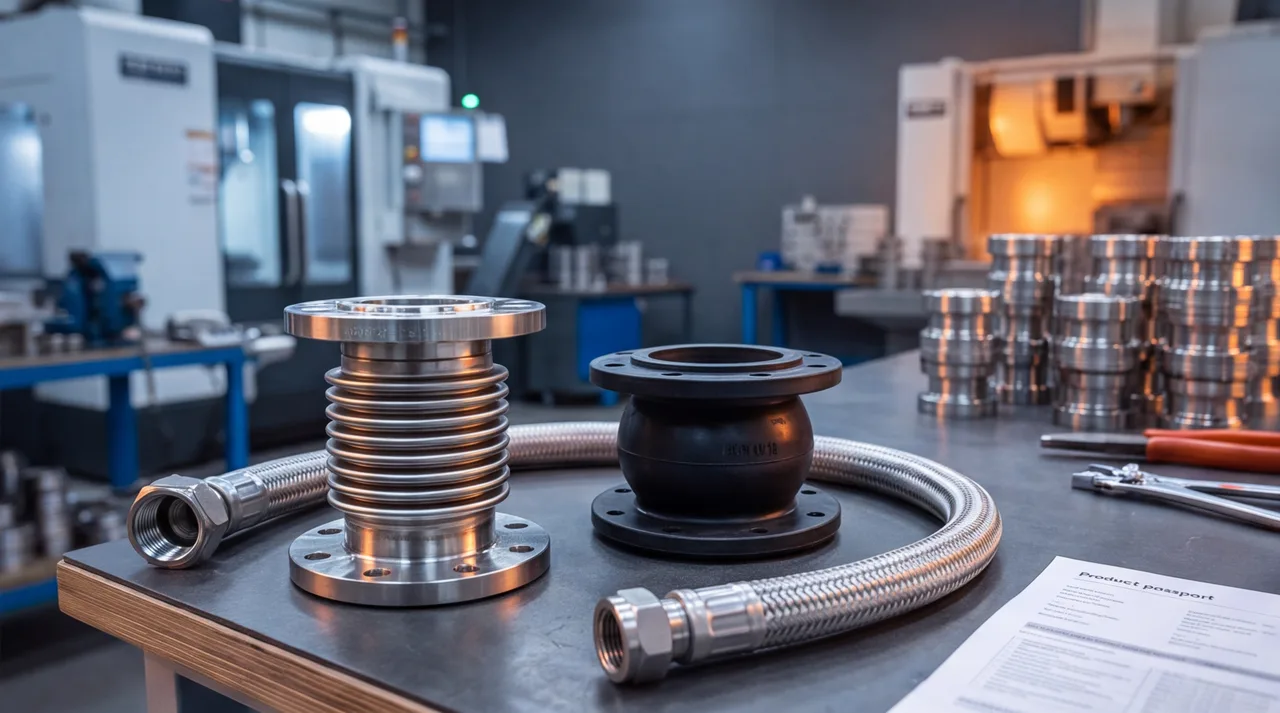

Гибкий соединитель для труб покупают по диаметру, а работает он по задаче: сильфонный компенсатор из аустенитной стали AISI 304 принимает удлинение магистрали, резиновая вставка гасит вибрацию насоса, а рукав в оплётке с накидной гайкой G1/2 по ГОСТ 6357-81 подводит воду к прибору. Перепутаете типы — получите разорванную опору, потекший фланец или лопнувшую подводку через сезон. Разберём, какой из трёх типов ставить в отопление и водоснабжение, как стыковать его с фланцами по ГОСТ 33259-2015 и резьбой, что проверять в паспорте и какие жёсткие детали узла нужны рядом — их мы делаем по чертежу.
Коротко: тип гибкого соединителя выбирают по задаче узла, а не по DN. В магистраль ставят сильфонный компенсатор, у насоса — резиновую вставку, к прибору — рукав в оплётке. Сильфон без неподвижных и направляющих опор не работает: давление раздвигает его с силой «давление × эффективная площадь». Фланцы стыкуют по DN, PN и типу уплотнительной поверхности, резьбу G — по ГОСТ 6357-81, а числа по температуре, давлению и ресурсу в циклах берут только из паспорта изделия.
Какую задачу решает гибкий соединитель в трубопроводе
Словом «гибкие соединители труб» называют три разные детали с разными задачами, и подбор по одному диаметру их не различает.
Стальная труба длиной 50 м при нагреве теплоносителя с +10 до +90 °C удлиняется примерно на 48 мм: коэффициент линейного расширения углеродистой стали около 12·10⁻⁶ на градус. Эти миллиметры магистраль должна куда-то отдать — либо в изгиб трассы, либо в компенсатор. Отсюда три задачи:
- Температурное удлинение магистрали — сильфонный компенсатор, рассчитанный на заданный ход и число циклов.
- Вибрация насоса и небольшая несоосность патрубков — резиновая вставка (виброкомпенсатор) между насосом и трубой.
- Подвод к прибору, смесителю или арматуре — рукав в металлической оплётке (гибкая подводка) с накидными гайками.
Типовая ошибка закупки выглядит так: снабженец видит в спецификации «DN50, гибкий соединитель для труб» и берёт самую дешёвую позицию с нужным присоединением. Деталь встаёт на место, но задачу узла не решает: подводка в магистрали не компенсирует удлинение, а резиновая вставка на горячем стояке стареет за пару сезонов. Тип выбирают по задаче, размер — потом.
Сильфон, резиновая вставка или рукав в оплётке: что куда ставить
Главная справочная таблица — тип соединителя по среде, узлу и тому, что он компенсирует. Ограничения даны качественно: числа по температуре и давлению зависят от конкретного изделия и лежат в его паспорте.
| Тип | Рабочая среда | Типовой узел | Что компенсирует | Главное ограничение |
|---|---|---|---|---|
| Сильфонный компенсатор (гофр из аустенитной стали типа AISI 304, 316L) | Вода, теплоноситель, пар; агрессивные среды — по материалу сильфона | Магистраль отопления и ГВС между двумя неподвижными опорами | Температурное удлинение, сдвиг или угол — по исполнению | Нужны опоры; ход и ресурс в циклах конечны |
| Резиновая вставка (виброкомпенсатор) | Вода и слабоагрессивные среды; эластомер подбирают по среде | Патрубки насосов, циркуляционные и повысительные станции | Вибрацию, шум, небольшую несоосность | Температура и давление ограничены эластомером; осевой ход мал |
| Рукав в оплётке (гибкая подводка) | Холодная и горячая вода; для газа — только изделия с газовым допуском | Подключение радиатора, смесителя, бойлера, фильтра | Монтажную неточность и малые смещения | Расширение магистрали не компенсирует; изгиб и крутка — по паспорту |
Отдельная оговорка про слово «металлорукав». Свитый металлорукав типа РЗ-Ц-Х — защитная оболочка для кабеля: он не герметичен и для среды не подходит. В гибкой подводке герметичность держит внутренняя трубка (резиновая или из ПТФЭ), а оплётка снаружи принимает осевую нагрузку от давления.
Отопление и водоснабжение: чем среда меняет выбор
Один и тот же DN50 в контуре котла и на вводе холодной воды — две разные закупки. Гибкие соединители для отопления и для водоснабжения выбирают по нескольким факторам среды, которые смещают выбор между сильфоном и резиной:
- Температура и циклы нагрева. Контур с котлом греется и остывает каждый день; для сильфона это расход ресурса в циклах, для резины — предел по температуре, который задаёт эластомер.
- Давление. PN изделия должен перекрывать рабочее давление системы с запасом на гидроиспытание; ряд PN — 6, 10, 16, 25, 40 и выше по ГОСТ 356-80. Точные пределы — по паспорту.
- Эластомер. EPDM применяют для воды и теплоносителя, но он не терпит нефтепродуктов и масел; допустимую температуру задаёт паспорт, обобщённого «выдерживает N °C» нет.
- Хлориды. Аустенитная нержавеющая сталь сильфона при растягивающих напряжениях и хлоридах в воде или во влажной наружной изоляции склонна к коррозионному растрескиванию; для таких условий марку сильфона согласуют с изготовителем.
- Допуск к питьевой воде. На хозяйственно-питьевом водоснабжении материалы, контактирующие с водой, должны иметь подтверждающий документ; в паспорте ищите его отдельной строкой.
Совместимость с фитингами: фланец, резьба, приварные торцы
К фланцевому или резьбовому соединителю подходят не любые фитинги: до заказа должны совпасть несколько параметров. Опорные стандарты — ГОСТ 33259-2015 на фланцы, ГОСТ 6357-81 на резьбу G, ГОСТ 356-80 и ГОСТ 28338-89 на PN и DN.
| Присоединение | Что должно совпасть | Чем уплотняется | Типичная ошибка |
|---|---|---|---|
| Фланец (сильфон, резиновая вставка) | DN, PN и тип уплотнительной поверхности ответного фланца | Прокладка по паспорту; у части резиновых вставок бурт работает как уплотнение | Ответный фланец другого исполнения: не сходятся отверстия или уплотнительные поверхности |
| Резьба G с накидной гайкой (подводка) | Резьба G по ГОСТ 6357-81 у гайки и штуцера прибора | Плоская прокладка в гайке, по резьбе не уплотняется | Лён вместо прокладки; попытка соединить коническую резьбу с цилиндрической |
| Приварной торец | Марка стали и стенка трубы, разделка кромок | Сварной шов | Приварка к трубе другой марки без согласования; брызги на гофре сильфона |
| Переходник на пластиковую трубу | Тип трубы, тип резьбы и уплотнения переходника | Прокладка или кольцо по паспорту переходника | Металлическая резьба затянута в пластиковый фитинг до разрыва корпуса |
DN — условный проход, а не фактический диаметр трубы: стальная труба 57×3,5 мм имеет DN50, а резьба G1/2 соответствует DN15 и не равна 12,7 мм — её наружный диаметр 20,955 мм. Размеры фланцев и болтовых окружностей здесь не приводим: их берут из таблиц ГОСТ 33259-2015 под конкретные DN и PN.
Монтаж сильфонного компенсатора: опоры, направляющие и распорное усилие
Осевой сильфонный компенсатор работает только на участке между двумя неподвижными опорами. Трубу нагрело — она удлинилась, сильфон сжался на величину удлинения. Но есть вторая нагрузка, о которой забывают: давление внутри трубы раздвигает сильфон.
Распорное усилие равно давлению, умноженному на эффективную площадь сильфона. Условный пример: 1,0 МПа на площадь 20 см² — это 2000 Н, около 200 кгс, и вся эта сила уходит в неподвижные опоры. Реальную площадь берут из паспорта, а нагрузки на опоры считает проектировщик.
Направляющие опоры по обе стороны компенсатора удерживают ось трубы. Без них труба под давлением и при нагреве уходит в сторону, сильфон получает перекос и изгиб, к которому он не рассчитан, и быстро вырабатывает ресурс. Расстояния до направляющих задаёт проектировщик по данным изготовителя компенсатора.
Три монтажных правила, не зависящих от проекта: сильфон нельзя скручивать при затяжке, транспортные фиксаторы снимают по инструкции изготовителя после закрепления опор, а при сварке рядом гофр закрывают от брызг.
Что смотреть в паспорте изделия перед закупкой
Паспорт — единственный документ, где цифры относятся к конкретной партии: каталог и карточка товара дают среднее по линейке. Для снабженца это чек-лист: что искать и с чем сверять.
| Параметр паспорта | Что означает | С чем сверить в проекте |
|---|---|---|
| Условное давление PN | Максимальное рабочее давление изделия | Рабочее давление системы и давление гидроиспытания |
| Условный проход DN | Номинальный размер присоединения | DN трубы и ответных фланцев |
| Температура среды | Допустимый диапазон рабочей температуры | Расчётная температура, включая аварийные режимы |
| Материал сильфона, оплётки или эластомера | Из чего сделана рабочая часть | Среда, хлориды, допуск к питьевой воде |
| Компенсирующая способность | Допустимый ход: осевой, сдвиг, угол | Расчётное удлинение участка с запасом |
| Ресурс в циклах | Число циклов до отказа при полном ходе | Ожидаемое число циклов за срок службы |
| Эффективная площадь сильфона | Площадь для расчёта распорного усилия | Нагрузка на неподвижные опоры |
| Присоединение и строительная длина | Тип концов и длина между ними | Ответные детали и место в трассе |
Значений в этой таблице нет намеренно: они у каждого изготовителя и каждой партии свои. Нет в паспорте ресурса в циклах или температуры среды — запросите документ у поставщика до оплаты.
Типовые ошибки при закупке и монтаже гибких соединителей
Ошибки повторяются от объекта к объекту, и почти все дешевле предупредить на этапе спецификации:
- Закупка по одному DN. Без PN, температуры и типа присоединения изделие подходит по размеру и не выдерживает режим — сверяйте всю строку паспорта.
- Резиновая вставка в слишком горячем контуре. Эластомер стареет раньше срока — сверьте температуру теплоносителя с паспортом или возьмите сильфон.
- Скручивание рукава и радиус изгиба меньше паспортного. Оплётка и внутренняя трубка вырабатывают ресурс за сезон — затягивайте гайку, придерживая штуцер вторым ключом.
- Лён вместо прокладки на резьбе G. Цилиндрическая резьба по резьбе не уплотняется, течь остаётся, а гайку тянут до срыва — ставьте прокладку из комплекта.
- Подводка для воды в газовой линии. У газовых изделий другие материалы и допуск — на газ ставят только изделия с газовым допуском.
- Компенсатор без опор. Опоры — часть узла, а не опция: без них сильфон теряет ось и ресурс.
Что делаем по чертежу: жёсткая часть узла рядом с гибким соединителем
Готовые сильфонные компенсаторы, резиновые вставки и рукава — покупные изделия, их изготавливает и паспортизирует производитель. IRONEX делает жёсткую часть узла рядом с ними — по вашему чертежу:
- ответные фланцы под нужные DN и PN и патрубки под приварку — из листа и проката;
- кронштейны, хомуты и элементы неподвижных и направляющих опор, защитные кожухи — гибка листового металла по чертежу;
- приварка патрубков и фланцев к трубе под приварные торцы соединителя — сварочные работы.
Цена и срок зависят от материала и толщины заготовки, объёма сварки, требований к контролю швов и тиража; точная стоимость — по чертежу. Пришлите чертёж или эскиз узла с DN, PN, средой, материалом трубы и типом присоединения соединителя на расчёт по чертежу. Если нужен отдельный заказ жёстких деталей, оформите его как изготовление деталей по чертежам.
