Опытная партия перед серией: зачем нужен пробный тираж
Заказать большую серию по непроверенному чертежу — дорогой способ найти в нём ошибку. Разбираем, что даёт опытная партия, что на ней проверяют по чек-листу и как образец удешевляет последующую серию.
Заказать сразу большую серию по непроверенному чертежу — самый дорогой способ найти в нём ошибку. Опытная партия снимает этот риск: сначала делаем образец и небольшой тираж, ловим все нестыковки на десятке деталей, а уже потом запускаем серию по отлаженному техпроцессу. Разберём, когда опытная партия экономит деньги, что на ней проверяют и как мы доводим деталь от образца до тиража.
Главная мысль сразу: дешевле ошибиться на 10 деталях, чем на 1000. Опытная партия — это не лишний этап и не способ продать вам больше работы. Это страховка: вы платите за десяток деталей, чтобы не переделывать весь тираж из-за неверной посадки или непродуманного припуска.

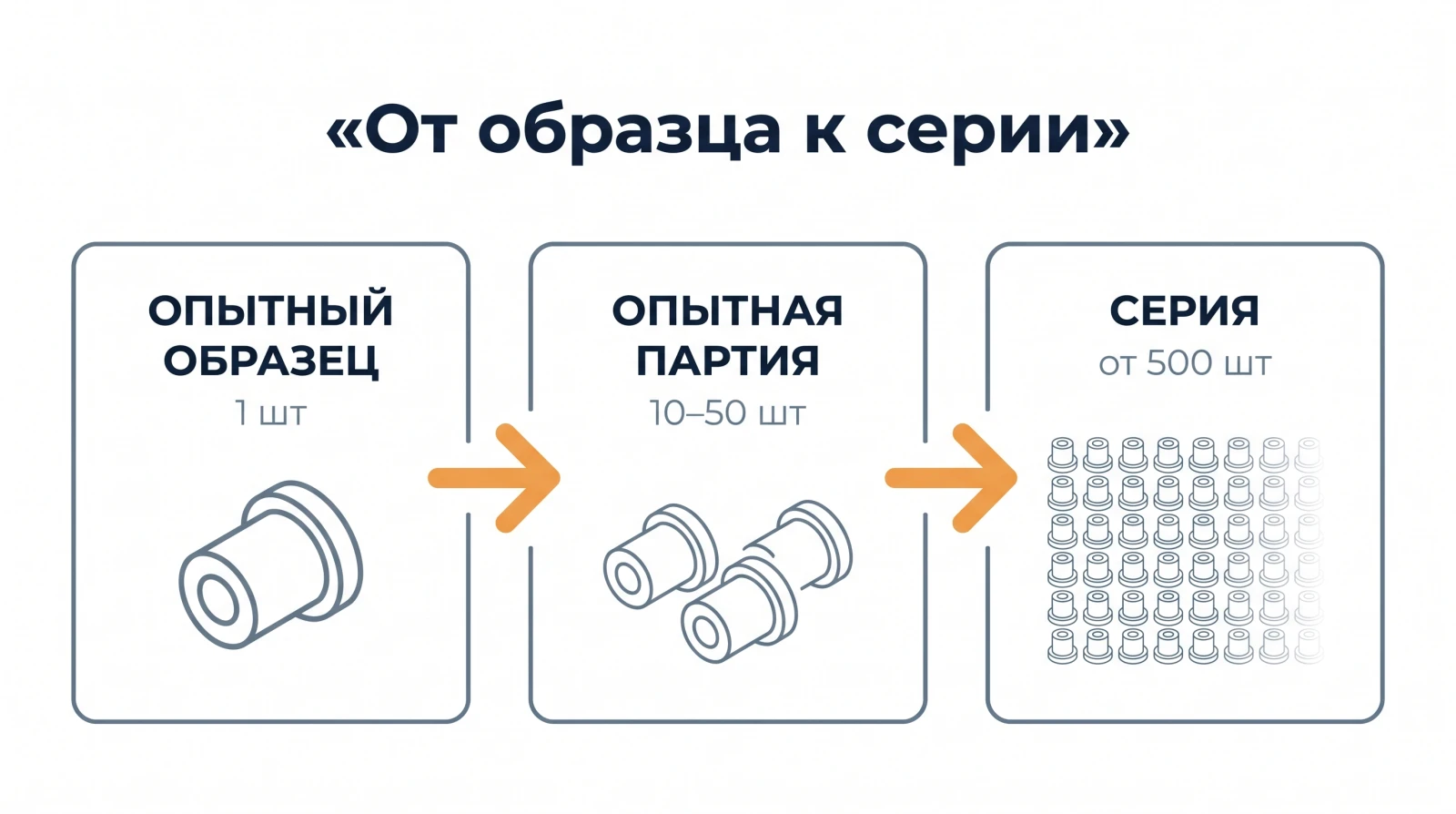

Образец, опытная партия и серия — это три разные задачи
Эти слова часто путают, а у них разные цели. Образец доказывает, что деталь в принципе изготавливается по чертежу. Опытная партия проверяет повторяемость и собираемость. Серия — это уже отлаженный поток с зафиксированной ценой за штуку.
| Этап | Объём | Что проверяем | Цена за штуку |
|---|---|---|---|
| Опытный образец | 1–3 шт | изготовимость по чертежу, размеры, материал | максимальная |
| Опытная партия | 10–50 шт | повторяемость, собираемость, износ инструмента | средняя |
| Серия | от 500 шт | стабильность потока, выборочный контроль | минимальная |
Зачем платить за опытную партию, если можно сразу серию
На образце и малом тираже вы за небольшие деньги закрываете вопросы, которые в серии стоили бы как весь заказ:
- Ошибки и неоднозначности чертежа. Несостыковка размеров, забытый допуск, неуказанная база — это всплывает на первой же детали, а не на тысячной.
- Технологичность (DFM). Иногда деталь дешевле и надёжнее, если чуть изменить радиус скругления, толщину стенки или способ крепления. На образце это видно, и правку вносят до тиража.
- Посадки и собираемость. Деталь может быть в поле допуска по каждому размеру, но не вставать в узел. Опытная партия проверяет, как детали работают вместе, а не по отдельности.
- Материал и покрытие. На образце согласуют марку, твёрдость после термообработки, толщину гальваники или порошковой окраски — пока это не закатано в серию.
- Эталон для приёмки. Утверждённый образец становится точкой отсчёта: с ним сверяют каждую последующую партию.
Простая арифметика риска. Переделать опытную партию из 20 деталей — это потерять стоимость 20 деталей. Найти ту же ошибку в серии из 2000 штук — это брак, повторный запуск и сорванный срок у вашего заказчика. Опытная партия стоит дёшево именно потому, что страхует дорогое.
Что проверяют на опытной партии: чек-лист
Чтобы образец действительно снял риски, прогоните его по списку:
- Ключевые размеры на КИМ — номинал, поле допуска, фактическое значение. По запросу прикладываем протокол.
- Геометрия — плоскостность, перпендикулярность, биение, позиционные допуски там, где они заданы.
- Посадки и собираемость — деталь встаёт в ответную часть с нужным зазором или натягом.
- Материал и термообработка — марка, твёрдость, отсутствие дефектов реза и ЗТВ на ответственных кромках.
- Покрытие — толщина, адгезия, цвет, поведение резьбы и посадочных мест под слоем покрытия.
- Функциональные испытания — если деталь работает под нагрузкой, давлением или в паре трения, проверяем её в сборе.
По итогам либо утверждаем образец как эталон, либо вносим правки в чертёж и техпроцесс — и только потом считаем серию.
Как опытная партия удешевляет серию
Кажется, что отдельный заказ образца — это лишние расходы. На деле он работает на снижение цены тиража. На опытной партии технолог отлаживает маршрут: подбирает оснастку, режимы резания, порядок операций, точки контроля. Когда всё это зафиксировано, серия идёт без проб и переналадок — а значит, машинное время на штуку падает. Подробно механику цены мы разбираем в статье от чего зависит цена детали и почему серия дешевле штуки.
Когда опытную партию можно пропустить
Не каждой детали нужен пробный тираж. Есть случаи, когда разумно идти сразу в серию:
- Повторный заказ. Деталь уже делали по этому чертежу, эталон утверждён, техпроцесс сохранён.
- Простая геометрия и широкие допуски. Косынка, проставка, втулка по ISO 2768-m без ответственных посадок.
- Деталь не идёт в сборку. Самостоятельное изделие, где собираемость не проверяется.
Если же чертёж новый, деталь ответственная или идёт в узел — опытная партия почти всегда окупается.
Как мы ведём деталь от образца к серии
Работаем по одной документации и на одной площадке, без передачи заказа между подрядчиками:
- Расчёт за 3 рабочих дня. Принимаем чертёж в любом формате (PDF, DWG, DXF, STEP, IGES), считаем образец и сразу ориентир по цене серии.
- Образец и опытная партия. Изготавливаем, контролируем на КИМ Hexagon (точность ±0,0025 мм), при необходимости правим чертёж вместе с вами.
- Фиксация техпроцесса. Утверждённый образец становится эталоном, маршрут и режимы закрепляются.
- Серия. Запускаем тираж по отлаженной технологии — от единичных штук до 100 000 — с выборочным контролем и протоколом на партию. NDA по запросу.
Если вы только подбираете технологию под деталь — начните с того, как назначить допуски на чертеже, чтобы не переплатить за лишнюю точность, и как мы гарантируем размеры детали на КИМ. Готовы посчитать образец — пришлите чертёж на изготовление деталей по чертежам, и технолог вернётся со стоимостью и сроком.
Частые вопросы
Чем опытная партия отличается от образца?
Образец — это 1–3 детали, он доказывает, что деталь в принципе изготавливается по чертежу и попадает в размеры. Опытная партия — 10–50 деталей, она проверяет повторяемость от штуки к штуке и собираемость в узле. Образец отвечает на вопрос «получится ли?», опытная партия — «получится ли стабильно?». Перед серией ответственной детали обычно нужны оба этапа.
Можно ли сразу заказать серию без опытной партии?
Да, если деталь простая, с широкими допусками и не идёт в сборку, либо это повторный заказ по уже отработанному чертежу с утверждённым эталоном. Если же чертёж новый, деталь ответственная или встаёт в узел — опытная партия почти всегда окупается: переделать 20 деталей дешевле, чем брак в серии из 2000.
Сколько деталей в опытной партии?
Чаще всего 10–50 штук, но граница условна: у одного заказчика мелкая серия — это 30 деталей, у другого — 300. Объём подбирают под задачу: чтобы проверить повторяемость размеров после нескольких переналадок и собрать узел целиком. Точное количество согласуем при расчёте.
