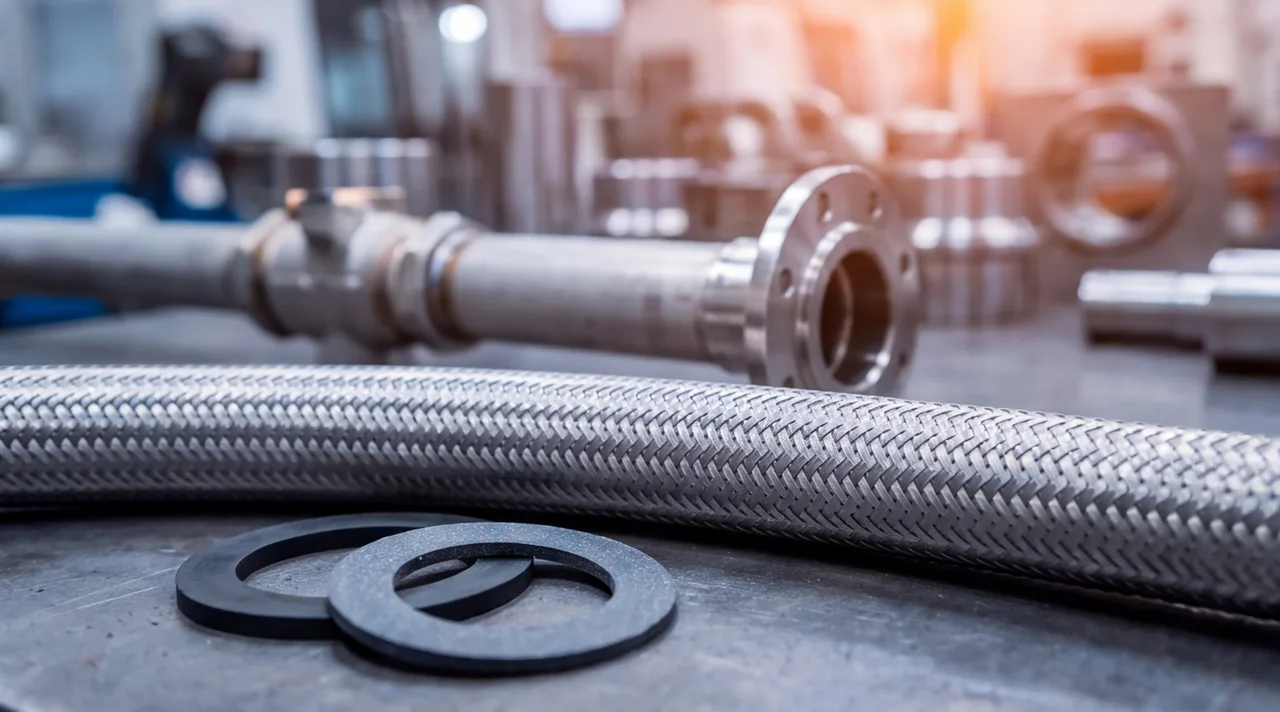

Металлорукав редко течёт по гофрированной стенке — там нет стыков. Течёт узел подключения: фланец, резьбовой штуцер или ниппель, где герметичность держит не сама труба, а прокладка между двумя сопрягаемыми поверхностями. Берут прокладку «какая под рукой» — обычную резину под масляную гидравлику или паронит на подвижное вибрирующее соединение — и через месяц-другой узел начинает подпотевать, а деталь снимают на переделку. Разбираем, чем резина отличается от силикона, паронита и фторопласта, как давление и температура системы задают материал и какие размеры нужны на чертеже, чтобы прокладка встала герметично с первого монтажа.
Коротко: материал прокладки выбирают под давление, температуру и среду системы, а не по привычке цеха. Резина держит примерно −30…+80 °C и подвижные соединения; паронит по ГОСТ 481-80 — давление и температуру выше, но плохо переносит вибрацию; фторопласт держит агрессивную химию почти без ограничений. Использованную прокладку — и резиновую, и паронитовую — повторно не ставят: обе после первого сжатия не восстанавливают исходную форму.
Где в трубопроводах гибкая труба нуждается в прокладке
Сам металлорукав — гофрированная труба, герметичная по всей длине без единого стыка. Течь появляется не в теле трубы, а в узле подключения: там, где гибкая труба садится на фланец, резьбовой штуцер или ниппель коллектора, радиатора, насоса или запорной арматуры. Соединение работает по двум сопрягаемым поверхностям одновременно — торцу накидной гайки или фланца металлорукава и ответной детали, и обе поверхности почти никогда не идеально плоские: микронеровности после точения, следы сварки, лёгкий перекос при монтаже. Прокладка заполняет эти зазоры и держит герметичность там, где металл по металлу пропускает.
На подвижных участках трассы — там, где рукав компенсирует вибрацию насоса или температурное расширение, — переходной фланец или крепёжная скоба под нестандартный диаметр коллектора часто выгоднее не искать в каталоге, а заказать гибку листового металла по чертежу под конкретный узел. Прокладка в такой переходник ставится по тем же правилам, что и во фланцевое соединение прямой трубы: материал под среду, толщина под чертёж, запас на сжатие под давление.
Материалы прокладок для гибких труб: резина, силикон, паронит, фторопласт
Четыре материала закрывают почти весь диапазон задач металлорукава, и у каждого своя зона применения.
- Резина (маслобензостойкая на основе NBR или общего назначения) — самая эластичная и дешёвая прокладка, охотно компенсирует небольшой перекос фланца и вибрацию. По температуре ограничена: для типовой технической резины это порядка −30…+80 °C, специальные термостойкие рецептуры держат выше, но эластичность уходит задолго до разрушения материала — сначала теряется герметичность, а не целостность прокладки.
- Силикон сохраняет эластичность в широком диапазоне температур, включая глубокий минус, не боится ультрафиолета и озона — поэтому его ставят на открытых трассах и там, где резина трескается через сезон-два эксплуатации. По стойкости к маслам и топливу силикон заметно слабее резины на основе NBR.
- Паронит — листовой материал на волоконной основе с эластомерным связующим, технические условия задаёт ГОСТ 481-80. Держит высокую температуру и давление, годится для пара и горячих сред, но жёсткий: на подвижных и вибрирующих соединениях работает плохо и требует равномерной, достаточно высокой затяжки фланца.
- Фторопласт (PTFE) по химической стойкости фактически универсален и работает в диапазоне от глубокого минуса до +200…+260 °C. Минус — склонность к холодному течению (ползучести) под постоянной нагрузкой: фланец с фторопластовой прокладкой нельзя оставлять недотянутым в надежде, что материал «доуплотнится» сам.
| Материал | Рабочая температура | Давление | Эластичность | Стоимость |
|---|---|---|---|---|
| Резина (NBR) | −30…+80 °C | низкое-среднее | высокая | низкая |
| Силикон | −60…+200 °C | низкое-среднее | высокая | средняя |
| Паронит (ГОСТ 481-80) | до +450 °C | высокое | низкая (жёсткий) | средняя |
| Фторопласт (PTFE) | −200…+260 °C | среднее | низкая, склонен к ползучести | высокая |
Совместимость материала прокладки со средой
Самая частая ошибка снабженца — подобрать прокладку по температуре и давлению, но не проверить совместимость со средой. Обычная резина под масло разбухает и теряет форму за недели, а не годы; паронит на металлической основе в кислотной среде корродирует изнутри.
| Среда | Совместимые материалы | Чего избегать |
|---|---|---|
| Вода, отопление, ГВС/ХВС | резина общего назначения, силикон, паронит | для питьевой воды — только резина с санитарным допуском |
| Пар, высокотемпературный теплоноситель | паронит, термостойкий фторопласт | резина и силикон общего назначения — дубеют или плавятся |
| Масла, СОЖ | маслобензостойкая резина (NBR), паронит маслобензостойких марок, фторопласт | силикон и резина на основе натурального каучука или EPDM — набухают |
| Топливо (бензин, дизель) | маслобензостойкая резина, фторопласт | силикон и резина общего назначения — растворяются или набухают |
| Кислоты, щёлочи, агрессивные растворы | фторопласт | паронит на металлической основе, обычная резина — разрушаются |
Как давление и температура системы определяют выбор прокладки
Рабочее давление системы определяет требуемую твёрдость прокладки: мягкий материал под высоким давлением выдавливается из стыка, слишком жёсткий на низком давлении не обжимается по неровностям фланца и пропускает среду по микрозазорам. Температура эксплуатации работает так же строго — не по максимуму на бирке, а по факту нагрева узла в рабочем режиме, включая пуск и разогрев системы.
Толщина, диаметр и допуски: как прокладка привязана к чертежу соединения
Прокладка устанавливается в фланцевое соединение и сжимается между двумя сопрягаемыми поверхностями, поэтому размеры для заказа берутся не с самой прокладки, а с чертежа узла, в который она встанет. Конструктору нужно указать:
- Наружный и внутренний диаметр — внутренний обычно равен или чуть больше проходного диаметра трубы, наружный — по посадочному диаметру фланца или под кольцо болтов, если прокладка не сплошная, а с отверстиями.
- Толщину — от неё зависит запас на сжатие: слишком тонкая прокладка не компенсирует неровности фланца, слишком толстая продавливается за пределы упругой деформации и «садится» после первой протяжки болтов.
- Допуск на сжатие — на сколько прокладка обжимается по толщине при штатной затяжке; для мягких материалов (резина, силикон) он больше, для жёстких (паронит, фторопласт) — меньше, и это нужно учитывать в общей длине узла.
- Форму контура — не всегда это правильное кольцо: под нестандартный фланец или коллектор форма может быть фасонной, с вырезами под болты, лепестками или пазами.
Если фланец нестандартный или прокладка встаёт в переходник собственной конструкции, эти размеры логично проверить на этапе черновика: чем точнее заданы диаметры и толщина до заказа партии, тем меньше риск пересогласования после первой сборки узла.
Типичные ошибки при подборе и монтаже, которые приводят к течи
- Материал не под среду. Резина общего назначения на масляной гидравлике или обычный силикон на паре — материал набухает, дубеет или плавится, и течь появляется не сразу, а через недели работы, когда деталь уже не под гарантией. Исправление: сверяться с таблицей совместимости выше до заказа, а не после первого монтажа.
- Недостаточное сжатие. Болты затянуты неравномерно или не до нормативного момента — прокладка не обжалась по всей окружности, и течёт именно там, где зазор чуть больше. Исправление: крестообразная схема затяжки и контроль моментным ключом, особенно на паронитовых прокладках.
- Избыточное сжатие. Перетянутые болты продавливают мягкую прокладку за предел упругости, материал «выдавливается» из стыка и истончается по краю отверстий под болты. Исправление: момент затяжки по нормативу фланца, а не «на глаз до упора».
- Повторное использование снятой прокладки. После разборки соединения резина и паронит уже приняли остаточную деформацию и не возвращаются к исходной форме — герметичность повторной установки не гарантирована. Исправление: новая прокладка на каждую переборку узла.
- Неверная толщина или посадочный диаметр. Прокладка тоньше или толще расчётной меняет фактический зазор фланца, а неверный внутренний диаметр перекрывает проходное сечение трубы или, наоборот, оставляет кромку без опоры. Исправление: размеры прокладки берутся с актуального чертежа узла, а не подбираются «по ближайшей из наличия».
Изготовление прокладок под заказ по чертежу
Если типоразмер прокладки нестандартный или подходящей формы нет в продаже, деталь вырезают из листового материала по чертежу. Заготовку — паронитовый, резиновый или фторопластовый лист нужной толщины — размечают по контуру фланца, включая посадочные отверстия под болты, и вырезают на станке. Гидроабразивная резка позволяет вырезать прокладку по любому контуру без нагрева кромки — это важно для эластомеров и фторопласта, которые от локального перегрева при других способах резки теряют свойства по краю отверстия.
Сам материал прокладки производство не изготавливает — берётся готовый лист паронита, резины или фторопласта нужной марки и толщины, а форма и размеры задаются чертежом. Если чертёж на узел уже есть, но прокладку под него нужно рассчитать, отправьте эскиз на изготовление деталей по чертежам или на расчёт — технолог подскажет материал под вашу среду, давление и температуру и посчитает стоимость и срок партии.
