Заказчик редко покупает аппарат плазменной резки — он ищет подрядчика, который на своём оборудовании отрежет деталь по чертежу с нужной толщиной, металлом и классом кромки. Ошибка в этом выборе всплывает не сразу: партия приходит с кромкой, которую нельзя сваривать без зачистки, или с отклонением, которое съедает весь припуск под механическую обработку. Дальше — таблица применимости по толщине и металлу, честный потолок класса реза по ISO 9013 и пять вопросов, которые снабженец может задать подрядчику вслух на созвоне, прежде чем отправлять партию в работу.
Коротко: ручной плазморез уверенно берёт металл до 20–25 мм, машинная и ЧПУ-резка — до 60–80 мм в зависимости от тока источника. Класс реза на плазме — обычно 2–3 по ISO 9013, это годится под сварку и черновую механическую обработку, но не под посадочные поверхности без доработки. Для нержавеющей стали и алюминия нужен не воздух, а азот или газовая смесь — иначе кромка темнеет и требует зачистки. Зона термического влияния растёт при снижении скорости резки и различается по металлам, поэтому одинаковой толщины на разных сталях не значит одинакового результата.
Зачем разбираться в аппаратах, если резку можно заказать под ключ
Разбираться в аппаратах имеет смысл не для того, чтобы купить плазморез, а чтобы правильно прочитать возможности подрядчика по резке металла и не подписаться на партию, которую его оборудование физически не потянет с нужным качеством. Технолог или снабженец, который заказывает деталь по чертежу, оценивает не «современность» станка, а конкретную пару параметров: толщину металла и то, что чертёж требует от кромки. Плазменная резка металла — быстрый и недорогой способ раскроя, но у него есть потолок по точности, и разница между ручным аппаратом и ЧПУ-комплексом — это разница не в цене красивости, а в том, попадёт ли деталь в допуск с первого раза.
Ручной, машинный и ЧПУ-аппарат плазменной резки: в чём разница
Три класса оборудования решают разные задачи, и путать их — источник половины претензий по качеству реза.
- Плазморез (ручной аппарат) — инверторный источник и горелка в руке монтажника или сварщика. Работает на объекте или в цехе по разметке, угольнику или на глаз, контур простой: прямая линия, отверстие, скос кромки под сварку.
- Машина термической резки — переносная или портальная машина с механическим приводом резака вдоль направляющей или по копиру. Оператор задаёт прямой рез или простой профиль без сложной геометрии, но без ручного дрожания руки.

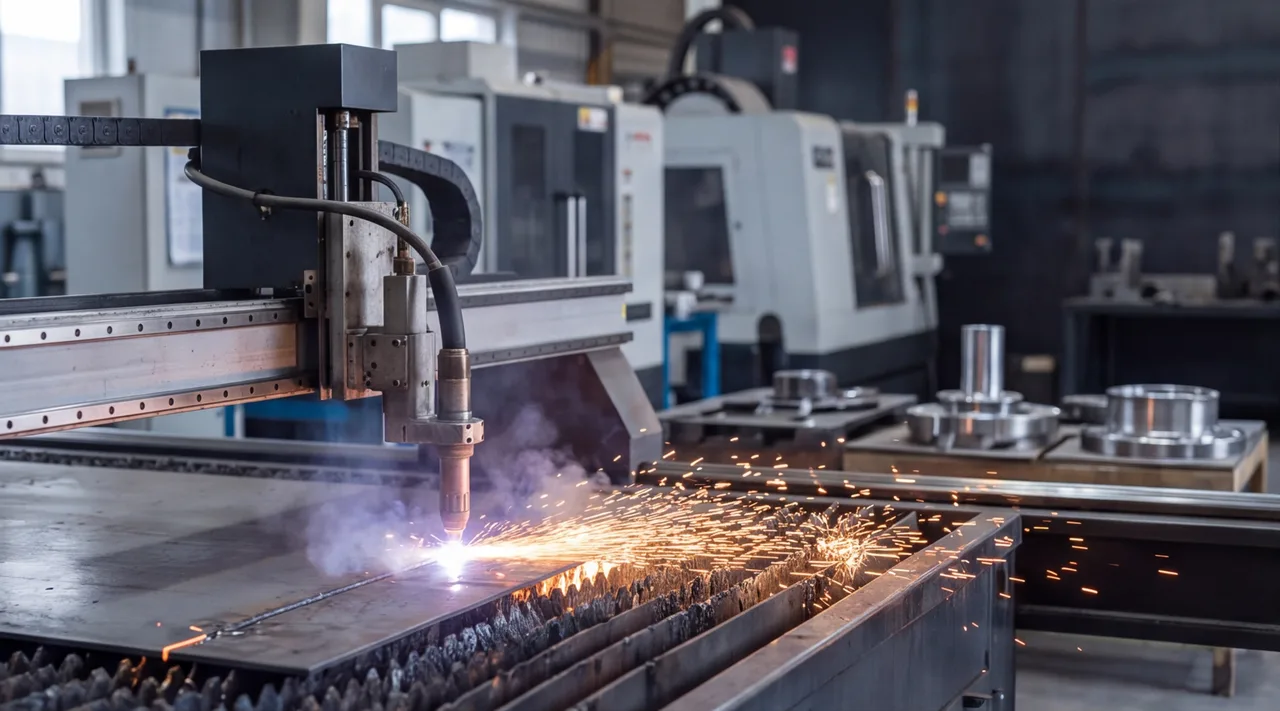

- ЧПУ-раскрой — портальный станок с программным управлением по DXF/DWG, режет любой контур из файла и раскладывает детали на листе по программе, а не по разметке.
Через все три класса проходит один параметр — номинальный ток аппарата: чем он выше, тем толще металл источник способен прожечь с приемлемой скоростью и не «завалить» рез на выходе дуги.
Таблица: какой аппарат подходит под толщину и вид металла
Толщина металла — первое, что ограничивает выбор типа аппарата: у каждого класса оборудования есть верхняя граница, за которой рез либо идёт слишком медленно, либо кромка перестаёт держать заявленный класс.
| Тип аппарата | Толщина, мм | Металлы | Ориентировочная точность |
|---|---|---|---|
| Ручной плазморез | 0,5–25 | углеродистая сталь, нержавейка, алюминий | ±1–2 мм, кромка обычно требует зачистки |
| Машина термической резки (без ЧПУ) | 3–50 | углеродистая сталь, нержавейка, алюминий | ровнее ручного реза, класс всё равно средний |
| ЧПУ-плазменный комплекс | 1–80 | углеродистая сталь, нержавейка, алюминий | класс 2–3, стабилен по всей партии |
Если толщина детали на границе диапазона, разумнее не гадать по таблице, а запросить у подрядчика пробный рез на этой толщине и марке металла — паспортный максимум аппарата и рабочий максимум, на котором держится заявленный класс, не всегда совпадают.
Класс реза и что проверяют при приёмке партии
ISO 9013 описывает термическую резку — кислородную, плазменную и лазерную — через шероховатость кромки и отклонение от перпендикулярности и сводит их в классы качества реза. Для плазмы реалистичный диапазон — классы 2–3, и требовать от неё уровня лазера — значит платить за резку и потом всё равно отдавать деталь на доработку.
| Класс реза | Кромка на вид | Перпендикулярность | Годится без доработки |
|---|---|---|---|
| 2–3 | ровная, без крупных борозд, лёгкая волнистость | близка к прямому углу | сварные швы, кромки под покраску, детали металлоконструкций |
| 3–4 | заметная волнистость, местами наплыв | отклонение растёт с толщиной листа | несопрягаемые поверхности, черновые заготовки под фрезеровку |
| 4–5 (край диапазона аппарата) | грубая волна, окалина, возможен наплыв на нижней кромке | заметный скос | только заготовка под последующую механическую обработку |
На приёмке партии перпендикулярность и наплыв проверяют штангенциркулем и угольником на глаз, шероховатость для ответственных швов — профилометром. Газ-плазмообразователь напрямую влияет на чистоту кромки: на обычном воздухе поверхность темнеет от окисления, и перед сваркой или покраской обычно нужна дополнительная зачистка, тогда как азот и специальные смеси дают заметно более чистый край.
Как ширина зоны термического влияния меняется по металлам
Зона термического влияния — не абстрактный параметр из справочника, а то, что определяет, сколько металла у кромки уже не обладает исходными свойствами и не годится под точную посадку без припуска. Она растёт при снижении скорости резки: чем медленнее идёт дуга, тем дольше металл у линии реза остаётся горячим и тем шире область, где структура успела измениться.
Когда нужен ЧПУ-раскрой, а когда это переплата
Партия одинаковых деталей простого контура — прямоугольник, полоса, круг — не требует ЧПУ-раскроя: с ней справится ручной плазморез или машина без программного управления, и переплачивать за станок с ЧПУ смысла нет. Как только в номенклатуре появляется сложный контур из чертежа, разные детали на одном листе или партия, где важно уложить максимум заготовок на минимум металла, экономика меняется: ЧПУ-раскрой снижает расход металла за счёт оптимизации раскладки деталей на листе, и эта экономия на серии быстро перекрывает разницу в стоимости часа резки.
Практическая развилка простая: одна деталь простой формы — ручная или машинная резка дешевле; серия из десятков деталей сложного контура — станок резки с чпу окупается уже на первой партии за счёт экономии листа и повторяемости размеров от детали к детали.
Пять критериев выбора подрядчика по резке, а не аппарата
Эти пять вопросов снабженец может задать подрядчику по резке металла прямо на созвоне, до того как чертёж уйдёт в работу:
- Какая максимальная толщина металла реально режется на его оборудовании и какой номинальный ток у источника — паспорт станка и практика часто расходятся.
- Какой класс реза по ISO 9013 подтверждён для нужного металла и толщины, а не просто заявлен в общих словах.
- Какой газ-плазмообразователь используется для нержавеющей стали и алюминия — воздух, азот или газовая смесь, и кто отвечает за зачистку кромки после реза.
- Готов ли подрядчик дать пробный рез на образце перед запуском всей партии — это дешевле, чем найти проблему на последнем листе.
- Какой срок на партию с учётом текущей загрузки участка резки и какой припуск закладывается под последующую механическую обработку.
Мы в IRONEX отвечаем на эти вопросы до расчёта: на плазменную резку у нас поставлены ЧПУ-комплексы под весь диапазон толщин из таблицы выше, а для металла, где термическое влияние на кромку недопустимо, есть гидроабразивная резка без нагрева.
Частые ошибки при выборе оборудования и подрядчика
- Заказ ручной резки под точную посадку. Плазморез в руках монтажника не даёт класс, нужный для сопрягаемых поверхностей, — деталь уходит на доработку сверх сметы.
- Экономия на газе для нержавейки и алюминия. Резка на обычном воздухе вместо азота или спецсмеси стоит дешевле на бумаге, но тёмная окисленная кромка требует зачистки, которая съедает всю экономию.
- Нет припуска под механическую обработку. Если деталь после резки сразу идёт на фрезеровку или расточку, а припуск не заложен, партия приходит в номинальный размер вместо размера с запасом — переделывать нельзя, только браковать.
- Пробный рез не запрошен. Брак, который можно было увидеть на одном листе, обнаруживается только когда вся партия уже разложена по контейнерам.
Дальше — не гадать по паспортным диапазонам, а прислать чертёж на расчёт: технолог по толщине, металлу и требованиям к кромке подберёт способ резки и назовёт срок и класс, который реально получится на партии.
