Кабель, который через пару лет после прокладки перетёрся об рёбра гофры или потрескался на изгибе трассы, — типичная история с дешёвой однослойной гофротрубой. У гибкой двухстенной трубы устройство другое: гладкий канал внутри убирает трение при протяжке, а гофра снаружи держит нагрузку грунта по классам от SN2 до SN16. Разберём, из чего сделана такая труба, что означает класс кольцевой жёсткости, чем она честно лучше и хуже обычной гофры — и где вместо полимерной трубы нужен металлический короб, который мы гнём по чертежу.
Коротко: гибкая двухстенная труба — это два слоя ПНД: гладкий канал внутри и гофра снаружи. Класс кольцевой жёсткости SN2–SN16 показывает, какую нагрузку грунта труба держит без потери сечения. Для силового кабеля в грунте обычно берут SN4–SN8 диаметром Ду 50–160 мм, для канализации — от Ду 110 и выше. Там, где нужна дополнительная механическая или огневая защита на открытом участке, трубу заменяют металлическим коробом.
Что такое гибкая двухстенная труба и из каких слоёв она состоит

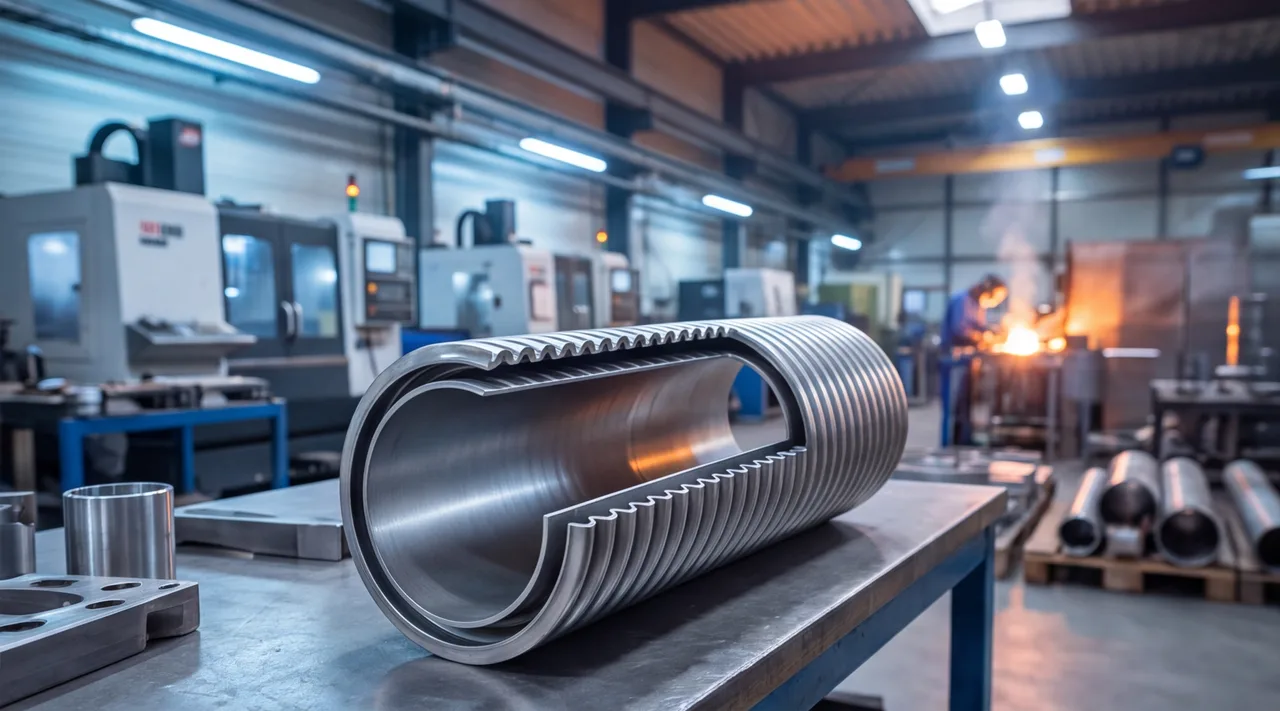

Гибкая двухстенная труба — это гофрированная труба из полиэтилена, у которой стенка в сечении состоит из двух слоёв, а не из одного, как у обычной гофротрубы. Гладкий внутренний слой формирует ровный канал без выступов гофры — по нему кабель или трос-зонд идут почти без сопротивления. Гофрированный внешний слой — тот же материал, но профилированный кольцевыми рёбрами, которые работают как арматура: сечение держит форму под нагрузкой грунта, а сама труба при этом остаётся гибкой и сматывается в бухту.
Оба слоя формируются за один проход экструзии на одной линии, поэтому шов между ними не проклеенный, а сваренный расплавом — расслоение при нормальной эксплуатации не характерно. Разница с однослойной гофротрубой не в толщине стенки, а в самом принципе: там гофра одновременно и несёт нагрузку, и образует канал, поэтому кабель на каждом метре трассы трётся о выступы рёбер. У двухстенной трубы эти функции разделены — в этом причина, по которой её выбирают там, где важны обе характеристики сразу: и жёсткость сечения, и низкое трение при протяжке.
Материал: почему трубу делают из ПНД, а не из ПВХ
Гофру и гладкий канал двухстенной трубы формуют из полиэтилена низкого давления — материала с высокой плотностью и жёсткими молекулярными цепями, в отличие от полиэтилена высокого давления, который слишком мягкий для несущей гофры. ПНД химически инертен к грунтовым водам, большинству солей и разбавленным кислотам, поэтому коррозия — в отличие от стального кабельного короба — трубе в принципе не грозит.
Рабочий диапазон температур для большинства марок ПНД — примерно от −60 до +60 °C, и при отрицательных температурах материал не становится настолько хрупким, чтобы трескаться при размотке бухты на морозе. В этом принципиальное отличие от жёсткого ПВХ, который при минусе теряет пластичность и норовит расколоться на изгибе. То же свойство позволяет держать трубу в бухте, а не в отрезках: прокладка идёт без соединительных муфт на каждые несколько метров, а значит — без лишних мест разгерметизации канала.
Кольцевая жёсткость SN — что означает класс и на что влияет
Кольцевую жёсткость обеспечивает именно гофрированный внешний слой: его профиль сопротивляется сжатию сечения под весом грунта. Показатель измеряют в кН/м² — это нагрузка при кольцевом сжатии, при которой сечение трубы деформируется на нормированную долю номинального диаметра (Ду). Чем выше класс, тем на большую глубину и под большей нагрузкой труба держит круглое сечение, но и тем толще гофра — и тем дороже погонный метр.
| Класс SN | Нагрузка, кН/м² | Ориентир по глубине заложения | Типовое применение |
|---|---|---|---|
| SN2 | 2 | до 1 м, без проезда техники | лёгкие внутриплощадочные сети, временная прокладка |
| SN4 | 4 | 1–3 м, пешеходные зоны и газон | защита силового и слаботочного кабеля в грунте |
| SN8 | 8 | 3–6 м, лёгкий автотранспорт | кабельная канализация под дорожками и стоянками |
| SN16 | 16 | свыше 6 м или под тяжёлой техникой | проезды спецтехники, магистральные трассы |
Класс подбирают не «с запасом на всякий случай», а под конкретную трассу: для кабеля в песчаном грунте под газоном разумен SN4, а для того же кабеля под проездом спецтехники — уже SN8 или SN16. Завышенный класс — это лишний вес трубы, лишнее усилие на протяжке и переплата за жёсткость, которая на этой трассе никогда не понадобится.
Двухстенная труба против обычной однослойной гофротрубы
Однослойная гофротруба — тот же полиэтилен, но гофра образует и наружную, и внутреннюю поверхность одновременно: канал внутри повторяет рельеф рёбер. Кабель, который тянут через такую трубу, на каждом метре трассы задевает выступы гофры, и трение растёт вместе с длиной прогона и числом поворотов. У двухстенной трубы гладкий внутренний слой убирает этот рельеф — трос-зонд идёт по ровной стенке, и то же усилие протяжки тянет кабель на заметно большую длину без промежуточных колодцев.
| Параметр | Двухстенная труба | Однослойная гофротруба |
|---|---|---|
| Кольцевая жёсткость | выше при том же наружном диаметре | ниже — тот же SN требует более толстой гофры |
| Трение при протяжке кабеля | низкое, гладкий канал | выше, кабель задевает рёбра гофры |
| Вес погонного метра | больше, два слоя материала | меньше |
| Цена погонного метра | выше | ниже |
| Где оправдана | длинные прогоны, повороты, ответственный кабель | короткий прямой участок, малая нагрузка, бюджет |
Короткий прогон в один прямой участок, минимальная нагрузка грунта и жёсткий бюджет — однослойная гофра вполне оправдана, переплачивать за второй слой смысла нет. Разница ощущается на длинных трассах с поворотами и там, где кабель предстоит менять или добавлять годы спустя: протяжка через гладкий канал сокращает время работ и снижает риск повредить изоляцию об острую кромку гофры.
Где применяют: защита кабеля, кабельная канализация, дренаж
Силовой или слаботочный кабель в грунте — самый частый случай: трубу укладывают в траншею на песчаную подушку, а кабель протягивают тросом-зондом уже после засыпки или сразу по готовой трассе, если труба заведена заранее. На объектах, где кабелей несколько и часть линий резервная, укладывают сразу несколько параллельных труб между колодцами — это и есть кабельная канализация: каждая труба — отдельный кабель или запас под будущую линию, а колодец даёт доступ для протяжки и ревизии.
Для дренажа участка берут не глухую, а перфорированную версию той же двухстенной трубы: отверстия в гофре пропускают грунтовую воду внутрь гладкого канала, а гофра держит сечение под весом обратной засыпки так же, как в кабельной версии. Перфорированную и глухую трубу на одном объекте не путают: дренаж с глухой трубой не работает, а кабель в перфорированной трубе останется без защиты от подтопления.
Ввод в здание — короткий участок под фундаментом или отмосткой, где труба защищает кабель на переходе из грунта внутрь и герметизируется на входе. Здесь класс жёсткости выбирают по нагрузке сверху (отмостка, проезд у входа), а не по общему правилу для трассы.
Как подобрать диаметр и класс жёсткости под условия прокладки
Подбор идёт последовательно, а не «на глаз по каталогу»:
- Посчитайте сечение и число кабелей — суммарный диаметр всех жил с изоляцией, которые пройдут через трубу одновременно.
- Заложите запас под протяжку и будущие линии — номинальный диаметр (Ду) выбирают так, чтобы заполнение канала не превышало ориентировочно половины его площади: впритык кабель не протянуть тросом-зондом без задиров изоляции.
- Определите тип грунта — песок, суглинок, пучинистый грунт с высоким УГВ по-разному нагружают сечение при промерзании и сезонных подвижках.
- Возьмите проектную глубину траншеи — она напрямую связана с классом SN через ориентир из таблицы выше.
- Учтите нагрузку сверху — пешеходная зона, газон, парковка легковых машин или проезд гружёной техники требуют разных классов даже на одной глубине.
- Проверьте совместимость с колодцами и муфтами — номинальный диаметр трубы должен совпадать с посадочными местами колодцев и соединительных элементов по трассе.
Диаметр и класс жёсткости решаются не по отдельности: узкая труба высокого класса не заменяет широкую трубу низкого класса, если задача — провести больше кабелей, а не выдержать более глубокую засыпку.
Когда вместо трубы нужен металлический короб или лоток
Полимерная труба не держит открытый огонь и уязвима к точечному механическому повреждению — удару инструментом, наезду техники по трассе без обратной засыпки, случайному проколу при соседних земляных работах. На открытом участке — эстакаде, проходе через технологическое помещение, зоне с высокой пожарной нагрузкой — вместо трубы ставят металлический кабельный короб или лоток, и здесь ограничение уже не в диаметре, а в форме трассы.
Короб под нестандартный профиль — с угловыми переходами, ответвлениями, креплением к нетиповым опорным конструкциям — не берут готовым из каталога, его гнут из листового металла под чертёж конкретной трассы: услуга гибки листового металла даёт нужные углы и радиусы, а стыки и подвесы собирают сваркой. Это не универсальная замена трубе — короб дороже и монтируется дольше, но там, где нужна огнестойкость или защита от прямого удара, полимерная труба такую задачу не решает в принципе.
Если трасса смешанная — часть в грунте трубой, часть по эстакаде коробом нестандартной формы, — пришлите эскиз или чертёж перехода на изготовление деталей по чертежам или сразу на расчёт: технолог посчитает короб отдельно от трубы и подскажет, где переход между ними разместить с наименьшим числом дополнительных креплений.
