Монтажник подключает диффузор гибкой трубой без запаса по натяжению — и получает вентилятор, который через месяц слышно из соседней квартиры, хотя на бумаге его паспортная производительность в норме. Гибкая гофра прощает часть ошибок жёсткого воздуховода, но не все: не тот тип трубы, участок, растянутый враспор, или хомут без запаса натяжения снимают половину расчётной тяги. Разберём, чем алюминиевая фольга отличается от металлорукава и ПВХ-армированной трубы, как подобрать диаметр под конкретную задачу и как собрать соединение, которое не разойдётся через сезон.
Коротко: гибкая труба закрывает короткие участки и подключение диффузоров, а не магистрали. Три типа гофры — алюминиевая фольга, металлорукав и ПВХ-армированная труба — держат разную температуру и по-разному ведут себя на пожароопасных участках. Диаметр подбирают под патрубок вентилятора, а не под то, что осталось на складе, а соединение держит хомут, а не изолента.
Что такое гибкая вентиляционная труба и когда её ставят вместо жёсткого воздуховода
Гибкий воздуховод — участок вентиляционной трассы из растяжимой гофрированной оболочки, который меняет форму без резки и сварки: обходит балку, подключает решётку под углом, компенсирует несовпадение осей патрубков. Жёсткий воздуховод из листового металла держит форму сам и не растягивается — его собирают гибкой листового металла и сваркой под конкретную трассу.
Граница применения простая. Гибкую трубу ставят на коротких участках — подключение вытяжки, диффузора или канального вентилятора к магистрали, обход препятствия длиной до одного-двух метров. Магистральные участки, протяжённые трассы и всё, что попадает под требования по огнестойкости, собирают из жёсткого воздуховода: на длинной трассе гофра теряет тягу из-за шероховатости внутренней поверхности и провисаний между креплениями сильнее, чем кажется на глаз.

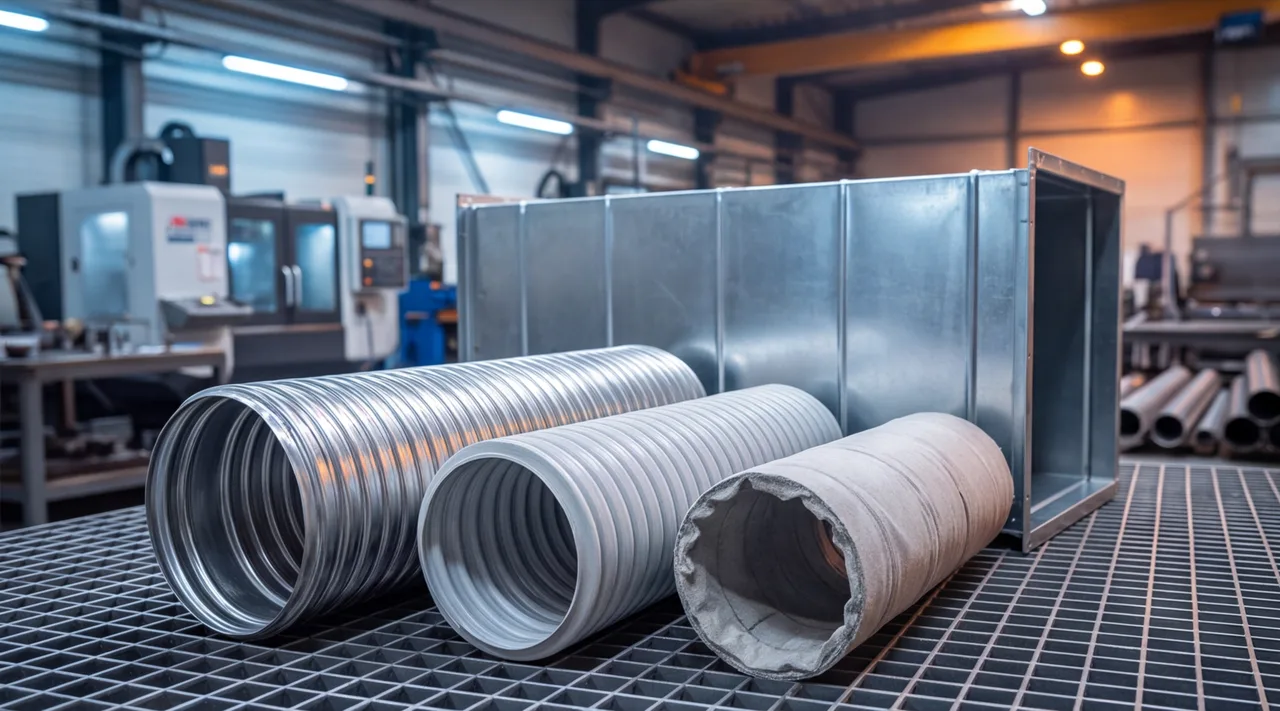

Три вида гофры: алюминиевая фольга, металлорукав и ПВХ-армированная труба
Все три типа гибкой гофры выглядят похоже на полке магазина, но держат разную температуру и по-разному ведут себя там, где к вентиляции есть требования по огнестойкости.
- Алюминиевая фольга — многослойная фольга на проволочном каркасе, самый лёгкий и доступный по цене вариант. Работает с обычным приточным и вытяжным воздухом, не переносит абразивную среду и точечные проколы: острый край листового металла или задетый угол мебели прорывает оболочку.
- Металлорукав — гофрированная стальная лента, у части исполнений с внутренним слоем утеплителя. Заметно устойчивее к механическим повреждениям и точечному нагреву, чем алюминиевая фольга; у некоторых исполнений есть сертификат по пределу огнестойкости — это уточняют у конкретного производителя на конкретное изделие, а не считают общим свойством металлорукава.
- ПВХ-армированная труба — пластиковая спираль на тканевом или полимерном каркасе. Самая доступная по цене, не переносит нагрев и открытое пламя, зато не боится влаги и держит герметичность на низкой температуре — санузел, приточная установка без подогрева, кондиционирование.
| Тип трубы | Рабочая температура | Огнестойкость | Где применяют |
|---|---|---|---|
| Алюминиевая фольга | обычно до +150 °C, кратковременно выше | как правило, без сертификата | бытовая вытяжка, подключение диффузоров, приток без нагрева |
| Металлорукав | выдерживает более высокий и длительный нагрев, чем фольга | у части исполнений есть сертификат по пределу огнестойкости | кухонная вытяжка, участки у теплового оборудования, зоны риска механических повреждений |
| ПВХ-армированная | только невысокая, без прямого контакта с горячим потоком | нет | санузел, кондиционирование, приток без подогрева |
Отдельной строкой: ни один из трёх типов гибкой трубы не заменяет жёсткий воздуховод там, где нормативом требуется подтверждённый класс огнестойкости, — даже сертифицированный металлорукав закрывает не весь диапазон требований СП 7.13130, а конкретный узел прохода или конкретный участок, указанный в его сертификате.
Как подобрать диаметр и длину гибкой трубы под трассу
Диаметр гибкой трубы подбирают от патрубка вентилятора и расчётного расхода воздуха, а не от того, что осталось на складе с прошлого объекта. Заниженный диаметр создаёт лишнее сопротивление на всём участке — вентилятор работает громче и тянет слабее паспортных цифр, завышенный просто не налезет на штатный патрубок без переходника.
| Диаметр, мм | Типовая задача | На что смотреть |
|---|---|---|
| 100 | вытяжка санузла, точечный вытяжной вентилятор | хватает на короткий участок, на длинном заметно теряет тягу |
| 125 | кухонная вытяжка бытовая | самый частый диаметр для кухни, совпадает с большинством патрубков |
| 150–160 | приточная установка, канальный вентилятор средней мощности | сверяйте с посадочным диаметром решётки и клапана |
| 200 и более | промышленная вытяжка, участок с высоким расходом воздуха | на таком диаметре гофру чаще ставят коротким переходником, а не на всю трассу |
Растянутая на всю длину гофра увеличивает сопротивление и режет паспортную производительность вентилятора сильнее, чем короткий запасной кусок, натянутый туго. Чем длиннее гибкий участок, тем заметнее суммарное сопротивление из-за шероховатости гофры и неизбежных небольших изгибов по трассе — если позволяет монтаж, трубу отрезают впритык плюс небольшой запас на изгиб, а не тянут метровый рулон на полутораметровый участок.
Какие соединения не текут со временем
Ошибка в стыке гофры с патрубком проявляется не сразу — соединение может нормально стоять сезон-другой, а потом начинает подсасывать или расходиться от вибрации вентилятора. Причина почти всегда в порядке сборки, а не в качестве самой трубы.
- Подготовьте срез. Внутренний виток гофры обрезают ровно, без бахромы и заусенцев — рваный край хуже держит хомут и создаёт лишнюю турбулентность в потоке.
- Наденьте гофру на патрубок внахлёст по направлению потока воздуха. Это ключевой момент: нахлёст должен «смотреть» по ходу воздуха, а не против него. Обратный нахлёст поток раскрывает изнутри, и соединение расходится за один-два отопительных сезона.
- Затяните стяжной хомут. Хомут, а не изолента — изолента высыхает и теряет упругость за несколько месяцев, а хомут держит натяжение годами. На хомуте оставляют небольшой запас по затяжке под последующую регулировку.
- При необходимости закройте хомут алюминиевой лентой сверху. Это не замена хомуту, а защита от пыли и дополнительный барьер по герметичности — актуально для влажных помещений и открытых участков.
Стяжной хомут — расходник, но экономить на нём не стоит: разница в цене между хомутом и его отсутствием — это разница между вентиляцией, которая работает годами, и той, что подтекает и шумит уже к следующему отопительному сезону.
Как проложить трассу без провисаний и резких изгибов
Гибкая труба не терпит промежуточного состояния — она либо растянута и держит форму, либо провисает и создаёт лишнее сопротивление. Радиус изгиба на повороте не должен быть меньше диаметра трубы: более резкий залом пережимает сечение, и в этом месте воздуховод начинает работать как дроссель, а не как канал.
Крепление по длине трассы — не декоративная мера: без опоры каждые метр-полтора труба провисает под собственным весом, а на подвесном потолке ещё и от температуры воздуха внутри. Растянутый и закреплённый участок работает тише и даёт больше воздуха тем же вентилятором, чем висящий кусок гофры без единой точки опоры на всей длине.
Когда гибкая труба не подходит и нужен жёсткий воздуховод из листового металла
У гибкой гофры есть предел, за которым замена жёстким воздуховодом — не перестраховка, а единственный рабочий вариант.
- Длинная магистраль. На участке в несколько метров и больше суммарное сопротивление гофры съедает производительность вентилятора заметнее, чем показывает паспортный расчёт.
- Горячий или абразивный поток. Отвод от печи, участок с абразивной пылью или стружкой — гофра либо не держит температуру, либо протирается за считаные месяцы.
- Требование по огнестойкости. Участки, которые по СП 7.13130 обязаны иметь подтверждённый предел огнестойкости, собирают только из жёсткого воздуховода нужного класса — гибкая труба туда не ставится вне зависимости от сертификата на конкретное изделие.
В этих случаях трасса собирается из жёсткого воздуховода: лист гнут под сечение короба или трубы гибкой листового металла, швы завариваются, короб держит форму без опоры на весь пролёт — то, чего гофра сделать не может по конструкции.
Частые ошибки монтажа, которые сокращают ресурс вентиляции
Большинство жалоб на «слабую вытяжку» и «шумит вентиляция» сводится к пяти повторяющимся ошибкам монтажа гибкого воздуховода.
- Труба растянута враспор, без запаса. Форма держится на пределе, любое смещение потолка или температурное расширение рвёт крепление или саму гофру.
- Залом на повороте с радиусом меньше диаметра. Сечение в этом месте пережато, вентилятор шумит сильнее обычного, а тяга ощутимо слабее паспортной.
- Узкий диаметр под мощный вентилятор. Патрубок 150 мм и труба 100 мм «для экономии» — вентилятор упирается в сопротивление, которого не было в его паспорте.
- Нахлёст стыка против потока воздуха. Соединение постепенно раскрывается изнутри и через сезон-другой начинает подсасывать или сифонить.
- Нет крепления по длине. Провисшая между двумя точками опоры труба со временем собирает конденсат в нижней точке и добавляет шум от вибрации.
Каждая из этих ошибок по отдельности не критична, но на реальном объекте они обычно идут парой-тройкой сразу — отсюда и вентиляция, которая формально смонтирована, но не тянет и раздражает шумом.
Где заказать жёсткие воздуховоды, переходники и отводы по чертежу
Там, где гибкая труба закрывает только короткий участок, а магистраль, отводы и переходники нужны из листового металла, порядок простой: чертёж или эскиз трассы — раскрой листа — гибка короба или трубы под нужное сечение — сварка швов.
Чертёж принимаем в любом распространённом формате — PDF, DWG, DXF; эскиз от руки со сфотографированными размерами тоже годится для расчёта, если на нём читаемы все сечения и длины участков. Если чертежа нет вовсе, а есть только описание трассы и место монтажа, технолог помогает довести эскиз до рабочего состояния — это не блокирует расчёт, но увеличивает срок его подготовки.
Фланцы и крепёжные пластины под воздуховоды раскраивают лазерной резкой с точностью, которая не требует подгонки на монтаже, а швы жёстких коробов и отводов под избыточное давление собирают и герметизируют на сварочных работах. Пришлите чертёж или эскиз трассы на расчёт — стоимость и срок считаем по факту сечений и материала.
