Гибкая подводка газовой плиты лопнула через два года — обычная история для дешёвого резинотканевого шланга, который снаружи выглядел исправным до самого разрыва. Правильный выбор для большинства приборов — гофрированная труба из нержавеющей стали AISI 304 (по отечественной маркировке — 12Х18Н10Т) с латунными фитингами на резьбе G1/2" или G3/4". Разберём, как устроена такая подводка, чем она отличается от резинового шланга, как подобрать диаметр и длину под конкретный прибор и в каком порядке её монтировать, чтобы соединение осталось герметичным.
Коротко: гибкая газовая подводка — это гофрированная нержавеющая труба (AISI 304 / 12Х18Н10Т) с латунными фитингами по торцам, уплотнёнными кольцом по плоскости накидной гайки. Стандартные резьбы — G1/2" под плиту и G3/4" под котёл или колонку, длина обычно 300–1500 мм. Кран перед прибором обязателен, гофру нельзя перекручивать при затяжке, а герметичность проверяют мыльным раствором, а не открытым огнём.
Устройство гибкой газовой трубы: из чего она сделана

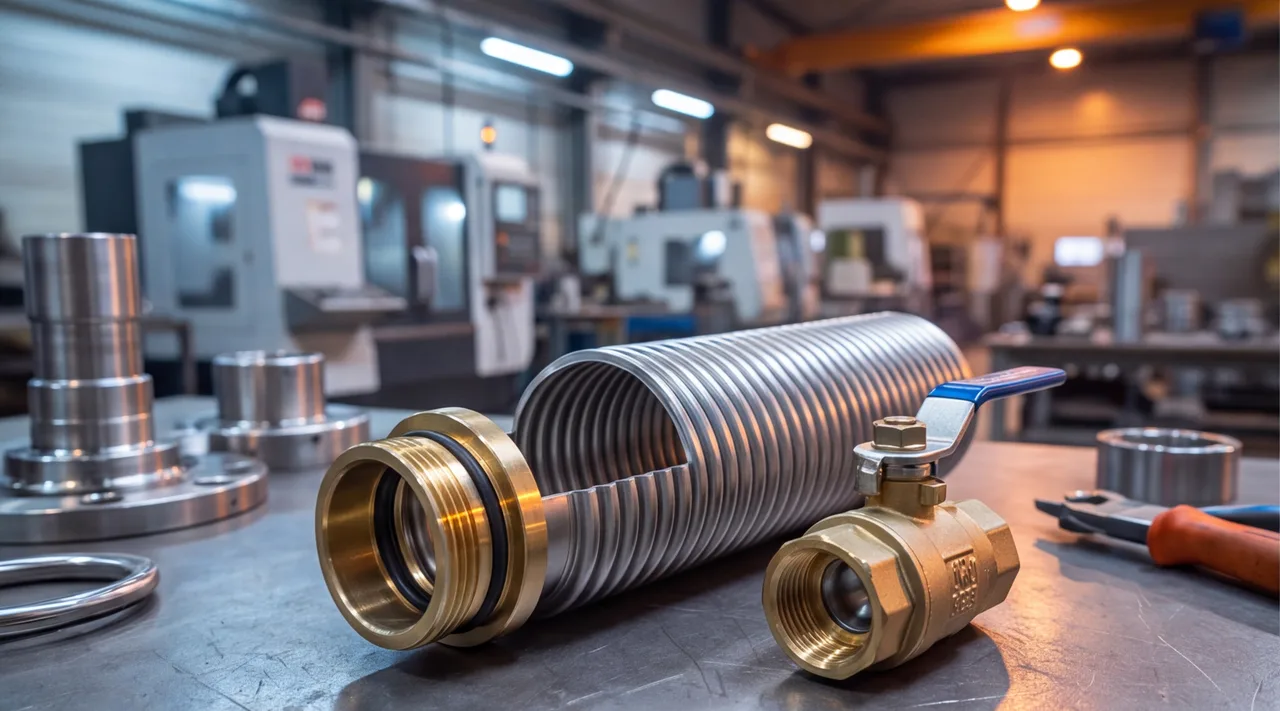

Гибкая газовая подводка — готовый узел для соединения стационарной трубы или крана с газовым прибором: плитой, водогрейной колонкой, настенным или напольным котлом. В её основе — гофрированная лента из тонкостенной нержавеющей стали, чаще всего марки AISI 304 (по отечественной маркировке — 12Х18Н10Т): устойчива к бытовой коррозии и не боится конденсата на трубе. Гофры — кольцевые или спиральные выступы — дают трубе гибкость, которой у гладкой трубы такого же диаметра нет: изгиб идёт по канавкам, а не за счёт растяжения металла.
По торцам гофрированная труба обжимается или сваривается с латунными фитингами. С одной стороны почти всегда стоит накидная гайка («американка») с уплотнительным кольцом внутри — она позволяет смонтировать подводку без вращения самой трубы. С другой стороны — резьбовой штуцер, наружный или внутренний, под ответную резьбу крана или редуктора. Уплотнительное кольцо в накидной гайке — резиновое, силиконовое или паронитовое, рассчитанное на контакт с газом, — герметизирует соединение по торцевой плоскости, а не по резьбе. Часть моделей дополнительно закрыта наружной оплёткой или ПВХ-чехлом — это защита гофры от механических повреждений при монтаже, а не элемент герметичности узла.
Гофрированная нержавеющая подводка против обычной: в чём разница
Негофрированная подводка — это резинотканевый шланг, силовой каркас которого просто обёрнут резиной или ПВХ. Материал стареет от нагрева, ультрафиолета и контакта с газовым конденсатом: резина теряет эластичность, на поверхности появляются трещины, а по внешнему виду до самого разрыва шланг может казаться исправным. Именно поэтому резинотканевую подводку меняют по календарному сроку, указанному производителем, а не по состоянию.
Гофрированная нержавеющая труба химически не стареет так, как резина, но у неё своя уязвимость — усталость металла от многократного изгиба и особенно от кручения. Гофра рассчитана на плавный изгиб радиусом в несколько диаметров трубы, а не на скручивание вдоль оси: перекручивание при монтаже — самая частая причина трещин именно у нержавеющей подводки, разбираем это отдельно ниже.
| Параметр | Гофрированная нержавеющая | Резинотканевая |
|---|---|---|
| Реакция на изгиб | Работает по гофре, без остаточной деформации | Гнётся за счёт эластичности резины |
| Реакция на кручение | Не рассчитана, перекручивание рвёт гофру | Кручение почти не критично |
| Реакция на нагрев рядом с плитой | Металл не боится локального нагрева | Резина твердеет и растрескивается |
| Визуальный контроль износа | Трещины и белый налёт видны на гофре | Трещины на резине видны не всегда |
| Порядок замены | По паспортному сроку или по повреждению | Строго по календарному сроку |
Диаметры, длины и резьбы: как подобрать подводку под прибор
Условный диаметр подводки для бытовых приборов почти всегда один из двух: DN15 с резьбой G1/2" — под газовую плиту, и DN20 с резьбой G3/4" — под настенный котёл, водогрейную колонку или прибор с более высоким расходом газа. Резьба задаёт присоединительный размер крана: если кран уже установлен на G1/2", подводку с G3/4" на него не поставить без переходника, а переходник — это дополнительное резьбовое соединение и дополнительное место для потенциальной течи.
| Типоразмер | Резьба фитингов | Типичная длина, мм | Применение |
|---|---|---|---|
| DN15 | G1/2" | 300–800 | Газовая плита, варочная панель |
| DN20 | G3/4" | 800–1500 | Настенный котёл, колонка |
| DN20 (усиленная) | G3/4" | 1000–3000 | Напольный котёл, удалённая установка |
Длину подбирают с запасом на естественное расположение прибора, но без лишней слабины: избыток сворачивают не кольцом, а плавной дугой, иначе в свёрнутой петле гофра снова работает на кручение. Если расстояние между краном и прибором нестандартное и серийная длина не подходит ни впритык, ни с большим запасом, ближе к делу заказать переходной штуцер или адаптер резьбы через механическую обработку на заказ, чем тянуть подводку большего запаса длины, чем нужно.
Порядок монтажа: от крана до газового прибора
Монтаж подводки — последовательность из шести проверяемых шагов, а не одно действие «прикрутить шланг». Пропуск любого шага не виден сразу и проявляется утечкой позже, уже под нагрузкой от вибрации прибора.
- Перекрыть газ на вводе перед началом работ и убедиться, что запах газа отсутствует.
- Проверить или установить шаровой газовый кран перед прибором — если крана нет или он не отключается независимо от общего стояка, сначала монтируют кран, а не подводку.
- Подобрать длину и трассу так, чтобы подводка легла без натяжения, без острых перегибов и без витков — прибор при этом должен свободно отодвигаться для обслуживания.
- Уплотнить резьбу крана материалом, допущенным для газа (см. следующий раздел), — до навинчивания фитинга подводки.
- Затянуть накидную гайку накидным или газовым ключом от руки до упора плюс контролируемый доворот — без перетяжки, которая продавливает уплотнительное кольцо, и без недотяжки, которая оставляет зазор.
- Проверить герметичность каждого резьбового и накидного соединения мыльным раствором под рабочим давлением — устойчивые пузыри в месте соединения означают, что узел нужно перебрать.
Шаги 4–6 обязательны для каждого разъёмного соединения на трассе — и на кране, и на накидной гайке подводки, и на резьбе самого прибора, если она разбиралась при монтаже.
Уплотнение резьбовых соединений: чем и как
На подводке фактически два разных узла уплотнения, и их путают чаще всего. Резьбовое соединение крана с трубой (G1/2" или G3/4") уплотняется по резьбе — льняной прядью с пастой, допущенной для газа, либо фторопластовой нитью для газовых соединений. Обычный сантехнический герметик для воды здесь не подходит: часть таких составов не рассчитана на контакт с углеводородами и со временем усыхает или разрушается, а не остаётся эластичным уплотнением.
Узел накидной гайки подводки устроен иначе: герметичность там держит не резьба, а уплотнительное кольцо, зажатое по плоскости торца. Мотать лён или наносить пасту на резьбу самой накидной гайки бессмысленно и вредно — задача этого узла решается заменой кольца, если оно продавлено или потрескалось, а не дополнительным уплотнением резьбы. На резьбе крана допустима только паста или лён, для которых производитель прямо указывает совместимость с газом — эта пометка есть в документации к составу, и именно она отличает газовую пасту от универсальной сантехнической, а не цвет или консистенция.
Что требует норматив: установка крана и проверка после монтажа
Монтаж подводки к бытовым газовым приборам регулируется сводом правил СП 62.13330 «Газораспределительные системы» и правилами безопасного использования газа в быту. На уровне требований, без цитирования конкретных пунктов, это выглядит так:
- перед каждым газовым прибором ставится отдельный запорный кран, а не общий кран на несколько приборов;
- кран и сама подводка остаются доступными для осмотра и отключения — скрытая прокладка в стене или под стяжкой не допускается;
- после монтажа каждое соединение проверяется на герметичность мыльным раствором под рабочим давлением газа;
- для поиска утечки никогда не используется открытый огонь — утечку показывают устойчивые пузыри, а не спичка.
Если подводку нужно прикрыть, например при прокладке по кухонному фартуку, короб делают съёмным, а не глухим — доступ к соединениям должен сохраняться. Для такого короба из тонколистового металла подойдёт гибка листового металла — сделать деталь по факту размещения трубы, а не подбирать готовую под чужой размер.
Типичные ошибки монтажа и почему они опасны
- Перекручивание гофры при затяжке накидной гайки. Труба проворачивается вместе с гайкой, гофра работает на кручение вместо изгиба — на канавках появляются трещины, и подводка начинает течь не сразу, а спустя месяцы вибрации от прибора.
- Растяжение подводки сверх её длины. Установка «внатяг» истончает металл гофры в местах максимального изгиба — итог тот же, что и при перекручивании, только развивается медленнее.
- Уплотнение сантехническим герметиком вместо газового льна или пасты. Часть герметиков для воды не держит контакт с газом и со временем усыхает — соединение, герметичное на приёмке, начинает травить через несколько недель.
- Отсутствие отдельного крана перед прибором. При аварии или ремонте прибор нельзя отключить, не перекрывая газ на весь стояк или квартиру.
- Скрытая прокладка подводки в стене или под напольным покрытием. Нарушает требование норматива о доступности узла и лишает возможности увидеть трещину гофры до того, как она станет течью.
Когда менять подводку: срок службы и признаки износа
Срок эксплуатации указан на маркировке и в паспорте конкретного изделия — у разных производителей он разный, единой цифры для гофрированной нержавеющей подводки не существует, и ориентироваться на «в среднем N лет» из общих источников не стоит. Подводку меняют по истечении паспортного срока независимо от внешнего состояния, а вне графика — при появлении признаков износа.
Внешние признаки, по которым подводку меняют раньше срока: трещины или белый налёт на гребнях гофры, следы коррозии или зеленоватый налёт на латунном фитинге, деформация трубы после случайного натяжения или удара, продавленное или задубевшее уплотнительное кольцо в накидной гайке. Если рядом с подводкой ведутся ремонтные работы по металлу — например, узел крепления прибора требует переварить кронштейн через сварочные работы, — подводку на время работ снимают, а не защищают экраном на месте: гофра не рассчитана на брызги металла и локальный нагрев.
