Труба 100 мм есть одновременно в каталоге пластика, тонкого металла и гибкой фольги, и на вопрос «какую брать» продавец нередко отвечает «любую, все подходят» — а потом в вентиляции конденсат капает на потолок, или стык на водопроводе не держит давление. Разберём трубу 100 мм не как перечень всех существующих видов, а через рабочую сетку: какой материал уместен в вентиляции, канализации и водопроводе, по каким трём измеримым параметрам сузить выбор под конкретную задачу и на что смотреть при выборе поставщика, если серийный размер не подходит под проект.
Коротко: труба 100 мм бывает пластиковой (ПВХ, ПНД), гибкой металлической (алюминиевый воздуховод, гофрированная нержавейка) и жёсткой спиральновитой из оцинкованной стали. Материал выбирают по системе — вентиляция, канализация или водопровод, — а внутри системы по трём параметрам: рабочая температура, рабочее давление и способ монтажа. Нестандартный диаметр или металлическую трассу сводят на гибке листового металла под чертёж, а не подбирают из складского ряда.

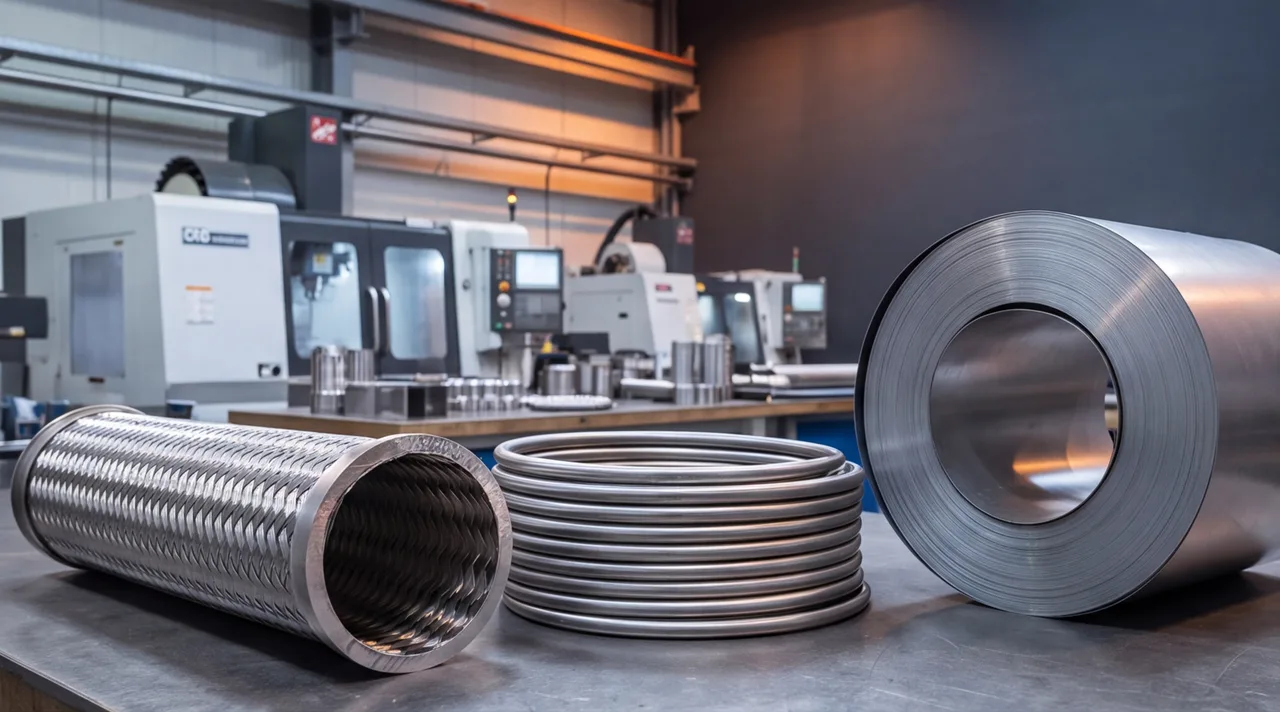

Какие трубы диаметром 100 мм бывают: материал и конструкция
Прежде чем сравнивать материалы по применению, полезно видеть весь ряд конструкций, из которых собирается трасса 100 мм — дальше выбор сузится по системе и по трём критериям.
- Гофрированная труба ПВХ — гибкий рукав из поливинилхлорида на бухте, режется по месту, соединяется раструбом без сварки.
- Труба ПНД (полиэтилен низкого давления) — гладкая или гофрированная, в бухтах и прямых отрезках, для напорных и безнапорных сетей.
- Алюминиевый гибкий воздуховод — тонкая лента, свёрнутая по спирали на растяжимом каркасе, сжимается и растягивается по месту монтажа.
- Гофрированная нержавеющая труба — тонкостенная лента из нержавеющей стали с гофрой и накидными гайками на концах.
- Спиральновитая труба из оцинкованной стали — жёсткое изделие, свёрнутое из полосы листового металла с фальцевым замковым швом, диаметр и длина — под заказ.
Материал и область применения: вентиляция, канализация, водопровод
Один и тот же диаметр 100 мм закрывает три разные системы, и переносить трубу из одной в другую без проверки нельзя: то, что держит воздух в вентиляции, не всегда держит давление воды.
| Материал | Область применения | На что смотреть при выборе |
|---|---|---|
| ПВХ гофрированная и гладкая | Безнапорная канализация, реже — бытовая вентиляция | Герметичность раструбового стыка с резиновым уплотнителем, стойкость к температуре стоков |
| ПНД | Наружный водопровод, напорная и безнапорная канализация | Марка PE80 или PE100 и SDR — отношение диаметра к толщине стенки, от него зависит допустимое давление |
| Алюминиевый гибкий воздуховод | Вентиляция, подключение вытяжек и климатической техники | Стойкость к нагреву и конденсату, растянутая длина увеличивает сопротивление воздуха в канале |
| Гофрированная нержавеющая сталь | Горячее водоснабжение и отопление, отдельно — газ | Исполнение сертифицировано под конкретную среду, газовую и водяную трубу нельзя менять местами |
| Оцинкованная сталь, спиральновитая | Стационарные трассы приточно-вытяжной вентиляции | Толщина стенки металла и класс герметичности короба — плотный или нормальный |
Критерии подбора: температура среды, давление, условия монтажа
Каталожная карточка редко указывает рабочие пределы прямо — их приходится сверять отдельно. Три параметра ниже дают измеримую границу, а не общие слова о надёжности.
| Критерий | Диапазон значений | Что это значит для выбора |
|---|---|---|
| Температура — ПВХ | до +60 °C | Для вытяжки над плитой и линий с горячей водой ПВХ не подходит |
| Температура — ПНД на воде | до +40 °C | Для ГВС и отопления нужен металл или сертифицированная гофрированная нержавейка |
| Температура — металл и алюминиевый воздуховод | 100–150 °C | Подходит для технологического воздуха и вытяжек с горячим потоком |
| Давление — канализация | безнапорная, самотёк по уклону | Уклон трассы важнее прочности трубы на разрыв |
| Давление — водопровод ПНД | по марке SDR, обычно 6–16 атм | Марку SDR указывают в спецификации отдельной строкой, а не подразумевают по диаметру |
| Монтаж — короткий гибкий участок | хомут, раструб, самокомпенсация изгибов | Не требует сварки и фитингов, но ограничен по длине и жёсткости трассы |
| Монтаж — протяжённая трасса | сварка ПНД, фальцевый шов металла | Меньше разъёмных стыков — ниже риск протечки на скрытом участке |
Металлические спиральновитые трубы: как гибка листового металла формирует диаметр
Когда каталожный размер не подходит — трасса упирается в короб нестандартного сечения, или узлу нужна труба точно 100 мм с определённой толщиной стенки, — берут не готовое изделие, а заготовку под конкретный чертёж.
Спиральновитую трубу формируют из полосы листового металла, чаще всего из оцинкованной стали толщиной 0,5–0,8 мм, на спиральнозакаточном стане: лента подаётся под углом, а формующие ролики сворачивают её в спираль. Это и есть гибка листового металла в чистом виде — тот же принцип, что при формовке коробов и отводов, только виток идёт по спирали, а не по прямой линии гиба. Кромки соседних витков схватываются фальцевым замковым швом — вальцовка формирует его без сварки, поэтому труба остаётся герметичной без дополнительного шва по всей длине.
Диаметр такой трубы задаётся настройкой стана, а не выбором из складского ряда, поэтому под 100 мм и под нестандартные размеры, которых нет в магазине вентиляционных материалов, идёт одна и та же операция. На прямых участках большого диаметра продольный шов при необходимости дополнительно проваривают — это уже отдельная операция, сварочные работы после формовки.
Утепление и монтаж: как избежать конденсата и теплопотерь
Изоляция нужна не на всей трассе подряд, а на конкретных рисковых участках — переносить правило «утеплять везде» на весь дом дорого и бессмысленно.
- Наружные участки и вентфасады. Утепление обязательно на всей трубе за пределами отапливаемого контура — без него на металле и пластике образуется конденсат при перепаде температур.
- Неотапливаемый подвал и чердак. Зона риска промерзания для водопровода — участок утепляют независимо от его длины.
- Толщина слоя. Для трубы 100 мм на улице закладывают не тоньше 30–50 мм минеральной ваты или вспененного каучука, точная толщина зависит от климатической зоны.
- Нахлёст на стыках. Изоляцию укладывают с нахлёстом не менее 50 мм и проклеивают шов — иначе стык становится мостиком холода и точкой конденсата первым.
Обозначение трубы на чертеже: как читать спецификацию
В спецификации трубу описывают тремя составляющими: материал, условный диаметр (или наружный размер) и стандарт, по которому она изготовлена или испытана. Для вентиляционного воздуховода это обычно материал и диаметр без привязки к отдельному номеру ГОСТ на само изделие — короб не типовая деталь с закреплённым обозначением. Для труб и коробов, которые попадают в раздел металлоконструкций чертежа, оформление ведут по ГОСТ 2.411 — этот стандарт задаёт общие правила черчения металлоконструкций, а не буквенный код самой трубы. Расшифровку конкретных условных обозначений на присланном чертеже мы всегда уточняем у конструктора до запуска в работу: угадывать обозначение по памяти обходится дороже одного уточняющего звонка.
Как выбрать поставщика или производителя трубы 100 мм
Когда труба нужна не серийная, а под чертёж — нестандартный диаметр или партия под конкретный монтаж, — выбор поставщика решает больше, чем цена за метр. Перед заказом проверяют пять пунктов.
Если труба 100 мм нужна не со склада, а под чертёж — с нестандартной толщиной стенки, длиной или посадочным местом, — пришлите чертёж на изготовление деталей по чертежам: технолог подберёт материал и способ формовки под вашу систему. Если диаметр или толщина под вопросом, отправьте эскиз на расчёт — предложим варианты под температуру, давление и способ монтажа конкретной трассы.
