Запрос «гибкая труба» в поиске выдаёт вперемешку металлическую подводку для газа, полимерную гофру для ливнёвки и резиновый рукав для аспирации — а это три разных материала с разными пределами по температуре, давлению и изгибу, а не варианты одного и того же изделия. Ошибка в выборе оборачивается либо переплатой за ненужную прочность, либо аварией: прорванным на давлении шлангом или лопнувшей на морозе гофрой. Разбираем, чем отличаются гофрированная нержавейка, полимерные трубы классов SN и резинотканевые рукава, и когда стандартного каталожного шланга уже недостаточно.
Коротко: гибкая труба — это три разных семейства, а не один товар. Гофрированная нержавеющая труба (AISI 304/316) выдерживает давление бытовых сетей до 1,6 МПа — подводка газа и воды, кабельные трассы, вибровставки на насосах. Полимерная гофра классифицируется по кольцевой жёсткости SN2–SN16, для дренажа и ливнёвки чаще всего это диаметры 200–300 мм — она безнапорная, речь о нагрузке от грунта, а не о напоре. Резинотканевый рукав — самый гибкий из трёх, но уступает нержавейке по температуре и давлению, его ниша — сыпучие среды и вибронагруженные узлы. Если диаметр, температура или давление выходят за каталожный ряд производителя — нужен нестандартный узел под чертёж, а не подбор по каталогу.
Что называют гибкой трубой и почему это не один материал

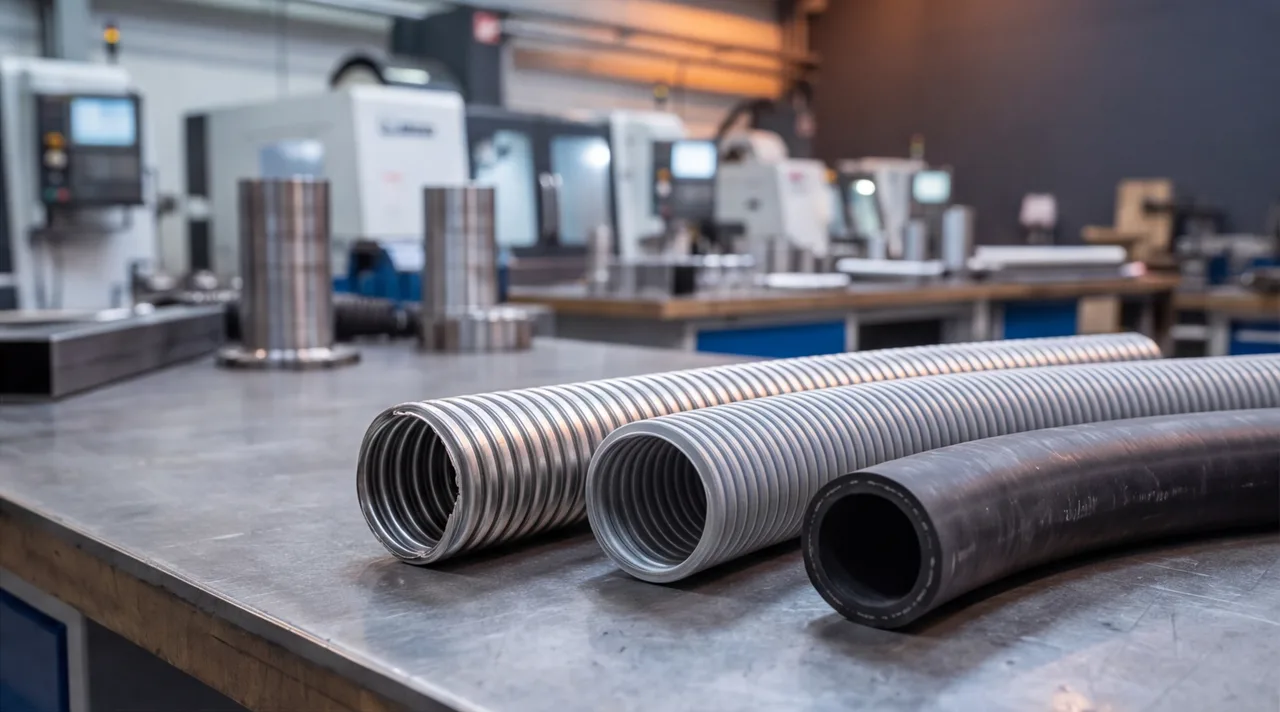

Под «гибкой трубой» в поиске скрываются три разных материала, и первым делом стоит понять, в какую группу попадает ваша задача. Труба сантехническая и труба железная в привычном смысле — это жёсткие трубы: стальные, оцинкованные, полипропиленовые, которые не гнутся руками и держат форму сами по себе. Гибкая труба устроена иначе: она рассчитана на то, чтобы менять форму при монтаже или в работе, и делится на три семейства с разными материалами и назначением.
- Гофрированная нержавеющая труба — металл, гнётся вручную, держит температуру и давление, применяется в сантехнике, газоснабжении, кабельных трассах.
- Полимерная гофрированная труба — пластик, безнапорная, применяется в дренаже и канализации, классифицируется по кольцевой жёсткости SN.
- Резинотканевый рукав — эластичный материал на тканевой основе, применяется там, где нужна гибкость на разрыв и работа с вибрацией или сыпучими средами.
Отдельно стоит фановая труба — это вопрос не гибкости, а назначения: вертикальный стояк вентиляции канализации, который чаще всего выполняют жёсткой ПВХ-трубой. Путают его с гибкой трубой обычно из-за гофрированной вставки в месте прохода через перекрытие — узкого куска гофры, а не всей трубы целиком.
Гофрированная металлическая труба: нержавейка для сантехники, газа и кабеля
Гофрированная металлическая труба — тонкостенная нержавеющая трубка с поперечными или винтовыми гофрами, которые придают ей гибкость при сохранении прочности стенки. Материал — нержавеющая сталь AISI 304 для общего применения и AISI 316 с добавкой молибдена там, где среда агрессивнее: минерализованная вода, влажный воздух с хлоридами, химически активные стоки. Разница с жёсткой трубой ощущается руками: гофру гнут без инструмента и без риска заломить стенку, а оцинкованная или стальная труба под тем же усилием либо не гнётся, либо трескается по шву или резьбе.
Типовые применения гофрированной нержавеющей трубы:
- гибкая подводка воды и газа к сантехническим приборам и котлам — там, где жёсткая труба потребовала бы точной подгонки под расстояние и углы;
- защита кабельных трасс — гофра держит форму трассы и защищает изоляцию кабеля от истирания на изгибах и в местах прохода через стены;
- вибрационные вставки на насосном и компрессорном оборудовании — гофра гасит вибрацию корпуса, не передавая её на жёсткий трубопровод;
- сильфонные компенсаторы — тот же гофрированный принцип, но рассчитанный на многократное осевое сжатие и растяжение под тепловое расширение трубопровода.
У бытовой подводки воды и газа обычно уже есть готовая арматура на концах — накидная гайка или резьбовой штуцер, и для стандартных диаметров это готовое изделие, которое нет смысла заказывать индивидуально. Нестандартный случай начинается там, где нужен другой диаметр, нетиповая длина под конкретный монтаж или приварка фланца вместо резьбового соединения — тогда это уже не подводка из магазина, а сборный узел под чертёж.
Полимерная гофрированная труба и класс кольцевой жёсткости SN
Полимерная гофрированная труба — двухслойная конструкция из полиэтилена или полипропилена: гладкая внутренняя стенка для протока и гофрированная наружная для жёсткости при малой массе. В отличие от металлической гофры, она безнапорная — предназначена для самотёчных систем, а не для труб под давлением, и её ключевая характеристика — не толщина стенки и не диаметр, а класс кольцевой жёсткости SN (stiffness nominal).
SN — это минимальная кольцевая жёсткость трубы, то есть способность не деформироваться под нагрузкой от засыпки грунтом, выраженная в кН/м². Чем выше цифра в маркировке, тем больше нагрузки труба держит после засыпки и тем на большую глубину заложения и под более тяжёлый проезд сверху её можно укладывать.
| Класс SN | Мин. кольцевая жёсткость, кН/м² | Типовое применение |
|---|---|---|
| SN2 | 2 | дренаж без наземной нагрузки, придомовые системы |
| SN4 | 4 | безнапорная канализация в грунте без интенсивного движения сверху |
| SN8 | 8 | ливнёвая канализация под тротуаром и лёгким проездом |
| SN16 | 16 | сети под проезжей частью и на значительной глубине заложения |
Диаметры, которые чаще всего встречаются в дренаже и ливнёвке, — 200 и 300 мм, хотя ряд производителей предлагает шире. Гнётся полимерная гофра ограниченно: на протяжённых прямых участках работает жёсткость самого профиля, а повороты трассы делают через фитинги и колодцы, а не изгибом трубы на монтаже, как это принято с металлической гофрой.
Резинотканевые и армированные рукава: где металл и пластик не подходят
Резинотканевый рукав — эластичная резиновая стенка, армированная одним или несколькими слоями технической ткани или корда. От металлической гофры и полимерной трубы его отличает главное свойство — эластичность самого материала, а не только конструктивная гибкость за счёт формы гофра. Рукав можно многократно перегибать, скручивать и растягивать без усталостного разрушения — ни металл, ни жёсткий пластик такой же формы столько не выдержат.
Такой рукав закрывает ниши, где не подходят ни металл, ни жёсткий полимер:
- транспортировка сыпучих материалов в системах аспирации и пневмотранспорта — рукав гасит удары фракции о стенку и работает под разрежением;
- подача технической воды и сжатого воздуха низкого давления там, где линия должна гнуться при монтаже и обслуживании оборудования;
- вибронагруженные соединения насосов и компрессоров — там, где металлическую гофру пришлось бы менять из-за усталостных трещин, резинотканевый рукав держит циклическую вибрацию дольше.
Не стоит путать резинотканевый рукав с рукавом высокого давления (РВД): у РВД тоже резиновая основа, но силовой каркас — металлическая оплётка или навивка, рассчитанная на десятки МПа для гидравлики. Резинотканевый рукав в такое давление не работает — его задача другая: гибкость и работа с абразивной или сыпучей средой при умеренном давлении или разрежении.
Металл против полимера против рукава: температура, давление, радиус изгиба
Когда выбор стоит между тремя семействами, решают не привычка и не цена на витрине, а три параметра: до какой температуры и давления работает труба и на какой минимальный радиус её можно согнуть без повреждения.
| Параметр | Гофрированная нержавейка | Полимерная гофра (SN) | Резинотканевый рукав |
|---|---|---|---|
| Рабочая температура | от глубокого мороза до высокой; у промышленных сильфонных компенсаторов — на уровне нескольких сотен градусов | умеренная, у стандартных марок полиэтилена и полипропилена обычно не выше +40…+60 °C | ограничена стойкостью резины к нагреву — как правило, ниже, чем у металла; у теплостойких компаундов выше |
| Рабочее давление | высокое, рассчитана на напорные бытовые и промышленные линии воды и газа | труба безнапорная, рассчитана на нагрузку от грунта, а не на внутреннее давление | низкое избыточное давление либо разрежение, не силовой элемент напорной линии |
| Минимальный радиус изгиба | несколько диаметров, гнётся вручную прямо на монтаже | практически не гнётся на монтаже — повороты трассы через фитинги и колодцы | наименьший из трёх, допускает многократный перегиб и скручивание |
| Ресурс на изгиб и вибрацию | десятки-сотни циклов у гофры; у сильфонных компенсаторов — под расчётный ресурс изделия | не рассчитана на изгиб в эксплуатации, работает как жёстко уложенная труба | наибольший ресурс на циклический изгиб и вибрацию среди трёх материалов |
Практический вывод: если в задаче есть высокая температура или напор — выбор смещается к металлу. Если задача — безнапорный самотёк в грунте, это зона полимера с подбором по SN. Если нужна многократная гибкость на разрыв или работа с вибрацией и сыпучей средой — это резинотканевый рукав, и переплачивать за нержавейку там, где решает именно эластичность, смысла нет.
Смежные виды: труба в ППУ-изоляции, гибкий воздуховод и труба для тёплого пола
Три соседних запроса, которые путают с обычной гофрой, потому что называются похоже, а устроены иначе.
Труба в ППУ-изоляции — не отдельный материал, а сборный узел «труба в трубе»: внутренний гофрированный или гладкий сердечник, слой пенополиуретановой изоляции и наружный защитный кожух — полиэтиленовый или металлический. Такой узел применяют в теплотрассах и трубопроводах, где важно одновременно и гнуться на поворотах, и не терять тепло по длине трассы. Отдельно изолированный сердечник без наружного кожуха — это ещё не труба в ППУ, а лишь один из её слоёв.
Гибкий воздуховод по конструкции ближе всего к гофрированной металлической трубе или к её облегчённой алюминиевой версии: тот же гофр, но материал и толщина стенки рассчитаны на движение воздуха, а не воды или газа под давлением, поэтому воздуховод легче и дешевле, но не годится на замену сантехнической подводке.
Труба для тёплого пола — отдельная категория, к которой три описанных выше семейства прямого отношения не имеют: контуры тёплого пола делают из сшитого полиэтилена (PEX) или металлопластика, рассчитанных на постоянный нагрев теплоносителя и укладку петлёй с фиксированным шагом. Это не наш профиль изготовления, но если рядом с контуром тёплого пола в проекте нужен узел из гофрированной трубы, сильфонного компенсатора или гнутого металлического кожуха — это уже задача для механообработки, а не для трубы тёплого пола как таковой.
Ещё один смежный запрос — «теплообменник труба в трубе»: это не изоляционная конструкция, а способ передачи тепла между двумя средами через стенку внутренней трубы, коаксиально вложенной во внешнюю. С трубой в ППУ-изоляции его объединяет только общий принцип «труба в трубе», а назначение и конструкция разные.
Когда стандартного гибкого шланга недостаточно
Каталожный гибкий шланг — готовое изделие под стандартный ряд диаметров, длин и присоединительных резьб. Индивидуальное изготовление нужно там, где хотя бы один параметр выходит за этот ряд:
- диаметр или длина не попадают в стандартный ряд производителя;
- рабочая температура или давление выше каталожного предела готового изделия;
- на конце нужен не резьбовой штуцер, а фланец под конкретный ответный фланец оборудования;
- узел работает как компенсатор теплового расширения и должен быть рассчитан на осевой ход, а не просто гнуться при монтаже;
- гофрированный сердечник нужно закрыть защитным кожухом нестандартной формы — под насос, под проём в стене, под конкретное посадочное место.
Типовой такой узел собирается послойно, и на каждом слое — своя операция:
Сильфонный компенсатор — это гофрированный элемент, специально рассчитанный на многократное осевое сжатие и растяжение под тепловое расширение трубопровода, а не просто гибкая вставка. Он соединяется с трубопроводом через фланцевое соединение — приварной или свободный фланец под ответный фланец на линии заказчика. Кожух вокруг такого узла — обычно результат гибки листового металла: лист гнётся по контуру компенсатора и сваривается в защитный короб или обечайку.
Что подготовить для заказа нестандартного узла
Расчёт нестандартного узла с гибкой трубой идёт быстрее и точнее, если в заявке сразу есть четыре вещи:
- Чертёж или эскиз узла — с длиной, диаметром, положением фланцев и допустимым ходом компенсации, если он нужен.
- Рабочая среда, давление и температура — вода, газ, воздух или сыпучий материал; рабочее и максимальное давление; диапазон температуры, включая кратковременные пиковые значения.
- Присоединительные размеры — тип и размер резьбы или фланца, диаметр ответной детали на стороне оборудования.
- Требуемый срок и партия — единичный узел для ремонта или партия под серию оборудования: это меняет и технологию, и цену.
Дальше по этим данным технолог считает материал сердечника, тип соединения и нужен ли защитный кожух: из гнутого листа с приваркой на сварочном участке, или фланец и переходник, выточенные под конкретный диаметр на токарной обработке. Присылайте чертёж или эскиз на изготовление деталей по чертежам либо на расчёт, если технология ещё не выбрана и нужен совет, каким узлом заменить типовой гибкий шланг.
