Снабженец выбирает гибкую металлическую трубу по каталогу поставщика, где нержавеющая и обычная стальная гофротруба одного диаметра отличаются в цене в полтора-два раза, а разница между ними описана одной строкой — «стойкость к коррозии выше». Для конструктора и технолога этого недостаточно: труба ставится на конкретный объект с конкретной средой, температурой и вибрацией, и ошибка в выборе материала обнаруживается не при монтаже, а через полгода эксплуатации, когда труба уже зашита в стену или короб. Разберём, чем гофра стального исполнения отличается от нержавеющей по факту, а не по рекламному описанию, и что смотреть в паспорте и сертификате партии, чтобы не получить трубу с заниженной толщиной стенки под видом полноценной.
Коротко: гибкость трубы даёт гофрированная стенка, а не тонкий металл. Нержавеющая сталь AISI 304 — база для влажных и умеренно агрессивных сред, AISI 316L — только там, где есть хлориды и агрессивная химия. Углеродистая и оцинкованная сталь достаточны в сухом отапливаемом помещении без агрессивной среды. Ресурс гофры чаще всего убивает не давление, а вибрация и температурные циклы. При приёмке партии сверяйте маркировку на трубе с номером партии в сертификате и промеряйте толщину стенки на срезе — на слово поставщику верить нельзя.

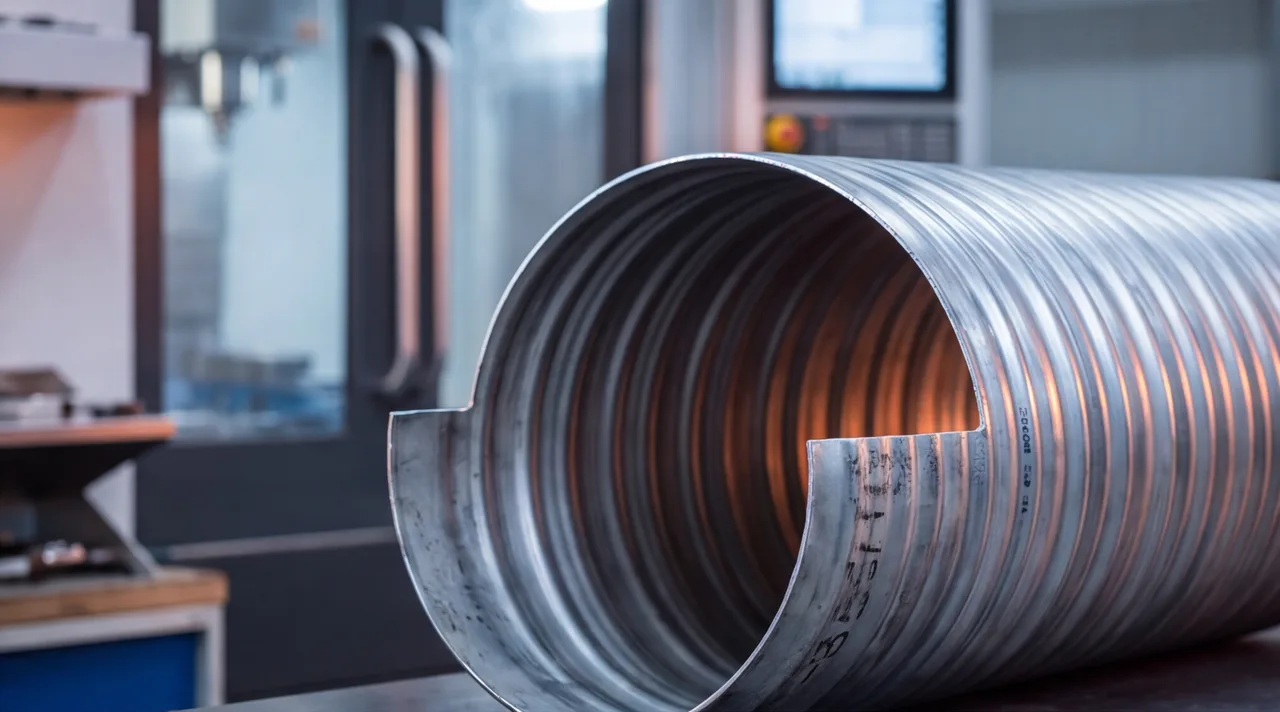

Что такое гибкая металлическая труба и как устроена гофра
Гибкая металлическая труба изгибается руками, без трубогиба и нагрева, потому что её стенка сформирована в кольцевую или спиральную гофру. Плоский металл в такой геометрии не согнулся бы на радиус в несколько диаметров без залома, а гофра работает как гармошка: при изгибе один участок чуть растягивается, соседний — чуть сжимается, и труба принимает форму без потери герметичности. Отсюда частая путаница снабженцев: гибкость — это свойство формы стенки, а не признак тонкого или «облегчённого» металла. У двух труб с одинаковой на глаз гибкостью толщина стенки может отличаться в полтора раза, и именно она, а не гибкость, определяет ресурс изделия.
У гофры есть шаг — расстояние между соседними волнами. Мелкий шаг даёт более плотную стенку и меньший минимальный радиус изгиба, крупный обычно ставят на трубы большего диаметра. Поверх гофры для механической защиты часто идёт оплётка из стальной или нержавеющей проволоки — она не держит давление, а защищает стенку от истирания и случайного пореза при монтаже. На концах — фитинг с накидной гайкой или под сварку; именно фитинг и его уплотнение чаще всего ограничивают температуру эксплуатации сильнее, чем сама труба.
Нержавеющая сталь: марки и где она обязательна
В каталогах гибких труб нержавеющую сталь почти всегда указывают маркой AISI, а не по ГОСТу — так сложилось в этом сегменте, и это нормально: маркировка AISI 304 или AISI 316L будет и в паспорте, и в сертификате партии. AISI 304 — базовая хромоникелевая нержавеющая сталь, основной материал для гибких труб внутри зданий: она стоит во влажных помещениях, санузлах, вентиляции, местах с умеренно агрессивной средой и держит конденсат без видимой коррозии на разумном сроке эксплуатации.
AISI 316L дополнительно легирована молибденом, и именно молибден делает так, что эта сталь держит хлориды заметно лучше, чем AISI 304: там, где в воздухе или в среде присутствуют хлорид-ионы — прибрежный климат, бассейны, пищевые производства с хлорсодержащей мойкой, химические цеха, — обычная 304-я склонна к точечной коррозии, а 316L держится намного дольше. Индекс L означает пониженное содержание углерода: сталь меньше подвержена межкристаллитной коррозии после сварки и термического воздействия. Поэтому 316L — не «премиальная» версия 304 для перестраховки, а ответ на конкретную угрозу — хлориды и агрессивную химию. Ставить 316L там, где хватает 304, — переплата; ставить 304 там, где нужна 316L, — ошибка, которая проявится через месяцы свищами на гофре.
Углеродистая и оцинкованная сталь: когда их достаточно
Гибкая труба из углеродистой стали не хуже нержавеющей «в принципе» — она рассчитана на другой диапазон условий. Внутри отапливаемого сухого помещения, без контакта с влагой, конденсатом и химически активными парами, углеродистая сталь работает без видимых проблем годами и стоит заметно дешевле нержавеющей: на объёме в сотни метров трубы разница ощутима.
При этом углеродистая сталь уступает по коррозионной стойкости AISI 304 в любой среде с влагой или химией — здесь спора нет, вопрос лишь в том, есть ли эта среда на объекте. Оцинкованная сталь снижает риск коррозии относительно обычной углеродистой: цинковое покрытие работает как жертвенный анод и защищает металл даже при локальном повреждении поверхности. Это разумный средний вариант для наружной прокладки под защитным коробом или в помещениях с эпизодической влажностью, где переплачивать за нержавейку не нужно, но голая углеродистая сталь начнёт ржаветь быстро.
Таблица: условия эксплуатации → материал трубы
Формула «нержавейка лучше, сталь дешевле» ничего не говорит инженеру, которому нужно закрыть конкретный узел. Таблица ниже — не теория, а сопоставление сценария эксплуатации и материала, которого для него достаточно.
| Условия эксплуатации | Что критично | Материал трубы |
|---|---|---|
| Сухое отапливаемое помещение | нет влаги и химии | углеродистая сталь |
| Наружная прокладка под кожухом | эпизодическая влага | оцинкованная сталь |
| Санузел, вентиляция, конденсат | постоянная влажность | нержавеющая сталь AISI 304 |
| Газоснабжение | конденсат в линии, требования сертификации | нержавеющая сталь AISI 304 |
| Пищевое производство | мойка, хлорсодержащие моющие средства | нержавеющая сталь AISI 316L |
| Прибрежный климат, бассейны | хлориды в воздухе или воде | нержавеющая сталь AISI 316L |
| Котельная, участок у горячего оборудования | повышенная температура | нержавеющая сталь, термостойкий фитинг |
| Открытая улица без кожуха | осадки, УФ, перепады температур | нержавеющая сталь AISI 304 или 316L |
Если объект сочетает несколько факторов — например, наружная прокладка в приморском городе с перепадом температур, — ориентируйтесь на самый жёсткий из них: конденсат плюс хлориды означает 316L, а не компромиссную оцинковку.
Температура, давление и вибрация: как они сужают выбор
Статическое давление гофра держит с запасом — это не тот параметр, что определяет ресурс изделия на практике. Куда важнее циклические нагрузки: каждый цикл нагрева-охлаждения и каждое колебание от насоса, компрессора или вентилятора чуть изгибает металл в одних и тех же точках гофры. Вибрация ускоряет усталостное разрушение гофрированной трубы — трещина в стенке появляется не там, где давление выше, а там, где амплитуда колебаний максимальна: обычно у самого фитинга, где труба закреплена жёстко, а колебания ещё не погашены.
Температурный режим действует похоже: постоянный нагрев-охлаждение вызывает расширение и сжатие металла, и на тех же точках гофры накапливается усталость. Здесь же проходит и практическая граница применения материала: температурный режим ограничивает применение углеродистой стали сильнее, чем нержавеющей — при повышенной температуре у необработанной углеродистой стали быстрее развивается окалина и коррозия, а уплотнение фитинга (резина, паронит) часто становится узким местом раньше самой трубы. Для участков рядом с горячим оборудованием разумно закладывать запас не только по материалу трубы, но и по классу фитинга — паспорт изделия обязан явно указывать верхнюю границу температуры для конкретного исполнения.
Таблица: что смотреть в паспорте и сертификате при приёмке партии
Приёмка партии без сверки документов — это не приёмка, а доверие на слово поставщику. У гибкой металлической трубы есть два обязательных документа — паспорт изделия и сертификат соответствия, — и оба стоит открывать до того, как труба уйдёт на монтаж, а не после жалобы монтажника на «странную» трубу.
| Пункт документа | Что проверить | Как распознать несоответствие |
|---|---|---|
| Марка стали | AISI 304 / 316L / углеродистая — соответствие заказу | марка не указана или обозначена общей фразой «нержавеющая сталь» |
| Номер партии | совпадает с маркировкой на самой трубе | маркировка на трубе не читается или не совпадает с сертификатом |
| Толщина стенки | номинал совпадает с заказанным исполнением | в документе указан широкий диапазон вместо конкретного числа |
| Дата выпуска | партия не пролежала на складе поставщика годами | дата отсутствует или сильно отличается от даты отгрузки |
| Маркировка на изделии | читаемая, нанесена по всей длине или через равный шаг | маркировка есть только на бирке бухты, а не на самой трубе |
Сертификат соответствия подтверждает марку стали гибкой металлической трубы, а толщина стенки подтверждается паспортом изделия — это два разных документа с разной зоной ответственности, и подмена одного другим — частый способ продать облегчённую партию под видом полноценной.
Заниженная толщина стенки: как её поймать до монтажа
Толщина стенки — самый простой в подделке и самый дорогой по последствиям параметр гибкой трубы: с виду и на ощупь партия с заниженной на десятые доли миллиметра стенкой не отличается от нормальной, а ресурс у неё меньше в разы, особенно там, где есть вибрация или частые изгибы при монтаже.
Проверяется это без лаборатории. Отрежьте кусок трубы от начала партии, а не с конца бухты, где нередко лежит контрольный «выставочный» отрезок, и промерьте стенку на срезе штангенциркулем или, для точности, микрометром — в нескольких точках по окружности гофры, а не в одной. Расхождение с паспортным номиналом больше обычного производственного допуска — повод остановить приёмку и запросить повторный сертификат, а не «доработать на объекте» урезанной трубой.
Где нужна нестандартная гибка металла под трубную обвязку
Выбор материала трубы закрывает только часть задачи: почти всегда рядом нужны крепления, хомуты, защитные короба и переходные пластины под фитинг — это уже отдельные детали из листового металла, которые вырезают и гнут под конкретную трассу.
Гибка листового металла изготавливает крепления и кожухи для гибкой металлической трубы, когда типового крепежа из каталога не хватает — например, короб нестандартного сечения для наружной прокладки или переходная пластина под угол монтажа, которого нет в стандартной оснастке. Материал кожуха выбирают по той же логике, что и трубу: снаружи и во влажной среде разумно предусмотреть цинкование или другое защитное покрытие, чтобы кожух не заржавел раньше трубы, которую он защищает.
Нужна деталь по чертежу — переходник, кронштейн, короб под нестандартную трассу — пришлите эскиз на гибку листового металла или на изготовление деталей по чертежам: технолог подберёт материал и толщину под условия эксплуатации и посчитает срок. Сомневаетесь в выборе материала — отправьте вопрос через расчёт по чертежу с пометкой, что нужна консультация.
