Ra 1.6 на чертеже — это среднее арифметическое отклонение профиля 1,6 мкм: такую поверхность даёт чистовое точение или фрезерование, шлифовка для неё не нужна. Ra 3.2 — грубее, ещё видны следы инструмента; Ra 0.8 — уже гладкая поверхность, обычно после шлифования. Число стоит рядом со знаком шероховатости — «галочкой», которую в разговоре часто зовут «корнем», — и нормируется ГОСТ 2789-73.
Коротко: Ra и Rz — два разных параметра шероховатости по ГОСТ 2789-73, друг в друга не пересчитываются. Чистовое точение и фрезерование дают Ra 1.6–3.2, шлифовка — Ra 0.4–0.8, для более гладкой поверхности нужна полировка или доводка. Старые классы шероховатости 1–14 сопоставляются с Ra и Rz по таблице ниже, но на чертеже пишут число, а не номер класса. Знак и его варианты разобраны в статье об обозначении шероховатости на чертеже, сам параметр — в статье «Ra — что это».
Ra 0,8, 1,6, 3,2, 6,3: что значат эти числа на чертеже
Чаще всего на чертежах встречаются пять значений из предпочтительного ряда. Чем меньше число, тем ровнее поверхность и тем дороже её получить: на границе между Ra 1,6 и Ra 0,8 токарный станок уступает место шлифовальному.
| Ra, мкм | Как выглядит поверхность | Чем получают | Где ставят |
|---|---|---|---|
| 6,3 | видны следы резца или фрезы, на ощупь шероховатая | получистовое точение и фрезерование | несопрягаемые поверхности, торцы, фаски |
| 3,2 | риски заметны, но мелкие | чистовое точение, фрезерование на малой подаче | свободные поверхности, крепёжные отверстия |
| 1,6 | ровная матовая, риски различимы только вблизи | чистовое точение и фрезерование острым инструментом | посадочные поверхности, неподвижные соединения |
| 0,8 | гладкая, лёгкий блеск | тонкое растачивание, развёртывание, шлифование | подвижные посадки, шейки валов |
| 0,4 | гладкая с блеском, рисок не видно | шлифование | подшипниковые посадки, уплотняемые поверхности |
Что значит Ra под корнем и как читать запись в углу поверхности
«Корень» — это разговорное название знака шероховатости: галочка с числом рядом напоминает знак радикала. Само число — значение Ra в микрометрах (1 мкм = 0,001 мм). Если перед числом стоит буква, например Rz 20, параметр другой. Если знак стоит в правом верхнем углу чертежа, он относится ко всем поверхностям, кроме отмеченных отдельно. Подробно о форме знака и кружке в его вершине — в статье «Обозначение шероховатости на чертеже».
Зачем шероховатость поверхности нормируют по ГОСТ
Шероховатость — это совокупность микронеровностей профиля поверхности с относительно малым шагом, которые остаются после механической обработки независимо от того, насколько точно выдержан номинальный размер детали. Деталь может быть выточена в номинал по диаметру и при этом иметь поверхность, непригодную для конкретной задачи: слишком грубую для подшипниковой посадки или, наоборот, избыточно гладкую там, где это не нужно.
На глаз или на ощупь оценить шероховатость нельзя — восприятие поверхности пальцем не различает разницу между Ra 0.8 и Ra 3.2, хотя для сопрягаемой детали это разные посадки. ГОСТ 2789-73 «Шероховатость поверхности. Параметры, характеристики и обозначения» задаёт числовые параметры и терминологию, единую для конструктора, технолога и контролёра ОТК: если в чертеже указано конкретное значение Ra, все три стороны понимают его одинаково, а результат можно измерить прибором и сверить с требованием.
Параметры Ra и Rz: в чём разница и когда какой указывать
ГОСТ 2789-73 определяет несколько параметров шероховатости, но на чертежах деталей в подавляющем большинстве случаев встречаются два — Ra и Rz, и разница между ними не техническая формальность, а разный принцип измерения.
- Ra — среднее арифметическое отклонение профиля от средней линии, посчитанное по всем точкам базовой длины измерения. Это усреднённая характеристика: она сглаживает единичные острые пики и впадины и хорошо описывает поверхность в целом.
- Rz — высота неровностей профиля по десяти точкам: сумма средних значений пяти наибольших выступов и пяти наибольших впадин на базовой длине. Параметр чувствителен к отдельным резким пикам, даже если основная масса профиля ровнее.
Из-за разного принципа расчёта Ra и Rz не пересчитываются друг в друга по формуле — это частая ошибка на этапе заказа, когда снабженец пытается перевести одно значение в другое по универсальному коэффициенту. Соотношение между ними зависит от формы профиля и вида обработки: у поверхности с равномерными неровностями (шлифование, тонкое точение) ориентировочно Rz примерно в 4–5 раз больше Ra, а у поверхности с редкими глубокими рисками (черновое фрезерование, задиры) это соотношение может быть совсем другим. Если на чертеже нужен конкретный параметр, писать нужно именно его, а не близкое по смыслу значение другого.
Классы шероховатости 1–14 по ГОСТ 2789: таблица соответствия Ra и Rz
Номера классов остались в старых чертежах и справочниках: классы 1–5 привязаны к Rz, классы 6–14 — к Ra. Ниже — сопоставление с современным рядом значений. Границы классов в разных справочниках смещаются на ступень, поэтому таблица ориентировочная.
| Класс шероховатости | Ra, мкм (предпочтительный ряд) | Rz, мкм | Типовая поверхность |
|---|---|---|---|
| 1 | 50 | 320 | черновая, без требований |
| 2 | 25 | 160 | черновая обработка |
| 3 | 12,5 | 80 | получерновое точение/фрезерование |
| 4 | 6,3 | 40 | чистовое фрезерование, растачивание |
| 5 | 3,2 | 20 | чистовое точение, несопрягаемые поверхности |
| 6 | 1,6 | 10 | посадочные поверхности, крепёж |
| 7 | 0,8 | 6,3 | шлифование, ответственные посадки |
| 8 | 0,4 | 3,2 | тонкое шлифование, уплотнения |
| 9 | 0,2 | 1,6 | прецизионные подшипниковые посадки |
| 10–14 | 0,1 и ниже | 0,8 и ниже | доводка, суперфиниш, зеркальная полировка |
Таблица шероховатости по видам механической обработки
Вопрос, с которым чаще всего приходит заказчик, звучит не «что такое Ra», а «какую обработку заказать, чтобы получить нужное значение». Прямой связи между операцией и шероховатостью нет — она зависит от режимов, инструмента, жёсткости оснастки и материала, — но у каждого вида обработки есть достижимый диапазон, за пределы которого без смены технологии не выйти.
| Вид обработки | Достижимый Ra, мкм | Rz, мкм | Типовое применение |
|---|---|---|---|
| Черновое точение / фрезерование | 6,3–25 | 40–160 | несопрягаемые поверхности, заготовки под дальнейшую обработку |
| Получистовое точение / фрезерование | 3,2–6,3 | 20–40 | поверхности невысокой точности, отверстия под крепёж |
| Чистовое точение / фрезерование | 1,6–3,2 | 10–20 | присоединительные поверхности, посадки скольжения |
| Развёртывание, тонкое растачивание | 0,8–1,6 | 6,3–10 | отверстия под подшипники и втулки, точные посадки |
| Круглое и плоское шлифование | 0,4–0,8 | 3,2–6,3 | валы, ответственные посадки с натягом |
| Тонкое шлифование | 0,2–0,4 | 1,6–3,2 | уплотняемые поверхности, прецизионные подшипниковые узлы |
| Хонингование, суперфиниш, полировка | 0,025–0,1 | 0,1–0,8 | зеркальные поверхности, гидроцилиндры, измерительный инструмент |
Из таблицы следует практический вывод: если на чертеже стоит Ra 0.8 и мельче, чистового точения или фрезерования для этого недостаточно — деталь пойдёт на шлифовку дополнительной операцией. Указать в требованиях Ra 0.4 и рассчитывать получить его одним точением — значит запросить то, что технология не даёт, и получить либо отказ, либо неожиданное удорожание за счёт добавленной операции.
Как обозначить шероховатость на чертеже по ГОСТ 2.309-73
Правила простановки знаков шероховатости устанавливает ГОСТ 2.309-73. Знаков три, и различие между ними — не декоративное, а технологическое указание для исполнителя.
- Галочка без дополнений — способ образования поверхности не устанавливается, выбор обработки остаётся за технологом.
- Галочка с горизонтальной чертой — поверхность образована удалением слоя материала: точением, фрезерованием, шлифованием, сверлением.
- Галочка с кружком — слой материала не снимают, поверхность остаётся такой, какой её дал исходный процесс: литьё, штамповка, прокат, ковка.
Значение Ra пишут одним числом без буквы, значения Rz, Rmax и других параметров — с буквенным индексом перед числом. Подробнее о каждом знаке — в статье об обозначении шероховатости.
Как измеряют шероховатость поверхности при приёмке
Требование на чертеже — это только половина контроля, вторая половина — подтвердить фактическое значение на готовой детали. На практике применяют два метода с разной точностью, и выбор между ними зависит от того, что написано в требованиях к приёмке.
- Сравнение с образцом шероховатости. Комплект эталонных пластин с известным Ra для разных видов обработки (точение, фрезерование, шлифование) сравнивают с проверяемой поверхностью визуально и на ощупь. Метод быстрый и не требует прибора, но даёт только приблизительное соответствие классу, а не точное число.

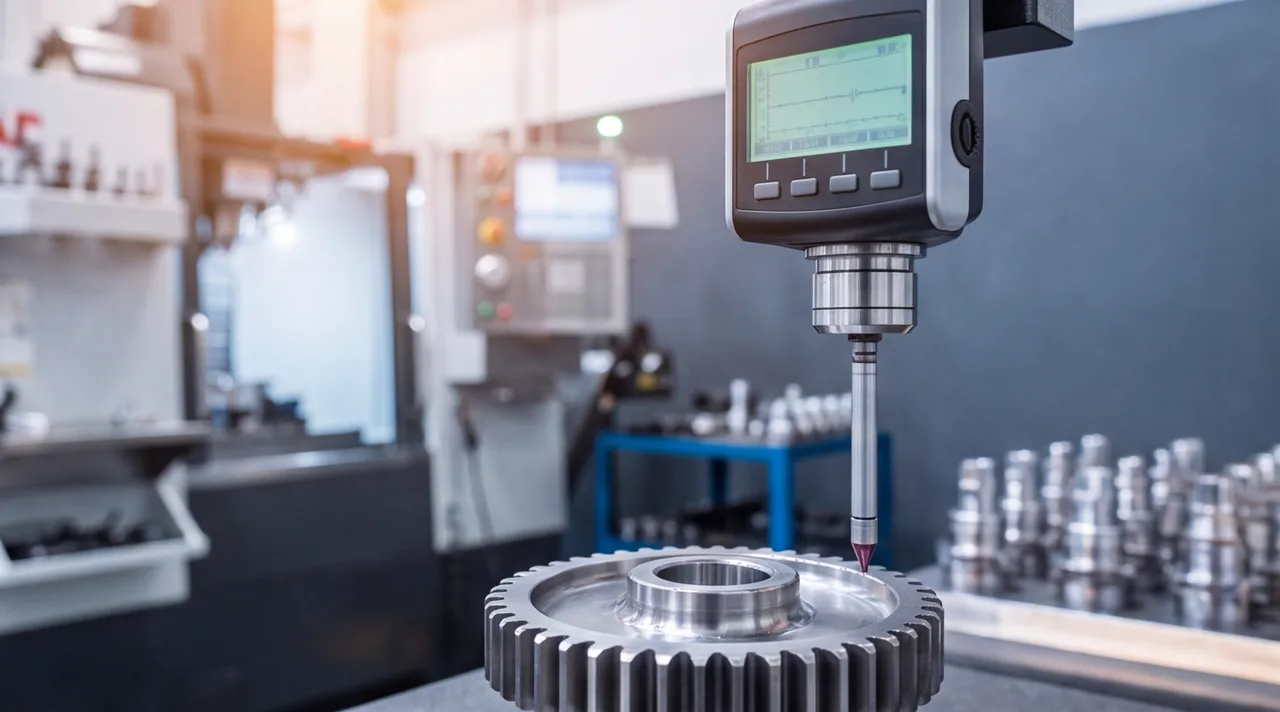

- Контрольный замер профилометром. Прибор с алмазной иглой скользит по поверхности и переводит вертикальные отклонения профиля в числовое значение Ra или Rz. Это единственный способ получить точное значение параметра, которое можно сравнить с допуском на чертеже и занести в протокол.
Для несерийной или неответственной детали часто достаточно сравнения с образцом. Если чертёж требует конкретное числовое значение с допуском, или деталь идёт на сборку с приёмкой по протоколу, нужен контрольный замер профилометром — на слово «на глаз похоже» технический контроль не принимает.
Что происходит, если шероховатость не указана или указана неверно
Ошибка с шероховатостью не выявляется на глаз при приёмке готовой детали — деталь может быть в номинале по размерам и всё равно не выполнять свою функцию. Два типичных сценария повторяются в производстве регулярно.
Первый — сопрягаемая поверхность с натягом заказана без указания шероховатости, и исполнитель выполнил её после чернового точения. Микронеровности деформируются при запрессовке, фактический натяг падает, соединение проворачивается или не держит нагрузку под вибрацией — при том, что номинальный диаметр вала измерен верно.
Второй сценарий — обратный: декоративная или неответственная поверхность заказана с избыточно низким Ra «на всякий случай», и деталь ушла на дополнительную операцию шлифовки или полировки там, где для функции хватило бы чистового фрезерования. Разница в цене между Ra 3.2 и Ra 0.4 на партии деталей — это не проценты, а отдельная операция и отдельное машинное время на каждую единицу.
Частые ошибки при указании шероховатости в чертежах
- Путаница Ra и Rz. В требовании написано «шероховатость 3.2», без указания параметра — исполнитель по умолчанию читает это как Ra, а конструктор мог иметь в виду Rz, что вдвое-втрое строже.
- Завышенный класс без функциональной необходимости. Полировка на поверхности, которая никогда не контактирует с сопрягаемой деталью и не видна после сборки, — это чистая переплата.
- Отсутствие знака для необработанных поверхностей. Если часть поверхностей детали остаётся в состоянии поставки (литьё, прокат), это нужно явно обозначить знаком с кружком (слой не снимают) — иначе исполнитель по умолчанию обрабатывает всё подряд.
- Несовпадение значения на разных видах чертежа. Для одной и той же поверхности на разрезе указан один Ra, на основном виде — другой: технолог не может решить, какое требование верное, и чертёж возвращается на уточнение.
Как заказать деталь с нужной шероховатостью в IRONEX
Пришлите чертёж с указанным классом шероховатости на расчёт — технолог сразу увидит, какая финишная операция нужна: где хватает чистового точения или фрезерования, а где без шлифовки заданный Ra не получить. Если шероховатость на чертеже не проставлена или вызывает сомнения, укажите это в комментарии к заявке — технолог уточнит требование до запуска в производство, а не после первой партии.
