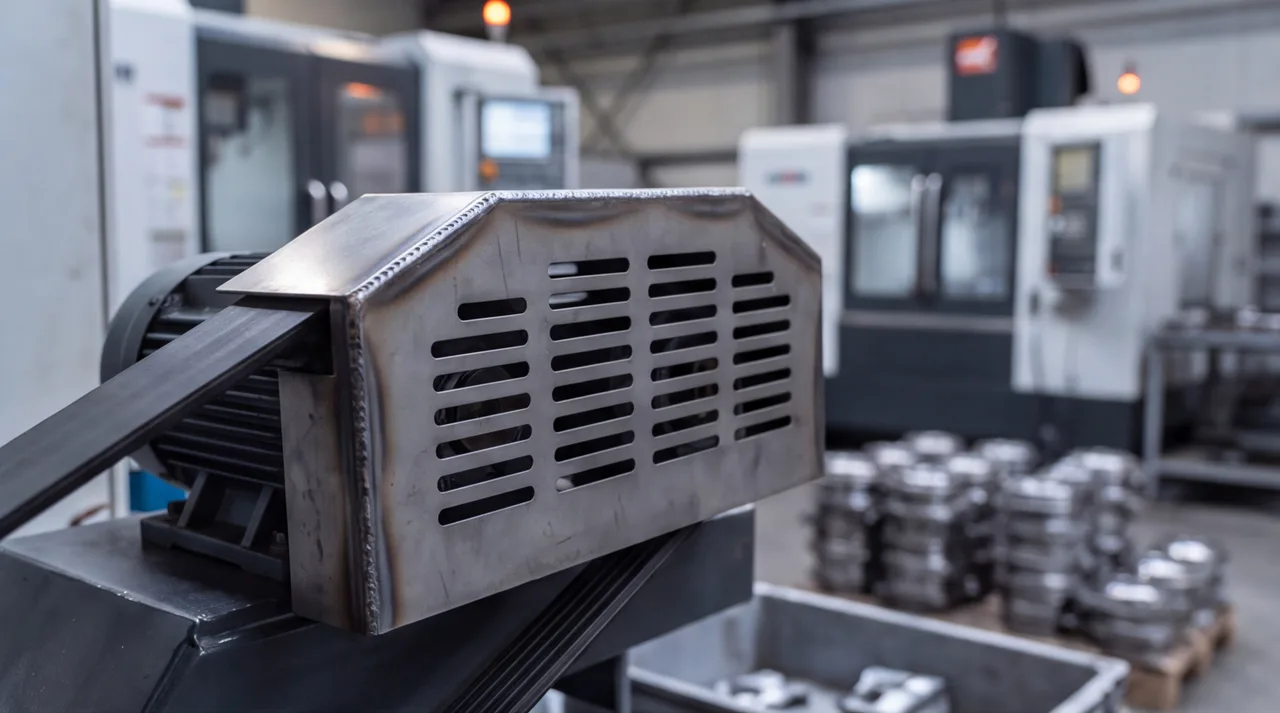

Станок с открытым приводным ремнём или незакрытым редуктором — это не эстетический недостаток, а прямой риск травмы при чистке, наладке или обычном проходе мимо работающего оборудования. Разбираем, что такое кожух с точки зрения техники безопасности, какие узлы он обязан закрывать, как проектируют вентиляцию и крепление и какой техпроцесс — от лазерного раскроя листа до сварки каркаса — стоит за обычным на вид металлическим коробом.
Коротко: кожух — защитное ограждение, которое закрывает от случайного контакта человека с приводным ремнём, редуктором или другим движущимся узлом станка. Его проектируют с оглядкой на ГОСТ 12.2.062-81, добавляют вентиляционные прорези там, где узел греется или сыплет стружку, и крепят быстросъёмно или на петлях — в зависимости от того, как часто нужен доступ. Делают его из листового металла: лазерная резка заготовки, гибка бортов, сварка каркаса.
Кожух — что это и зачем нужен на станке
Кожух в машиностроении — это съёмное или откидное ограждение, которое закрывает движущуюся часть станка от случайного контакта с человеком. Термин пришёл из техники безопасности, а не из эстетики: кожух не украшает агрегат, а закрывает конкретный узел, к которому руке, одежде или инструменту лучше не попадать, пока оборудование работает.
Чаще всего кожухом закрывают:
- приводной ремень между двигателем и рабочим валом;
- редуктор с открытыми зубчатыми колёсами;
- ходовой винт подающего механизма;
- цепную передачу конвейера или транспортёра.
Во всех случаях задача одна и та же: узел продолжает вращаться или двигаться, пока станок включён, и случайный контакт с ним заканчивается травмой быстрее, чем оператор успевает среагировать. Кожух не меняет работу механизма — он меняет только доступ к нему.
Требования охраны труда к ограждениям движущихся частей
Требования к ограждению движущихся частей производственного оборудования в России задаёт ГОСТ 12.2.062-81 «Оборудование производственное. Ограждения защитные». Стандарт не даёт готового чертежа кожуха под конкретный станок — он формулирует принцип: элемент, который может травмировать человека при контакте, либо конструктивно недоступен, либо закрыт защитным ограждением на весь период работы оборудования.
На практике это сводится к короткому списку узлов, которые почти никогда не оставляют открытыми:
| Узел | Риск при контакте | Типовое ограждение |
|---|---|---|
| Приводной ремень | затягивание одежды или пальцев | несъёмный или откидной кожух со стороны шкивов |
| Цепная передача | затягивание, порез о звенья | сплошной кожух с технологическим зазором под смазку |
| Редуктор | порез о шестерни, ожог о корпус | несъёмный кожух по контуру корпуса |
| Ходовой винт | зажим, порез стружкой | раздвижной или телескопический кожух |
Вентиляционные прорези: зачем нужны и как их размечают
Кожух — это не герметичный короб. Под ним часто работает узел, который греется от трения или сыплет стружкой и пылью, и если закрыть его наглухо, тепло и мусор будут накапливаться внутри, а не отводиться. Вентиляционные прорези решают обе задачи: пропускают воздух для охлаждения и дают стружке путь наружу, вместо того чтобы она забивалась под кожух и мешала обслуживанию.
Прорези размечают так, чтобы не ослабить прочность ограждения: их делают рядами с перемычками между щелями, а не сплошным вырезом, и располагают со стороны, откуда узел меньше всего забрасывает стружкой оператора. Форма и площадь прорезей — расчётная величина под конкретный узел, а не универсальный шаблон.
Быстросъёмное крепление или петли: как выбрать
Кожух держится на станке одним из двух способов: быстросъёмным зажимом или петлями с фиксатором. Выбор между ними определяет не удобство сборщика, а то, как часто к узлу нужен доступ и какая вибронагрузка на кожух приходится во время работы оборудования.
| Параметр | Быстросъёмное крепление | Петли с фиксатором |
|---|---|---|
| Частота снятия | ежедневно или несколько раз в смену | раз в неделю и реже |
| Время доступа | секунды, без инструмента | дольше — открыть фиксатор, откинуть створку |
| Требования к фиксации | надёжный узел затяжки, устойчивый к вибрации | прочная петля и отдельный запорный элемент |
Крепёжные кронштейны под оба варианта — это тоже деталь, которую режут и гнут на заказ под конкретный станок, а не берут из универсального набора: геометрия зажима и место петли зависят от корпуса оборудования и расположения соседних узлов.
Материал и толщина листа для кожуха
Материал и толщину листа под кожух подбирают под нагрузку, а не «с запасом на всякий случай» — лишняя толщина утяжеляет конструкцию и усложняет крепление без пользы для безопасности. Чаще всего используют листовую сталь: обычную конструкционную под последующую порошковую покраску или оцинкованную там, где кожух стоит в цехе с влажностью или перепадом температур.
Лёгкие защитные кожухи, которые просто прикрывают ремень или редуктор от касания, обычно делают из тонкого листа с рёбрами жёсткости — они держат форму без утяжеления конструкции. Кожухи, на которые дополнительно опираются при обслуживании или которые несут вес соседних элементов, требуют более толстого листа и усиленного каркаса. Точную толщину и марку стали под конкретный узел даёт расчёт нагрузки, а не справочная таблица «на все случаи».
Раскрой заготовки под кожух делают лазерной резкой — она даёт чистый рез под гибку без дополнительной механической обработки кромки, а борта и вентиляционные прорези формируют уже на этапе гибки листового металла.
Техпроцесс изготовления: от чертежа до сварного каркаса
Изготовление кожуха — это короткая, но строго последовательная цепочка операций, где каждый шаг задаёт геометрию для следующего.
- Раскрой листа лазером. Заготовки стенок, борта и элементы под вентиляционные прорези вырезают по чертежу с точностью, достаточной для последующей гибки без подгонки.
- Гибка бортов и вентиляционных отверстий. Стенки получают жёсткость за счёт согнутых бортов, а прорези — окончательную форму, заложенную на этапе раскроя.
- Сборка и сварка каркаса. Гнутые элементы соединяют сваркой в жёсткую конструкцию, к которой затем крепят зажимы или петли.
- Зачистка швов. Сварные швы зачищают, чтобы кожух не задирал руки при обслуживании и держал ровную геометрию под покрытие.
- Порошковая покраска (опционально). Финишное покрытие — по требованию заказчика, для защиты от коррозии или под цвет корпуса станка.
Такую же последовательность — раскрой, гибку, сварку каркаса — используют и для смежных корпусных деталей: кожухов, коробов, ограждений и крепёжных кронштейнов, если чертёж и материал позволяют собрать их из листа, а не искать готовый профиль под нестандартный узел.
Кожух и электрошкаф: не путать задачи ограждения
Кожух и электрический шкаф на одном станке решают разные задачи, хотя оба выглядят как металлический короб. Кожух защищает механику — приводной ремень, редуктор, вал — от случайного контакта человека с движущимся узлом. Электрошкаф укрывает электронику и проводку от пыли, влаги и попадания стружки, и его задача — сохранить работоспособность начинки, а не остановить контакт с движущейся частью.
На одном станке обычно стоят оба узла одновременно, и один не заменяет другой: закрытый электрошкаф не убирает риск затягивания одежды в открытый ремень рядом, а кожух на ремне никак не защищает контроллер от пыли в соседнем отсеке.
Как рассчитать стоимость и сроки изготовления кожуха
Стоимость и срок изготовления кожуха складываются из нескольких параметров, а не из одной цифры «за штуку»:
- Материал и толщина листа — оцинкованная сталь и нержавейка обрабатываются иначе, чем обычная конструкционная;
- Сложность гибки — число сгибов, вентиляционных прорезей и точность геометрии под ответный узел станка;
- Способ крепления — быстросъёмные зажимы требуют более точной подгонки, чем петли;
- Тираж — единичный кожух под конкретный станок и партия одинаковых кожухов для серии оборудования считаются по разной логике.
Точную стоимость и срок называют по чертежу или эскизу узла, который нужно закрыть. Пришлите его на расчёт или на изготовление деталей по чертежам — технолог подберёт раскрой, гибку и способ крепления под ваш станок.
