Сифон с гибкой трубой закрывает ремонт за десять минут там, где жёсткий отвод потребовал бы новый монтажный узел: выпуск раковины не попадает в ось канализационного стояка на 40–60 мм, борт ванны стоит под углом к сливу, а штробить стену под новый отвод никто не собирался. В такой геометрии гофрированная вставка — не компромисс, а рабочее инженерное решение с понятными границами. Разберём, из чего сделана гофра моделей вроде «Ани», на какой диаметр и температуру она рассчитана, в каких узлах у гибкого сифона обычно течёт и когда для нестандартного слива нужен не магазинный сифон, а точный жёсткий отвод, согнутый и сваренный по чертежу.
Коротко: гофра — это полипропилен (до 60–75 °C) или гофрированная нержавеющая сталь марки 12Х18Н10Т (аналог AISI 304, поставляется по ГОСТ 5632, держит до 95–100 °C). Диаметр посадки — 32, 40 или 50 мм с переходными кольцами. У сифона с гофрой и переходником обычно 4 прижимных соединения против 2 у жёсткого отвода — и это готовые точки протечки. В пищевых цехах и медицинских помещениях гофру часто запрещают: складки копят биоплёнку и грязь, и слив там гнут и варят из листа, а не собирают из гибких деталей.
Что такое сифон с гибкой трубой и когда его ставят
Сифон — это не просто патрубок, а гидрозатвор: столб воды высотой 50–60 мм в изогнутой или бутылочной части перекрывает канализационным газам обратный путь в помещение. К этому узлу подключается либо жёсткий гнутый отвод, либо гибкая гофрированная труба. У моделей вроде «Ани» — это компактный бутылочный корпус с универсальным нижним выпуском под гофру, рассчитанный на посадку 32 или 40 мм через переходное кольцо.
Смысл гибкой вставки простой: жёсткий фабричный отвод имеет фиксированную геометрию, а гофра растягивается в диапазоне примерно 150–400 мм и гнётся под любым углом в пределах этой длины. Она перекрывает почти любое реальное смещение между выпуском прибора и раструбом в стене или полу — без выпиливания стояка, без нового отвода и без вызова человека с трубогибом. Это и объясняет популярность модели: она универсальна там, где стандартный жёсткий сифон под конкретную геометрию просто не подойдёт.
Из чего сделана гофра и до какой температуры она держит
Массовый вариант — гофрированный полипропилен или ПВХ. Материал лёгкий, дешёвый, устойчив к бытовой химии и держит длительный контакт с водой до 60–75 °C; кратковременные пиковые сбросы (например, после посудомоечной машины) большинство моделей переносят, но систематический слив кипятка или горячего конденсата такую гофру со временем деформирует — на изгибах появляются заломы и волосяные трещины.

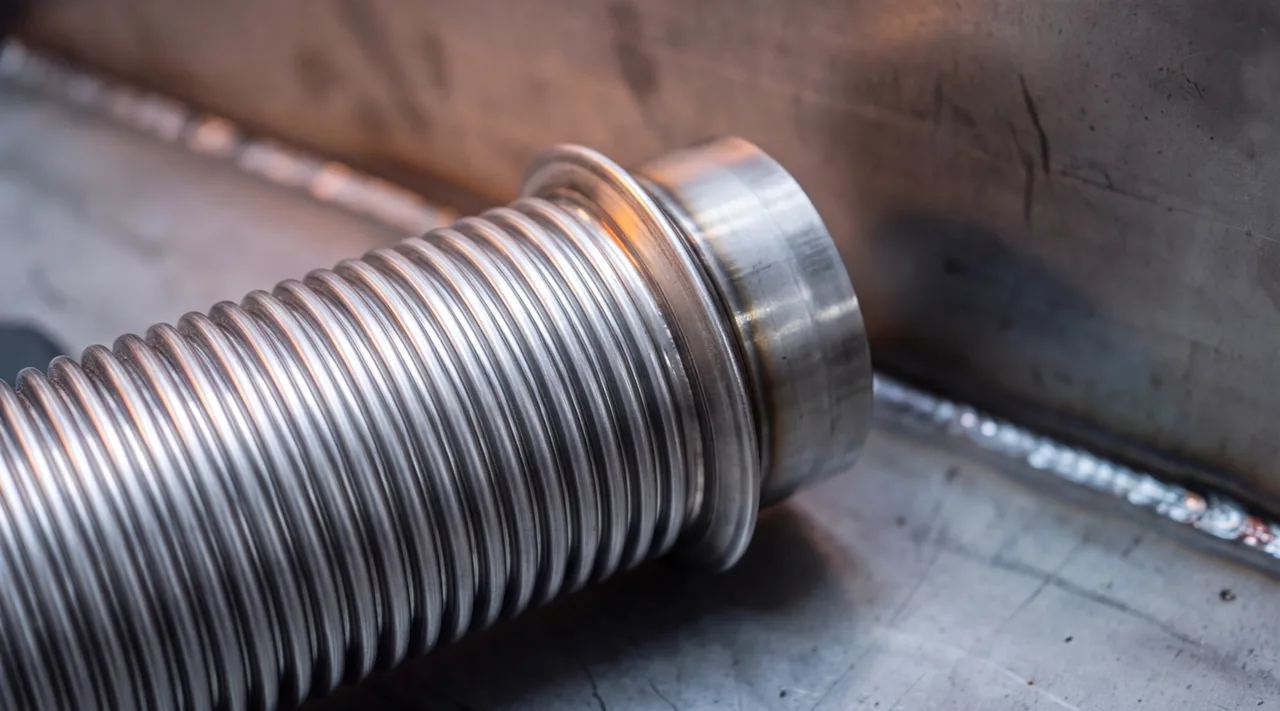

Второй вариант — гофрированная нержавеющая сталь, обычно марки 12Х18Н10Т (близкий импортный аналог — AISI 304, классификация коррозионностойких сталей по ГОСТ 5632). Тонкостенная лента толщиной около 0,1–0,3 мм сворачивается в гармошку контактной сваркой шва. Такая гофра держит температуру до 95–100 °C, устойчивее к точечным механическим нагрузкам и вибрации, но стоит в разы дороже пластиковой и применяется там, где это оправдано: технологические сливы с постоянной горячей водой, прачечные, участки с вибрацией от насосного оборудования.
Материал самой гофры при этом почти никогда не оказывается слабым звеном первым: быстрее стареет резиновая или силиконовая прокладка в прижимной гайке на каждом стыке — и не важно, пластик там или нержавейка, разбирается узел по одной и той же схеме.
Где гибкое соединение реально выигрывает у жёсткого
Три ситуации, где гофра — обоснованный выбор, а не экономия на технологии:
- Смещённый или развёрнутый под углом выпуск. Ремонт менял положение прибора, а раструб канализации остался на месте — гофра компенсирует смещение без штробления и нового отвода.
- Быстрая замена вышедшего из строя узла. Треснувший бутылочный сифон меняется целиком за счёт того же гибкого хвостовика — не нужно подгонять новый жёсткий отвод под старую разводку.
- Гашение микровибрации. Стиральная и посудомоечная машина передают на слив мелкую постоянную вибрацию. Жёсткое соединение работает на этом циклическом изгибе годами и в итоге даёт трещину у самого патрубка; гофра гасит колебание изгибом складок, а не работой материала на излом в одной точке.
Общая логика: гофра выигрывает там, где нужна геометрическая свобода или амортизация, а не там, где нужна прочность или гигиена — это разные задачи, и путать их означает получить протечку или предписание при проверке.
Соединительные узлы — где чаще всего появляется течь
У гофрированного сифона больше разъёмных соединений, чем у жёсткого отвода, и почти вся статистика протечек сифона приходится именно на них, а не на саму гофру.
| Тип узла | Соединений | Типичный ресурс уплотнения |
|---|---|---|
| Жёсткий отвод (колено + прямая труба) | 2 | 10–15 лет |
| Сифон с гофрой, диаметр совпадает | 3 | 5–7 лет |
| Сифон с гофрой и переходным кольцом | 4 | 3–5 лет |
К списку добавляется и чисто гидравлическая причина: складки гофры создают турбулентность и снижают самоочищающую скорость потока, поэтому на гофре быстрее оседает жир и волос, чем на гладкой стенке жёсткой трубы. А длинный горизонтальный участок гофры без опоры провисает под собственным весом — в провисе стоит вода, и запах появляется даже при исправном гидрозатворе выше по цепочке. Лечится это одним прижимным хомутом на середине пролёта, но об этом почти никогда не пишут в инструкции к комплекту.
Диаметры выпусков и переходные кольца
Течь по манжете переходника — вторая по частоте причина протечек после стареющих прокладок, и почти всегда это простая ошибка совместимости диаметров.
| Прибор | Типовой выпуск, мм | Нужен переходник |
|---|---|---|
| Умывальник, раковина | 32 | нет, если сифон рассчитан на 32 мм |
| Кухонная мойка | 40 | 32→40 при установке сифона под умывальник |
| Ванна, душевой поддон | 40–50 | 40→50 или гофра увеличенного сечения |
| Стиральная, посудомоечная машина | 22 (шланг) | отдельный штуцер-обратка на корпусе сифона |
Отдельно стоит развести два разных понятия диаметра, чтобы не путать бытовой сифон с монтажным узлом в стене. Жёсткий отвод за сифоном нередко делают из водогазопроводной трубы, а её типоразмер по ГОСТ 3262 задаётся условным проходом, а не фактическим наружным диаметром: Ду15 — это не 15 мм снаружи, реальный наружный диаметр такой трубы около 21,3 мм. Путаница условного прохода с посадочным диаметром сифона — типичная причина, почему заказанный «в размер» переходник на монтаже не встаёт.
Когда гофра под запретом — гигиенические и нагруженные линии
Есть два случая, где гибкий гофрированный сифон — не вопрос вкуса, а прямое нарушение требований к оборудованию.
Пищевое и медицинское производство. Внутренние регламенты предприятий этой отрасли требуют от сливных трубопроводов гладкой внутренней поверхности без застойных карманов — именно там, где скапливается и держится биоплёнка. Десятки мелких складок гофры этому требованию не отвечают в принципе, поэтому слив на производственных столах, моечных ваннах и медицинском оборудовании собирают из гладкой трубы или листа с отбортовкой, а не из бытового комплекта с гофрой.
Линии с давлением и постоянной вибрацией. Бытовой гофрированный сифон рассчитан на самотёчный слив без избыточного давления. Если узел стоит рядом с насосным оборудованием, в мойке с принудительным сливом или под постоянной технологической вибрацией, ресурс прижимных соединений падает кратно быстрее табличного — гофра «расшатывается» на резьбе там, где жёсткая сварная конструкция держит форму без изменений десятилетиями.
| Критерий | Гофра (бытовой сифон) | Жёсткий узел по чертежу |
|---|---|---|
| Геометрическая свобода | компенсирует смещение и угол | фиксированная, под конкретный чертёж |
| Внутренняя поверхность | складки, застойные зоны | гладкая, самоочищающаяся |
| Ресурс уплотнений | 3–7 лет | 10–15 лет и более |
| Давление и вибрация | только самотёк, без нагрузки | держит давление и вибрацию узла |
| Допуск в гигиенических зонах | обычно не допускается | соответствует требованию |
Когда стандартный сифон не проходит ни по одному из этих критериев, узел проще не подбирать, а изготовить: развёртку сливного лотка или патрубка со сложной геометрией разгибают и режут на лазере, гнут на гибке листового металла на прессе с ЧПУ и собирают сваркой с зачисткой шва заподлицо — такой узел проходит по гигиеническим требованиям и держит нагрузку, недоступную гофре.
От чего зависят цена и срок нестандартного узла
Отдельной строкой такой узел в смете обычно не выделяется — он считается по фактическому маршруту изготовления, а не по цене сифона в магазине сантехники. На итоговую цифру влияет следующее:
- Материал. Нержавеющая сталь дороже конструкционной в разы — и по цене листа, и по расходу присадочной проволоки и времени на сварку.
- Толщина листа и число гибов. Каждый угол развёртки — это отдельная установка на листогибочном прессе, а не бесплатное продолжение той же операции.
- Длина и число сварных швов. Сплошной прочный шов с последующей зачисткой стоит дороже прихваточной сборки на нескольких точках.
- Требование к шероховатости. Гигиенический класс поверхности (полировка после сварки) добавляет отдельную операцию сверх базового изготовления.
- Партийность. Один нестандартный узел на объект и партия одинаковых узлов на серию оборудования считаются по разной экономике оснастки.
Гибка и сварка листовых узлов считаются по фактическому маршруту: ориентир по ставке гибки — от 950 ₽ за нормо-час, точная цифра — по чертежу. Опытный образец нестандартного сливного узла обычно готов за 5–10 рабочих дней в зависимости от числа операций и наличия покрытия.
Частые ошибки при выборе и как заказать деталь
Ошибки, из-за которых сифон или самодельный переходник начинает течь в первую же неделю:
- Диаметр гофры берут «на глаз». Без переходного кольца под фактический патрубок манжета течёт с первого включения воды, даже если резинка новая.
- Пластиковую гофру ставят на линию с горячей водой выше 75 °C. Материал «плывёт» на изгибах, желтеет и со временем трескается именно в месте постоянного изгиба.
- Длинный горизонтальный участок гофры оставляют без опоры. Провис копит воду и даёт запах даже при исправном гидрозатворе выше по стоку.
- Гофру ставят там, где регламент требует гладкую трубу. На проверке пищевого или медицинского объекта такой узел придётся переделывать заново, уже под давлением сроков.
- В чертеже нестандартного узла не указана марка стали и класс шероховатости. Технолог не может посчитать цену и срок по чертежу без этих двух параметров — заказ уходит на дополнительный круг согласований.
Если задача укладывается в стандартную геометрию бытового прибора — гофрированный сифон с правильным переходником решает её быстрее и дешевле любой альтернативы. Если геометрия нестандартная, к узлу предъявлено гигиеническое требование или он стоит под давлением и вибрацией — пришлите эскиз или фото места монтажа на расчёт, и технолог предложит маршрут: развёртка, гибка, сварка и, если нужно, полировка шва. На изготовлении деталей по чертежам такой узел делают от одного экземпляра, без минимальной партии, характерной для серийной сантехники.
