Снабженец получает от поставщика паспорт станка с мощностью источника, размером рабочего поля и списком опций — и должен решить, хватит ли этого для номенклатуры цеха, не переплатив за характеристики, которые никогда не понадобятся. Разбираем пять параметров, которые реально определяют, что и как быстро станок лазерной резки будет резать: мощность источника и толщину металла, тип лазера, рабочее поле под формат листа, стойку ЧПУ и точность позиционирования — и даём чек-лист вопросов на случай, если резку решено не покупать станком, а заказывать у подрядчика.
Коротко: мощность источника определяет максимальную толщину металла, а не наоборот — сначала считают номенклатуру деталей цеха, потом подбирают станок. Волоконный лазер вытеснил CO2 для металла: дешевле в обслуживании и лучше режет отражающие металлы. Рабочее поле должно быть на 150–300 мм больше формата листа с запасом на раскладку. Закрытая проприетарная стойка ЧПУ привязывает к одному поставщику сервиса — это скрытая часть цены владения. Для разовой или сезонной резки часто дешевле не покупать станок, а заказать раскрой у подрядчика с готовым парком.

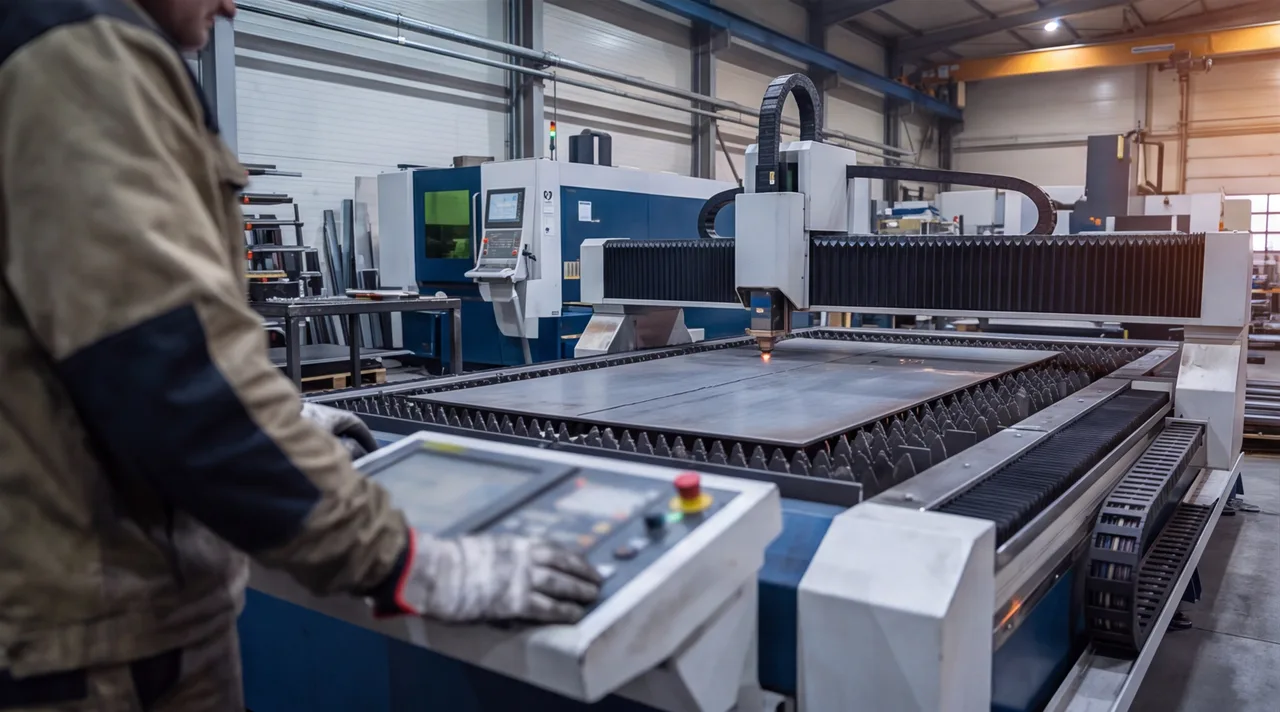

Зачем инженеру считать характеристики, а не смотреть на рекламный проспект
Паспорт станка лазерной резки на выставочном стенде и в цехе — два разных документа. В рекламном буклете мощность источника и рабочее поле стоят рядом с эпитетами вроде «универсальный» и «промышленный», и по этим словам нельзя понять, справится ли станок с конкретной номенклатурой деталей вашего цеха. Инженерный подход к выбору станка лазерной резки начинается не с бренда и не с внешнего вида ЧПУ-стойки на фотографии, а с трёх вопросов: какой металл и какой толщины режем чаще всего, какого размера листы заводим на раскрой, кто будет обслуживать станок через два-три года после истечения гарантии.
Дальше в статье разбираем пять параметров, которые фактически определяют производительность станка и стоимость его владения: мощность источника, тип лазера, рабочее поле, стойку ЧПУ и точность позиционирования. Каждый параметр добавляет цену к станку, но не каждый нужен именно вашему производству — переплата за неиспользуемый запас так же реальна, как убытки от нехватки мощности.
Мощность источника излучения и максимальная толщина металла
Мощность источника — первый параметр, который спрашивают у продавца, и первый, на котором переплачивают. Правило простое: чем толще металл, тем больше киловатт нужно источнику, чтобы прожечь и выдуть расплав из реза со скоростью, пригодной для серийной резки. Но зависимость не линейная и разная для разных металлов — конструкционная сталь режется мощностью в разы легче, чем алюминий той же толщины.
Ориентировочные диапазоны для волоконного лазера — в таблице ниже. Это не паспортные максимумы конкретных моделей станков, а рабочие толщины, при которых рез остаётся чистым и экономически оправданным по скорости, а не предельный «пробивает, но еле-еле».
| Мощность источника | Сталь конструкционная | Нержавеющая сталь | Алюминий |
|---|---|---|---|
| 1–2 кВт | до 6 мм | до 4 мм | до 3 мм |
| 3–4 кВт | до 14 мм | до 10 мм | до 6 мм |
| 6–8 кВт | до 20 мм | до 14 мм | до 10 мм |
| 12–20 кВт | до 30 мм | до 20 мм | до 16 мм |
Алюминий, медь и латунь режутся хуже стали той же толщины на одинаковой мощности — это не дефект станка, а физика: полированная отражающая поверхность возвращает часть излучения обратно к источнику, и производители обычно указывают максимальную толщину резки цветных металлов отдельной строкой от паспортного максимума по стали. Если в номенклатуре цеха много алюминиевых деталей, спрашивайте у поставщика толщину именно по алюминию, а не общий максимум станка.
Волоконный или CO2-лазер: что актуально для металла
До середины 2010-х резку металла лазером в основном делали на CO2-станках: газовый резонатор, система зеркал для доставки луча до режущей головки, длина волны 10,6 мкм. Волоконный лазер генерирует излучение в активном волокне, легированном иттербием, и доставляет его до головки по гибкому оптоволоконному кабелю — без юстировки зеркал и без прокачки газовой смеси через резонатор.
Для обработки металла это дало три практических отличия. Во-первых, длина волны волоконного лазера (около 1,06 мкм) на порядок лучше поглощается металлами, особенно отражающими — алюминием, медью, латунью, которые CO2-лазер режет с трудом и часто с риском обратного отражения луча в оптику. Во-вторых, КПД волоконного источника выше в разы: меньше энергии уходит в тепло, ниже счёт за электричество на тот же объём резки. В-третьих, обслуживание проще и дешевле — нет юстировки зеркал резонатора, нет расходной газовой смеси, а ресурс диодов накачки исчисляется десятками тысяч часов работы.
CO2-лазер ещё встречается на старом парке оборудования, но для новых станков под резку металла волоконный источник — рабочий стандарт: разница в стоимости владения за несколько лет обслуживания перекрывает более высокую цену станка на входе. Спрашивать у поставщика «а есть подешевле, на CO2» имеет смысл только для резки неметаллических материалов, где это не тема данной статьи.
Рабочее поле и формат листа: под какие заготовки цеха
Рабочее поле станка — это площадь стола, на которую ЧПУ выводит режущую головку. Сравнивать его нужно не с абстрактным «побольше», а с форматами листа, который реально приходит на раскрой в цех: типовые размеры листового металла на рынке — 1250×2500, 1500×3000 и 2000×4000 мм, крупный формат — 2000×6000 мм.
Рабочее поле станка должно быть больше формата листа, а не равно ему: нужен запас на зажимные элементы стола, на позиционирование листа при загрузке и на технологические перемычки между деталями при раскладке раскроя. Обычно закладывают запас 150–300 мм по каждой стороне сверх номинального формата листа. Станок с полем впритык под лист режет уверенно только по центру, а деталь у самого края может не влезть в рабочую зону головки или потребовать неудобной переустановки листа.
Обратная ошибка — покупать поле с большим запасом «на будущее», когда цех стабильно работает с одним форматом листа. Каждый лишний метр рабочего поля увеличивает габариты станка, требования к жёсткости портала и итоговую цену, а раскрой той же номенклатуры на меньшем столе с автоматической загрузкой листов иногда получается и быстрее, и дешевле в пересчёте на деталь.
Тип ЧПУ-стойки и совместимость с раскройным ПО
ЧПУ-стойка управляет перемещением портала, мощностью источника по контуру и точками врезки — по сути, это управляющий компьютер станка. У неё два принципиально разных варианта архитектуры: открытая стойка на распространённой платформе (Beckhoff, Siemens и их отечественные аналоги) и закрытая проприетарная стойка, которую поставляет только производитель конкретного станка.
Открытая стойка совместима с широким кругом раскройного ПО — программ, которые превращают DXF-контур детали в управляющую программу с раскладкой на лист и последовательностью резов. Если стойка открытая, сервис и программирование может выполнять сторонний интегратор, а не только продавец станка. Закрытая стойка работает только со своим фирменным раскройным ПО и обслуживается только представителем производителя — если он уходит с рынка или поднимает цены на запчасти и лицензии, у цеха нет альтернативы, кроме дорогостоящей замены стойки.
Перед покупкой стоит явно спросить у поставщика: с каким раскройным ПО совместима стойка, открыт ли протокол управления для стороннего сервиса, есть ли в вашем регионе инженеры, способные обслуживать станок не только в первый год гарантии. Это тот вопрос, который на выставочном стенде не задают, а через три года эксплуатации жалеют, что не задали.
Точность позиционирования и повторяемость реза
Точность позиционирования — это то, насколько повторяемо головка станка выходит в заданную координату при каждом проходе, обычно указывается в паспорте станка как ±0,05–0,1 мм. От неё зависит допуск реза: разброс размера детали от листа к листу и от партии к партии.
Для большинства деталей — кронштейнов, корпусных заготовок под последующую сварку, панелей под гибку — точности лазерной резки достаточно без дополнительной обработки. Проблема начинается там, где деталь идёт в сборку с сопрягаемыми поверхностями, требующими допуска жёстче, чем может дать рез: отверстия под точный подшипник, посадочные места, поверхности под последующее шлифование.
В этом случае лазерная резка остаётся первой операцией в маршруте изготовления деталей по чертежам — раскрой листа по контуру с припуском, а финишный размер и посадку даёт последующая механообработка: фрезеровка отверстия или поверхности до нужного допуска. Закладывать это стоит на этапе чертежа, а не выяснять на приёмке партии, что резаное отверстие «гуляет» больше, чем нужно для точной посадки.
Сравнение классов станков лазерной резки по параметрам
Мощность, поле и стойка складываются в условные классы станков. Ниже они сведены в одну таблицу, чтобы не листать статью заново при сравнении конкретных коммерческих предложений.
| Класс | Мощность источника | Рабочее поле | Сталь, макс. | Бюджет |
|---|---|---|---|---|
| Начальный | 1–2 кВт | 1500×3000 мм | до 6–8 мм | начальный уровень |
| Средний | 3–6 кВт | 2000×4000 мм | до 16–20 мм | средний |
| Промышленный | 8–20 кВт | 2000×6000 мм и более | до 25–30 мм | высокий |
Начальный класс закрывает тонколистовую номенклатуру — корпуса приборов, декоративные и вентиляционные детали, рекламные конструкции. Средний класс — рабочая лошадка большинства машиностроительных цехов: сталь до 16–20 мм покрывает подавляющую часть заказов на металлоконструкции и раму. Промышленный класс оправдан, когда в номенклатуре регулярно есть толстый лист от 20 мм или крупные листы формата 2000×6000 мм и выше. Для металла толще 25–30 мм резка лазером экономически проигрывает плазменной резке — сравнивать стоит по конкретной толщине и объёму партии, а не по паспортному максимуму станка; для разовых заказов такой толщины обычно вообще дешевле не покупать станок, а заказать резку у подрядчика с уже готовым парком.
Путь выбора станка: от толщины металла до класса оборудования
Собрать разобранные выше параметры в последовательность решений проще, чем удерживать все критерии в голове одновременно. Ниже — упрощённая схема: от типа и толщины металла в номенклатуре цеха к классу станка.
Ловушка этой схемы — решать её в обратном порядке: сначала присмотреть станок «по цене» или «по бренду», а затем подгонять номенклатуру цеха под его характеристики. Так покупают избыточную мощность под редкие толстые детали или, наоборот, обнаруживают на приёмке, что штатная толщина цеха режется на пределе возможностей станка и слишком медленно для плановой загрузки.
Вопросы снабженцу перед заказом резки у подрядчика
Станок лазерной резки окупается, когда резка — постоянная и объёмная часть загрузки цеха. Для разового заказа или нерегулярной партии практичнее не покупать оборудование, а заказать резку у подрядчика — тогда вопросы из этой статьи задаются не производителю станка, а исполнителю заказа.
- Какую максимальную толщину вашего металла и марки режете чисто, без последующей зачистки грата?
- Какая мощность источника и какого года станок — старый маломощный станок на толстом металле режет медленно и грубее.
- Какой формат листа и в каком формате принимаете раскрой — DXF, DWG или чертёж с проставленными размерами?
- Какой допуск реза гарантируете и как его подтверждаете — протоколом, выборочным замером деталей партии?
- Делаете ли зачистку грата и снятие фасок после резки, или это отдельная операция у другого подрядчика?
- Какой срок на партию и как он меняется при повторном заказе того же раскроя?
- Можно ли на этой же площадке сразу заказать гибку, сварку или механообработку деталей после раскроя?
Ответы на эти семь вопросов обычно снимают дилемму «покупать станок или заказывать резку»: если подрядчик закрывает нужную толщину, формат листа и держит внятный допуск, разовая или сезонная партия почти всегда выгоднее собственного оборудования, которое ещё нужно обслуживать и равномерно загружать работой круглый год. Раскрой листового металла делаем на волоконном лазере — пришлите DXF или чертёж на лазерную резку, посчитаем толщину, формат и срок. Если после раскроя деталям нужна гибка или сварка узла, удобнее не искать вторую площадку, а сразу отправить чертёж на расчёт полного цикла изготовления.
