Гибкая подводка — самый дешёвый узел любой трубной разводки и самое частое место протечки: полутораметровый шланг под мойкой стоит меньше похода в кафе, а разрыв резинового рукава на скрытой разводке выливается во вскрытие стены и счёт за ремонт соседям снизу. Под одним и тем же названием на рынке продают четыре технически разных изделия с разницей в сроке службы в разы — от трёх лет у бытовой резины до пятнадцати у гофрированного металлорукава. Разбираем, из чего собрана подводка, чем оплётка из нержавеющей стали отличается от лавсановой, какой тип ставить под конкретное давление, температуру и среду, и что делать, когда типового ассортимента строительного рынка не хватает и нужна нестандартная вставка по чертежу.
Коротко: резина в лавсановой оплётке служит 3–5 лет, силикон в оплётке — 5–7, нержавеющая оплётка поверх резины или фторопласта — 8–10, гофрированный металлорукав из нержавеющей стали — 10–15 лет и единственный держит газ и пар по нормативу. Для скрытой разводки, узлов без ревизии и вибронагруженного оборудования резина не подходит вообще — там нужна либо нержавеющая оплётка, либо цельнометаллический рукав. Нестандартный диаметр, длину, материал и присоединение под конкретный техпроцесс делаем по чертежу на собственном производстве.

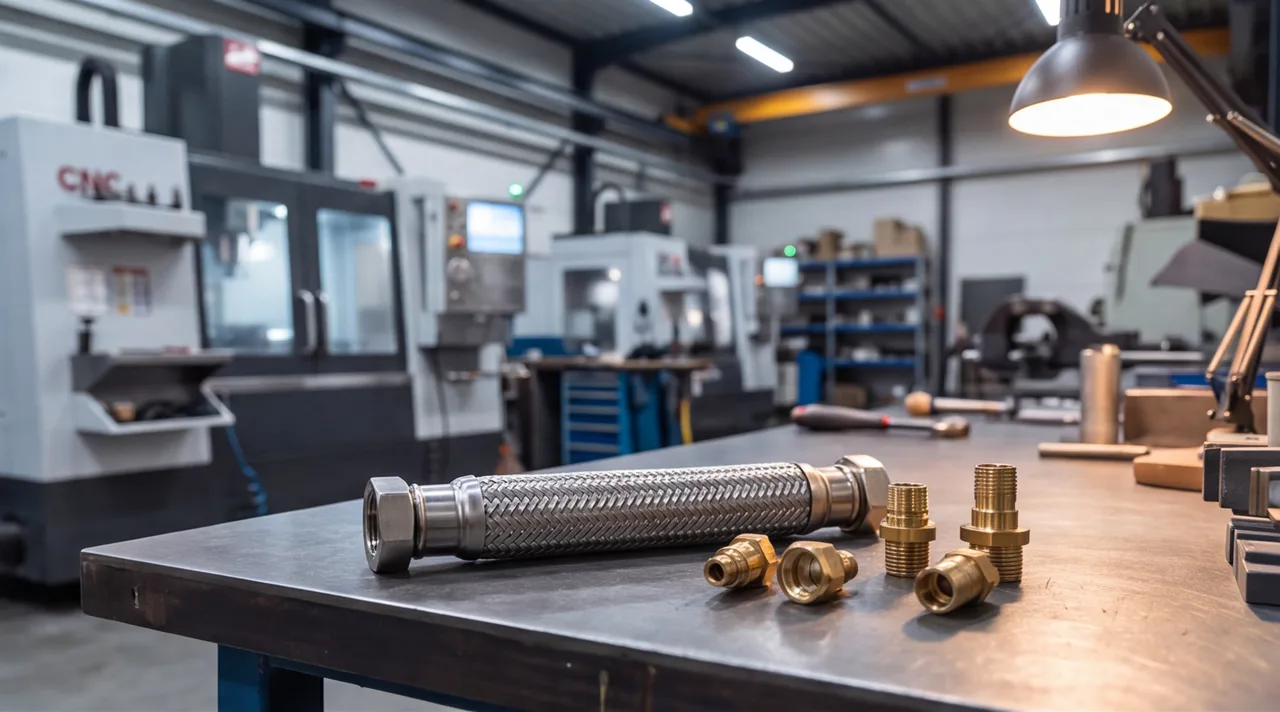

Из чего собрана гибкая подводка
Гибкая подводка — три слоя, собранные в одно изделие. Внутренняя трубка транспортирует среду и держит герметичность, наружное армирование (оплётка или гофр) принимает на себя внутреннее давление и защищает трубку от механических повреждений, а по краям — присоединительная арматура: латунные или нержавеющие гайки с внутренней или наружной резьбой, обжатые на трубке под давлением либо завальцованные вручную.
Задача подводки не только соединить два узла с разным диаметром или типом резьбы, но и погасить вибрацию, скомпенсировать небольшое несовпадение осей и упростить обслуживание — вместо вырезания жёсткого участка трубы отсоединяются две гайки. Именно поэтому подводку ставят там, где узел придётся снимать (счётчик, фильтр, смеситель), и не ставят вместо жёсткой обвязки на протяжённых участках — гибкий элемент рассчитан на компенсацию сантиметров, а не метров.
Внутренний слой: резина, силикон, фторопласт или сталь
Материал внутренней трубки определяет две вещи: с какой средой подводка совместима и при какой температуре она не потеряет эластичность или не начнёт разрушаться химически.
| Внутренний слой | Рабочее давление, бар | Диапазон температур, °C | Для чего годится |
|---|---|---|---|
| EPDM-резина (стандартная) | 10 | 0…+80 | ХВС и бытовая ГВС, самый массовый и дешёвый вариант |
| Силикон пищевой | 10–16 | −20…+110 | ГВС с высокой температурой, кратковременно пар |
| Фторопласт (PTFE) | 16–25 | −60…+180 | агрессивные среды техпроцесса — кислоты, щёлочи, растворители |
| Нержавеющая сталь (гофр) | 16–40 | −60…+250 | газ, пар, горячая вода, вибронагруженные узлы |
Оплётка: чем нейлон отличается от нержавеющей стали
Оплётка не транспортирует среду и не герметизирует соединение — её работа чисто механическая: удержать внутреннюю трубку от разрыва под давлением и защитить её от истирания, УФ-излучения и грызунов. Экономвариант — оплётка из полиэфирных нитей, в обиходе её называют лавсановой или нейлоновой: она гасит рывок давления, но со временем теряет прочность от хлорированной воды и перепадов температуры, и именно порванная оплётка — типичная причина, почему резиновая подводка «неожиданно» лопается на третий-четвёртый год эксплуатации, хотя выглядит целой снаружи.
Оплётка из нержавеющей стальной проволоки (чаще AISI 304, у бюджетных изделий — AISI 201, менее стойкая к ржавчине) держит давление в разы выше и не деградирует от УФ и хлора, поэтому реальный ресурс подводки в такой оплётке определяет уже не оплётка, а внутренняя резина или силикон под ней. Отдельный класс — цельнометаллический гофрированный рукав, где нержавеющая сталь и есть внутренний слой, а не защита поверх резины: у такого изделия нет ограничения по ресурсу оплётки в принципе, только усталостная прочность самого гофра на изгиб.
Присоединение и типоразмеры
Резьба подводки для бытовых и большинства промышленных инженерных систем — трубная G, размеры соответствуют условному проходу присоединяемой арматуры: G1/2 (15 мм) — смесители, полотенцесушители, бытовые фильтры; G3/4 (20 мм) — стиральные и посудомоечные машины, проточные водонагреватели; G1 (25 мм) — насосные группы, коллекторы отопления, промышленные узлы ввода.
Гайка на одном конце обычно накидная — так называемая американка, позволяет смонтировать соединение без проворота самой трубки, на другом конце — штуцер под пресс-фитинг либо сгон-эксцентрик, у которого три смещённых отверстия позволяют довернуть выход крана на 10–15 мм в сторону без переноса подводящей трубы. Эта деталь часто спасает монтаж при небольшом расхождении осей и избавляет от переделки уже уложенной разводки.
Какую подводку ставить: от условий, а не от цены на ценнике
Выбор подводки — сначала вопрос совместимости со средой, давлением и доступом для обслуживания, и только потом цена. Ошибка в эту сторону не экономит, а откладывает ремонт на пару лет вперёд, обычно в самый неудобный момент.
| Условия эксплуатации | Рекомендуемый тип подводки |
|---|---|
| ХВС, открытая бытовая разводка с постоянной ревизией | Резина в лавсановой оплётке, с плановой заменой раз в 3–5 лет |
| ГВС, температура среды выше 70–80 °C | Силикон в оплётке или подводка с нержавеющей оплёткой |
| Скрытая разводка в стене, полу, шахте без ревизии | Только нержавеющая оплётка либо цельнометаллический рукав |
| Газоснабжение | Только гофрированный металлорукав из нержавейки, резина по нормативу не применяется |
| Вибронагруженное оборудование — насосы, компрессоры | Гофрированный компенсатор под фланец, а не резьбовая подводка |
| Агрессивные среды техпроцесса — кислоты, щёлочи, растворители | Подводка с внутренним слоем из фторопласта |
| Наружная установка, УФ, перепады температур | Нержавеющая оплётка либо металлорукав, не голая резина и не лавсан |
Срок службы: почему у одного диаметра он различается в разы
Формальный гарантийный срок на подводку у большинства производителей — год-два, а вот реальный эксплуатационный ресурс, на который стоит ориентироваться при планировании обслуживания, для разных конструкций отличается в разы — и держится не на бумаге, а на устойчивости материалов к конкретным условиям эксплуатации.
Отсюда практическое правило обслуживания: резиновую подводку меняют по календарю, не дожидаясь визуальных признаков износа, а не по факту протечки — трещина на внутренней стороне сгиба снаружи не видна. Подводку в нержавеющей оплётке и металлорукав меняют по факту диагностики: коррозии фитинга, деформации гофра, следов подтёка на резьбе.
От чего зависят цена и срок нестандартной подводки
Розничный ассортимент покрывает бытовые диаметры G1/2–G1 стандартной длины 30–80 см. Для промышленных систем — компенсаторов на насосных группах, вставок между узлами с несовпадающими осями, гибких вводов в аппараты, коротких или, наоборот, метровых перемычек нестандартного диаметра — типового изделия чаще всего просто нет, и деталь нужно изготавливать под чертёж.
- Диаметр и толщина стенки заготовки — определяют исходный материал и число проходов формовки.
- Материал — нержавеющая сталь AISI 304 или 321 для агрессивных сред и высокой температуры, оцинкованная сталь для менее нагруженных узлов.
- Число и шаг гофров либо радиус гиба — задают гибкость и допустимый изгиб без потери сечения.
- Тип присоединения — резьба, приварной фланец или штуцер под конкретную ответную деталь.
- Испытание на герметичность и протокол — обязательны для узлов под давлением и для газовых линий.
- Объём партии — единичная деталь и серия из полусотни одинаковых вставок считаются по разной себестоимости оснастки.
Гофрированный или радиусный элемент подводки формуют из листовой или трубной заготовки на гибке листового металла, присоединительные фланцы и штуцеры привариваем на сварочном участке, после сборки — испытание давлением. Ставка нормо-часа механообработки у нас начинается от 950 ₽, точная стоимость нестандартной вставки — по чертежу, материалу и объёму партии.
Частые ошибки при выборе и монтаже
- Резина на ГВС с температурой выше паспортной. Трубка «дубеет» и трескается на сгибе раньше расчётного срока.
- Скрытый монтаж резиновой подводки без ревизионного люка. О протечке узнают по пятну на потолке этажом ниже, а не сразу.
- Экономия на оплётке там, где подводка не видна и не проверяется годами. Разница в цене между лавсаном и нержавеющей оплёткой на порядок меньше стоимости последующего ремонта.
- Длина впритык. Подводка работает изогнутой под острым углом, а не дугой, и трескается по сгибу в разы быстрее.
- Затяжка накидной гайки пассатижами вместо рожкового ключа. Деформированная резьба течёт сразу после монтажа.
- Нет фильтра грубой очистки перед фитингом. Абразивные частицы из старой трубы ускоряют износ седла клапана и самой подводки.
- Подводку считают деталью «поставил и забыл». Резиновую и силиконовую нужно менять по календарю независимо от внешнего вида.
Как заказать нестандартную подводку или компенсатор
Если под задачу подходит розничная подводка — резина или нержавеющая оплётка G1/2–G1, готовое решение есть в любом магазине сантехники, и делать её на заказ смысла нет. Нестандартный диаметр, материал под агрессивную среду, приварной фланец вместо резьбы или партия одинаковых вставок для серии оборудования — присылайте чертёж или эскиз узла на изготовление деталей по чертежам: технолог подберёт материал и способ формовки, посчитает давление опрессовки и срок изготовления. Сомневаетесь, какой тип держит вашу среду и температуру, — отправьте параметры узла на расчёт с пометкой, что нужна консультация по материалу подводки.
