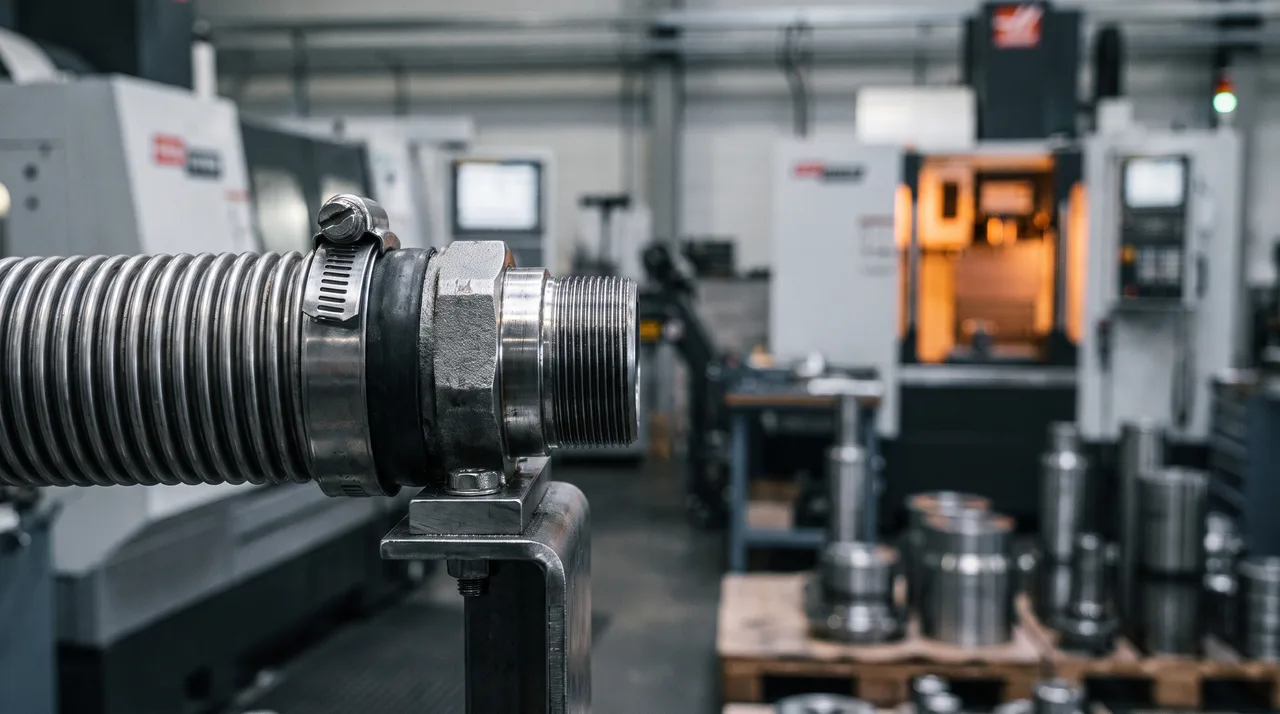

Течь в узле соединения гибкой трубы почти всегда обнаруживается не на стенде, а после монтажа — когда систему уже запустили под давление и разбирать узел приходится в работающем цехе. Разберём, от чего на самом деле зависит выбор способа соединения гибкой трубы, чем хомут отличается от фитинга и когда без сварки не обойтись, а когда клеевая муфта вовсе не вариант.
Коротко: способ соединения выбирают не по цене, а по трём параметрам — рабочему давлению, вибрации узла и требованию к ремонтопригодности. Хомут дёшев, но требует периодической протяжки. Фитинг разборный и держит давление лучше хомута. Сварка — для высокого давления и агрессивных сред, соединение получается неразъёмным. Клеевая муфта годится только для статичных низконагруженных узлов — вибрацию и перепад давления она не держит.
От чего зависит выбор способа соединения
Вопрос «как соединить гибкую трубу» звучит как просьба назвать один универсальный способ, но на практике правильного ответа без вводных нет. Способ соединения гибкой трубы подбирают под конкретный узел, и у выбора три равнозначных критерия.
- Рабочее давление. Хомут и клеевая муфта держат ограниченный диапазон, дальше начинается риск выдавливания трубы или разрыва шва. Для высоконагруженных линий годятся только фитинг и сварка.
- Вибрация. Узел на насосе, компрессоре или подвижном оборудовании расшатывает механическое соединение быстрее, чем статичная разводка. Клей на вибрации отслаивается первым.
- Температура среды. Резиновые уплотнители и клеевые составы имеют свой температурный потолок; выше него герметичность теряется независимо от того, насколько аккуратно сделан монтаж.
- Ремонтопригодность. Узел, который придётся регулярно снимать для ревизии или замены трубы, разумно делать разборным — на хомуте или фитинге. Там, где разборка не планируется, неразъёмный сварной шов надёжнее.
Дальше эти критерии прикладываются к конкретному типу трубы — не любой способ соединения технически применим к любой гибкой трубе.
Какие гибкие трубы встречаются на производстве
Под общим названием «гибкая труба» на площадке встречаются материалы с разной механикой, и это напрямую ограничивает выбор способа соединения.
- ПВХ-трубы и шланги — лёгкие, недорогие, для воды, слаботочных сред и низкого давления. Соединяются хомутом, клеевой муфтой на составах для поливинилхлорида или раструбным способом; сварка для них не применяется.
- Резинотканевые рукава — армированы тканевым или металлическим кордом, гибкие, держат умеренное давление и вибрацию. Основной способ — обжимной хомут или обжимная гильза под конкретный диаметр рукава.
- Гофрированные трубы из нержавеющей стали — тонкостенная нержавеющая сталь, гофр даёт гибкость при высокой прочности на разрыв. Соединяются фитингом с накидной гайкой либо привариваются к ответной части — это единственный тип гибкой трубы, для которого сварка реальна.
- Армированные трубы (резина или полимер с металлической или синтетической оплёткой) — держат более высокое давление, чем гладкий ПВХ, за счёт оплётки. Соединяются обжимными фитингами, обычным хомутом их герметично не зажать из-за жёсткости стенки.
Дальше по каждому способу — что он даёт и где у него потолок.
Хомуты: механическое обжатие без разборки узла
Хомут для гибкой трубы — самый быстрый способ монтажа: труба надевается на штуцер или патрубок, хомут затягивается снаружи и создаёт радиальное усилие, прижимающее стенку трубы к ответной поверхности. У способа два практических ограничения. Первое — герметичность держится, пока сохраняется усилие затяжки, а резина и ПВХ со временем дают усадку, поэтому хомут требует периодической протяжки, особенно в первые недели после монтажа. Второе — хомут держит умеренное давление и умеренную вибрацию; на высоком давлении труба может «выдавиться» из-под хомута целиком.
Как затянуть хомут на трубе правильно: момент затяжки указан производителем хомута под материал ленты и диаметр, перетяжка прорезает резину, недотяжка не даёт герметичности с первого дня. Признак некачественной затяжки — не эстетика, а конкретные симптомы: хомут проворачивается от руки после месяца работы, на изгибе трубы у кромки хомута видны сухие потёки или белый налёт от испарившейся среды. Если хомут провернулся один раз, скорее всего провернётся снова — стоит заменить на типоразмер меньше или добавить второй хомут рядом.
Типоразмер хомута определяется диаметром трубы: ленточный хомут подбирают по внешнему диаметру трубы в свободном (нерастянутом) состоянии, с запасом на обжатие 2–4 мм, иначе лента не дотягивается до рабочего диапазона винта.
Фитинги: разборное соединение под давление
Фитинг для гибкой трубы решает то, с чем не справляется хомут: равномерное распределение усилия обжатия по всей окружности и возможность быстрой разборки узла без повреждения трубы. Есть два принципиально разных типа, и их путают на площадке чаще всего.
- Компрессионный фитинг — труба зажимается кольцом (цангой или обжимным кольцом) при затяжке накидной гайки, герметичность даёт механическое обжатие трубы, а не резьба. Применяется на гофрированных нержавеющих трубах и части армированных рукавов.
- Резьбовое соединение трубы — герметичность обеспечивает сама резьба (коническая — по резьбе, цилиндрическая — уплотнительным кольцом или лентой на резьбе). Резьбовое соединение регулируется ГОСТ Р ИСО 228-1 для цилиндрической трубной резьбы; коническую и цилиндрическую резьбу путать нельзя — узел либо не соберётся с нужным натягом, либо потечёт по резьбе с первого пуска.
Практический плюс фитинга — время демонтажа узла: разборка занимает минуты гаечным ключом, тогда как хомут после длительной эксплуатации часто приходится срезать вместе с обжатым участком трубы. Это делает фитинг предпочтительным там, где труба или её участок подлежит периодической замене — фильтры, расходные рукава, узлы с частой ревизией.
Сварка: неразъёмный шов для высокого давления и агрессивных сред
Сварка гибких труб применима практически только к одному типу — гофрированной трубе из нержавеющей стали, и оправдана там, где механическое соединение физически не держит требуемое давление или где среда агрессивна к резиновым и полимерным уплотнителям. Сварка обеспечивает герметичность за счёт сплошного металлического шва без уплотнительных элементов, которые стареют и требуют замены.
Для тонкостенного гофра и нержавеющей стали основной метод — аргонная сварка трубопровода (аргонно-дуговая, TIG): узкая зона термического влияния, минимальная деформация тонкой стенки, шов без пор при правильной защите обратной стороны шва аргоном. Полуавтоматическая сварка на тонкостенном гофре даёт больше риска прожога и деформации, поэтому на ответственных узлах используют именно TIG.
Важная деталь, которую часто упускают: сварной шов проверяют иначе, чем механическое соединение. Мыльный раствор годится для хомута и фитинга на низком давлении, но для сварного шва под рабочее давление нужна опрессовка или капиллярный контроль (цветная дефектоскопия) — они находят микротрещины и непровары, которые мыльная пена на герметичном на вид шве не покажет.
Клеевые муфты: где оправданы, а где нет
Клеевая муфта для трубы — самый дешёвый и быстрый способ соединения ПВХ-труб: клеевой состав растворяет поверхностный слой пластика, после полимеризации шов по прочности приближается к материалу трубы. Но у способа узкая область применения, и подавать его как универсальный дешёвый вариант — ошибка, которая всплывает на первом же перепаде давления.
Склеивание гибкой трубы не годится там, где есть вибрация или динамическая нагрузка: клеевой шов жёсткий и не компенсирует микроперемещения, поэтому на подвижных узлах он трескается первым, раньше самой трубы. Второе жёсткое ограничение — клеевая муфта не выдерживает рабочее давление выше расчётного для конкретного клеевого состава и диаметра трубы, и превышение не даёт постепенной течи, а разрушает шов сразу. Третье — температурный диапазон: большинство клеевых составов для ПВХ рассчитаны на комнатную температуру и умеренный нагрев, для горячих сред нужен состав отдельно под температуру или другой способ соединения вовсе.
Область, где клей оправдан: статичная разводка низкого давления без вибрации — дренаж, вентиляция, технологические линии с холодной нейтральной средой. Везде, где узел стоит на оборудовании с рабочей вибрацией или давление близко к паспортному пределу трубы, — не клей.
Таблица: тип трубы — способ соединения — когда применим
Матрица ниже закрывает вопрос выбора способа соединения гибкой трубы без необходимости читать разделы выше — берите строку по своему типу трубы и смотрите условие применимости.
| Тип трубы | Способ соединения | Условие применимости |
|---|---|---|
| ПВХ-труба | Хомут | Низкое давление, без вибрации |
| ПВХ-труба | Клеевая муфта | Статичный узел, комнатная температура, давление в пределах расчёта состава |
| Резинотканевый рукав | Хомут / обжимная гильза | Умеренное давление и вибрация, требуется периодическая протяжка |
| Гофрированная нержавеющая труба | Компрессионный фитинг | Требуется разборность узла, давление до предела фитинга по паспорту |
| Гофрированная нержавеющая труба | Сварка (TIG) | Высокое давление, агрессивная среда, неразъёмный узел, температура выше диапазона уплотнителей |
| Армированная труба | Обжимной фитинг | Давление выше, чем держит хомут на той же трубе |
Как проверить герметичность после монтажа
Проверка герметичности соединения трубы — обязательный шаг перед сдачей узла, и метод проверки должен соответствовать типу соединения, иначе можно повредить узел вместо того, чтобы его проверить.
| Метод проверки | Для какого соединения подходит | На что не рассчитан |
|---|---|---|
| Опрессовка рабочим давлением | Фитинг, сварной шов, металлические и армированные узлы | Тонкостенный ПВХ и часть резиновых узлов — избыточное давление при опрессовке может их повредить |
| Мыльный раствор | Хомут, фитинг на низком давлении, клеевая муфта | Не находит микротрещины и непровары в сварном шве — только видимую течь под давлением |
| Течеискатель (газоанализатор) | Ответственные узлы под давлением, сварные швы на агрессивных или дорогих средах | Требует остановки линии и подготовки; избыточен для бытовых низконагруженных узлов |
Опрессовка трубопровода проводится давлением, превышающим рабочее (обычно в 1,25–1,5 раза от паспортного значения узла) с выдержкой, за которую падение давления по манометру должно остаться в пределах нормы для среды и материала. Резкое падение указывает на течь, которую надо найти до пуска в эксплуатацию, а не после.
Правильно подобранный кронштейн или крепёжный элемент под узел снижает нагрузку на само соединение: труба, зафиксированная без перекоса и провисания, не тянет хомут или фитинг в сторону и не создаёт паразитную вибрацию, которая со временем разбалтывает даже правильно затянутое соединение.
От чего зависят цена и срок изготовления узла
Изготовление ответных частей узла — фитингов, переходников, кронштейнов под крепление трубы — заказывают под конкретный чертёж, и цена складывается из нескольких факторов: диаметр и материал трубы, тип резьбы или посадки под фитинг, количество точек крепления, требования к контролю после сварки. Точная стоимость считается по чертежу узла, а не по общему прайсу на «соединение трубы».
Если узел собирается на сварке, отдельно закладывается время на подготовку кромок, сварку и последующий контроль шва — опрессовку или капиллярную дефектоскопию, в зависимости от требований к узлу.
Частые ошибки заказчика при проектировании узла
- Выбор способа соединения по цене, а не по давлению и вибрации. Экономия на хомуте вместо фитинга на вибрирующем узле оборачивается регулярными протяжками и риском течи.
- Клеевая муфта на узле с вибрацией. Клей держит статичную нагрузку, но трескается первым при работе на подвижном оборудовании.
- Смешение цилиндрической и конической резьбы в одном узле. Резьбовое соединение трубы по ГОСТ Р ИСО 228-1 (цилиндрическая) и коническая резьба несовместимы физически — узел либо не соберётся с нужным натягом, либо потечёт с первого пуска.
- Диаметр хомута подобран без запаса на обжатие. Хомут впритык по диаметру не даёт нужного усилия затяжки на всём диапазоне регулировки.
- Опрессовка полимерного узла давлением, рассчитанным на металл. Избыточное испытательное давление повреждает тонкостенный ПВХ и часть резиновых соединений вместо того, чтобы подтвердить их герметичность.
Если узел соединения гибкой трубы закладывается в спецификацию нового оборудования или ремонтируемой линии, пришлите чертёж на сварочные работы — технолог подберёт способ соединения под диаметр трубы, рабочее давление и материал среды. Сомневаетесь, какой способ выдержит конкретные условия эксплуатации, — отправьте эскиз узла на расчёт с описанием давления и температуры среды.
