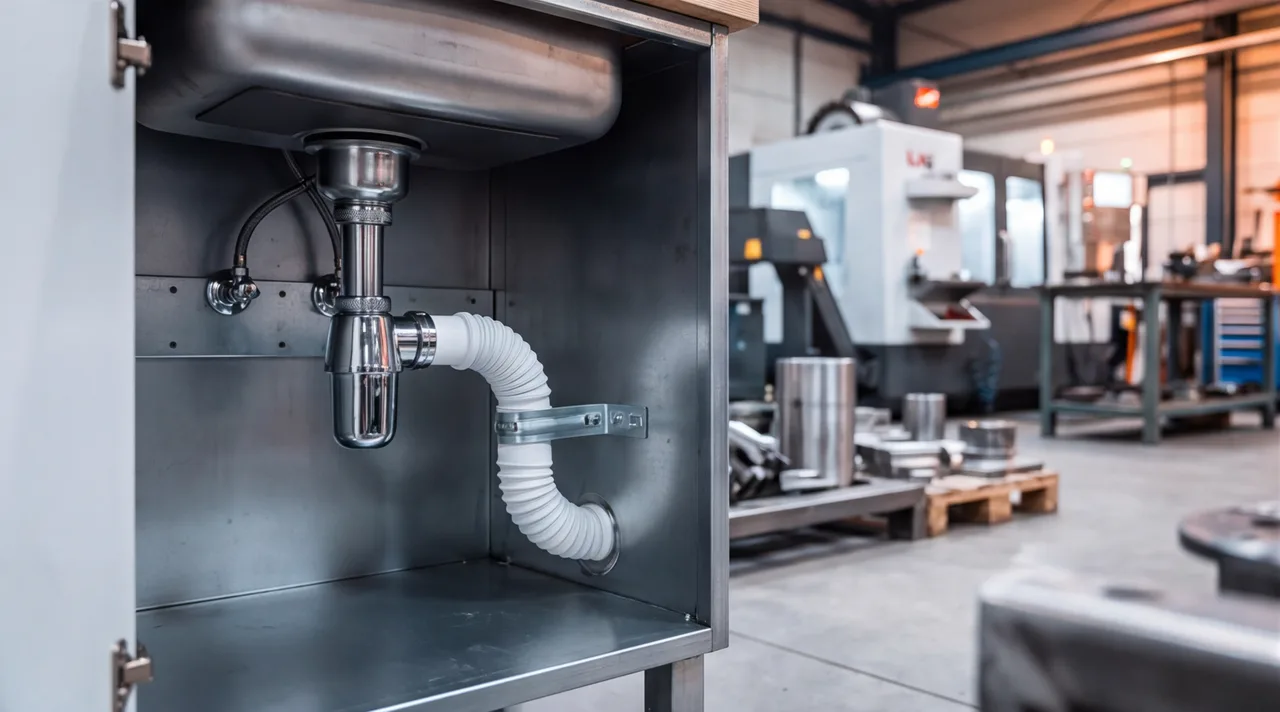

Серийный бутылочный сифон с гибкой трубой в тесной тумбе или на мойке на сварной раме встаёт не всегда: ось слива смещена от стояка на десятки миллиметров, под раковиной выдвижной ящик, а жёсткий отвод потребовал бы два колена. Выпуск умывальника обычно имеет резьбу G 1¼ и отвод Ø 32 мм, выпуск кухонной мойки — G 1½ и Ø 40 мм, всё остальное приходится подгонять. Разберём, как устроен узел, чем гибкая труба отличается от гофры, из чего выбирать корпус (пластик, латунь по ГОСТ 15527, нержавейка AISI 304 и 316), какие замеры сделать до покупки и какие детали вокруг сифона выгодно заказать у металлообработчика по чертежу.
Коротко: бутылочный сифон держит запах гидрозатвором — слоем воды в корпусе, поэтому гибкий выпуск должен уходить вниз с непрерывным уклоном, без провисов. Полипропилен подходит для бытовых стоков, латунь и нержавейка AISI 304 — для горячих и тяжёлых условий, AISI 316 — при хлоридах. Резьба выпуска раковины — G 1¼ или G 1½ по ГОСТ 6357. Сам сифон покупают серийным; по чертежу делают кронштейны и накладки из листа 1,5–2 мм и латунные переходники.
Как устроен бутылочный сифон и что в нём делает гибкая труба
Бутылочный сифон — корпус-«бутылка» с входным патрубком от раковины, съёмным стаканом снизу и выпускным патрубком сбоку. Слив идёт вниз по внутренней трубке, разворачивается в нижней части и поднимается по кольцевому зазору к выпуску. Вода, которая остаётся в корпусе выше среза входной трубки, и есть гидрозатвор: жидкая пробка не пропускает из канализации в помещение запах и канализационные газы, а стоки проходят поверх неё.
Съёмный стакан — нижняя чаша на резьбе: в неё оседает мусор, её откручивают, чтобы достать упавшее кольцо. Гибкая труба к гидрозатвору отношения не имеет, она заменяет только участок от выпускного патрубка до раструба канализации. Но именно здесь узел чаще всего теряет функцию: при провисании в нижней точке остаётся вода, она застаивается и копит отложения. Корпус с гидрозатвором менять нельзя, форму и длину отвода можно — пока он ложится вниз к стояку без горбов.
Гофра или гибкая труба: когда стандартный выпуск не встаёт
В торговле «гибкой трубой для сифона» чаще всего называют тот же гофрированный выпуск, поэтому делить их по названию в каталоге бесполезно. Делить надо по конструкции:
- Тонкостенная гофра из полипропилена или ПВХ — самый распространённый вариант. Режется по длине, форму держит слабо и под весом воды провисает сама.
- Армированная гибкая труба — гофра с усилением: лучше держит изгиб и меньше провисает. Укорачивать её можно только там, где это разрешает производитель.
- Металлическая гибкая труба — гофрированный металлорукав из нержавеющей стали для горячих стоков и цеховых моек. Не мнётся и не боится нагрева, как пластик, но стоит дороже.
Жёсткий отвод с коленом лучше, пока ось слива совпадает с осью стояка: он не провисает и не требует крепления по всей длине. Гибкий выпуск оправдан, когда:
- ось слива смещена относительно стояка, и жёсткий отвод потребовал бы два колена и лишних стыков;
- под сифоном нет места под колено, а выпуск идёт вокруг полки, опоры или трубы;
- стояк находится на другой высоте, чем выпускной патрубок сифона;
- нужен доступ к стакану без демонтажа отвода: гибкий выпуск отводят в сторону, а жёсткое колено пришлось бы разбирать.
Гибкий выпуск — компромисс: он даёт разводку без колен, но передаёт монтажнику ответственность за уклон и крепление.
Латунь, пластик, нержавейка: из чего делают корпус и выпуск сифона
Материал выбирают по температуре стоков, их составу и частоте разборки. Температурные пределы пластика зависят от марки и указаны в паспорте изделия, поэтому в таблице только качественное сравнение.
| Материал | Горячие стоки | Агрессивная среда | Механические нагрузки | Ремонтопригодность | Где уместен |
|---|---|---|---|---|---|
| Полипропилен (ПП) | Предел задаёт паспорт марки; запас меньше, чем у металла | Не корродирует, стоек к бытовой химии; чувствителен к сильным окислителям | Боится удара и низких температур; резьбу легко сорвать перетяжкой | Меняют целиком, резьбу не восстановить | Бытовые раковины, мебель с обычными стоками |
| Латунь с хромовым покрытием | Запас по температуре больше, чем у пластика | В агрессивной воде возможно обесцинкование, при сколе хрома защита слабеет | Держит затяжку накидных гаек и вес выпуска | Торцы и резьбу восстанавливают точением, прокладки меняются | Видимые сифоны в ванных и на кухнях, горячие стоки |
| Нержавеющая сталь AISI 304 (08Х18Н10) | Большой температурный запас | Стойка к бытовым и пищевым стокам; хлориды вызывают точечную коррозию | Высокая: вмятина и перетяжка не страшны | Правится и сваривается; резьбовые пары склонны к задиру, нужна смазка | Общепит, мойки на раме, цеховые и складские сливы |
| Нержавеющая сталь AISI 316 (10Х17Н13М2) | Так же, как у AISI 304 | Молибден повышает стойкость к хлоридам и реагентам | Как у AISI 304 | Как у AISI 304 | Хлорная дезинфекция, лаборатории, солёная среда |
Нержавейка AISI 304 (08Х18Н10 — по обозначению около 18 % хрома и 10 % никеля) хватает для большинства бытовых и пищевых стоков. AISI 316 (10Х17Н13М2) содержит около 2 % молибдена и нужна там, где в стоках хлориды. Латунь по ГОСТ 15527 (марки Л63, ЛС59-1) хорошо режется, поэтому переходники и штуцеры из неё точат под задачу.
Таблица критериев: как подобрать сифон под тесное место и нестандартную разводку
Перед покупкой сделайте восемь замеров. Каждый меняет выбор: от типа сифона до материала и длины выпуска.
| Что измерить | Почему это важно | Что выигрывает |
|---|---|---|
| Свободная высота от дна раковины до полки или дна тумбы | Корпус со стаканом занимает высоту, а стакан ещё нужно открутить вниз | Если запаса нет — компактный сифон другого типа; если есть — бутылочный |
| Смещение оси слива относительно оси стояка | Определяет, сколько выпуск придётся вести вбок | Небольшое — жёсткий отвод, заметное — гибкий выпуск |
| Ящик, полка или перегородка под раковиной | Мешают корпусу и прямому отводу | Гибкий выпуск, вырез в задней стенке ящика и накладка на кромку |
| Доступ к стакану для чистки | Под стаканом нужен свободный объём, чтобы открутить его вниз | Гибкий выпуск, который отводят в сторону без демонтажа |
| Резьба и диаметр выпуска раковины | Определяют накидную гайку сифона и необходимость переходника | G 1¼ — умывальник, G 1½ — кухонная мойка; при другой резьбе — переходник |
| Диаметр отводящего патрубка и раструба | Выпуск должен сесть в раструб на уплотнение | Типовые Ø 32 и 40 мм на входе и Ø 50 мм в раструбе, но проверять замером |
| Температура и состав стоков | Задаёт материал корпуса и выпуска | ПП — бытовые стоки, латунь и AISI 304 — горячие и тяжёлые, AISI 316 — хлориды |
| Частота разборки | Что часто разбирают, то нельзя клеить и заваривать | Съёмный стакан и накидные гайки |
Резьба выпуска — пункт, где ошибка стоит дороже всего: сифон с не той гайкой не встанет. Обозначение G — трубная цилиндрическая резьба по ГОСТ 6357, число в нём — условный размер в дюймах, а не диаметр резьбы.
| Резьба | Наружный ⌀ резьбы, мм | Ниток на дюйм | Шаг, мм | Где чаще встречается |
|---|---|---|---|---|
| G 1¼ | 41,91 | 11 | 2,309 | выпуск умывальника |
| G 1½ | 47,80 | 11 | 2,309 | выпуск кухонной мойки |
Нестандартные случаи: скошенная тумба, мойка на раме, ниша в стене
Типовые сценарии из мебельного и металлообрабатывающего производства, где серийный сифон с жёстким отводом не встаёт. Это не разборы конкретных заказов, а ситуации, которые повторяются из проекта в проект.
- Тумба со скошенной задней стенкой. Корпус упирается в скос, стояк смещён. Берут компактный корпус и гибкий выпуск, который огибает стенку; на скос ставят кронштейн.
- Мойка на сварной раме. Тумбы нет, узел открыт. Выпуск фиксируют кронштейном-хомутом на раме; для общепита берут нержавеющий сифон AISI 304, кронштейн и панели делают гибкой листа.
- Выдвижной ящик под раковиной. Выпуск проходит сквозь ящик. В задней стенке делают выем, а кромку закрывает накладка из листа, чтобы гофра не тёрлась о торец плиты.
- Встроенная ниша в стене. Глубины мало, стояк сбоку. Гибкий выпуск огибает нишу, а сама ниша закрыта коробом из листа с лючком для доступа к стакану.
- Сервисная мойка в цеху. Горячие стоки, реагенты, осадок. Выбирают металлический сифон и выпуск, при хлорсодержащей химии — AISI 316, стакан оставляют съёмным.
Монтаж: как уложить гибкую трубу, чтобы не было провисов и застоя
Цель монтажа — сохранить гидрозатвор и самотёчный отвод. Порядок работ:
- Замер. Высота под раковиной, смещение оси слива, диаметр раструба. Сверьте с паспортом сифона.
- Сборка на сухую. Соберите корпус, стакан и выпуск без герметизации, приложите к месту и посмотрите, куда ляжет гибкая труба.
- Резьба и уплотнения. Торец выпуска раковины должен быть чистым, без рисок и заусенцев, прокладка — сесть ровно. Пластиковые гайки затягивают от руки с небольшим доворотом: перетяжка рвёт резьбу. Резьбовые пары из нержавейки собирают со смазкой, иначе задир.
- Укладка выпуска. Ведите трубу вниз от корпуса к раструбу непрерывно, без горбов и карманов. Лишнюю длину не собирают в петлю, а укорачивают, если производитель допускает подрезку.
- Крепление в двух точках. У корпуса и перед раструбом: хомутом или кронштейном, чтобы вода не растягивала гофру под своим весом.
- Проверка водой. Залейте раковину и слейте одним потоком. Стыки должны остаться сухими, выпуск не должен дёргаться.
- Контроль гидрозатвора. После слива в корпусе остаётся вода, а в гибкой трубе она не задерживается.
Числа по уклону и высоте затвора мы не приводим намеренно: устройство гидрозатворов и отводящих трубопроводов регламентирует СП 30.13330 «Внутренний водопровод и канализация зданий», значения берите оттуда и из паспорта изделия. Типовая ошибка — свободно висящий выпуск: через месяц он провисает и превращается в застойную зону.
Что купить серийным, а что делать по чертежу из листа и латуни
Сам сифон покупают готовым в сантехнике, мы сифоны не производим и не продаём. Зато вокруг него есть металлические детали, которых нет в каталоге, потому что они зависят от конкретной тумбы или рамы. Это детали для безнапорного стока: важны геометрия, стойкость материала и чистота торцов.
| Изделие | Серийно или по чертежу | Технология | Материал |
|---|---|---|---|
| Сам сифон с гибким выпуском | Серийно, в сантехнике | Не наш профиль | ПП, латунь, нержавейка |
| Кронштейн-хомут для выпуска | По чертежу | Лазерная резка, гибка | Нержавейка AISI 304, лист 1,5–2 мм |
| Накладка на вырез в тумбе | По чертежу | Лазерная резка, гибка | Нержавейка или сталь с порошковой окраской |
| Короб-ниша из листа | По чертежу | Резка, гибка, сварка | Сталь или нержавейка |
| Переходник с нестандартной резьбой | По чертежу | Токарная обработка | Латунь, нержавейка |
| Опорная рама мойки | По чертежу | Резка профиля, сварка | Сталь с покрытием или нержавейка |
Кронштейны и накладки режем лазером и гнём в одной цепочке: лазерная резка даёт контур, гибка добавляет отбортовку и жёсткость, а острые кромки притупляют, чтобы не резать гофру. Короб-нишу и опорную раму соединяют сваркой. Переходник точат из латунного прутка: токарная обработка латуни даёт резьбу G по ГОСТ 6357 и чистый торец под прокладку.
От чего зависят цена и срок изготовления деталей к сифону
Стоимость складывается из материала и машинного времени, точную сумму называем по чертежу.
- Материал и толщина. Нержавейка AISI 304 дороже чёрной стали; лист 1,5 мм и 3 мм — разный расход материала и усилие гиба.
- Контур и число гибов. Прямоугольная накладка режется быстро, сложный вырез и несколько гибов — дольше.
- Резьба и торец переходника. Резьба G с классом точности и чистый торец под прокладку — время на токарном станке.
- Покрытие и партия. Порошковая окраска или шлифовка добавляют операцию; единичный образец и серия накладок считаются по-разному, потому что наладка делится на штуки.
Расчёт стоимости и срока по чертежу — до 3 рабочих дней. Срок изготовления зависит от партии и загрузки участков, и мы называем его после расчёта, а не заранее.
Что указать в заявке на кронштейн, накладку или переходник к сифону
Чем полнее вводные, тем быстрее расчёт и меньше возвратов с вопросами:
- Эскиз или чертёж с размерами и посадочными местами: где деталь крепится и с чем стыкуется.
- Фото места установки с рулеткой в кадре: по нему видно то, чего нет в эскизе.
- Материал и толщина листа: AISI 304, AISI 316, чёрная или оцинкованная сталь.
- Резьба и диаметр для переходника: обозначение (G 1¼ или G 1½ по ГОСТ 6357), класс точности наружной резьбы, глубина.
- Покрытие: шлифовка, порошковая окраска, без покрытия.
- Партия и срок: один образец или серия, к какой дате нужны детали.
Если чертежа нет, хватит эскиза от руки и фото: технолог уточнит недостающие размеры и предложит вариант. Отправьте материалы на расчёт или оформите заказ как изготовление деталей по чертежам — назовём стоимость и срок без давления и обещаний заранее.
