Заказали сварку рамы, а в акте приёмки — «непровар корня шва, требуется переварка». Причина в половине таких случаев не в руках сварщика, а в электроде, который стоял в держателе: рутиловый МР-3 там, где по чертежу нужен основной шов с низким водородом. Снабженец, который сам не сваривает, обычно ориентируется по коробке и цене, а этого недостаточно, чтобы сформулировать требование подрядчику. Разберём, как читать маркировку электрода, какой тип ставить под конкретный металл и положение шва, и что из этого выбора видно потом на приёмке.
Коротко: тип покрытия электрода — это не бренд, а буква в марке (Р — рутиловое, Б — основное, Ц — целлюлозное, А — кислое), и от неё зависит, в каком положении можно варить и насколько чист должен быть металл. МР-3 варит на ржавчине в любом положении, но шов менее пластичный; УОНИ-13/55 требует прокалки и чистого металла, зато даёт шов с низким содержанием водорода для ответственных конструкций. Диаметр электрода подбирают под толщину металла: занижаете — не проварите, завышаете — прожжёте. Нержавейку и алюминий обычным электродом по стали не варят — под них отдельные марки или другой способ сварки.

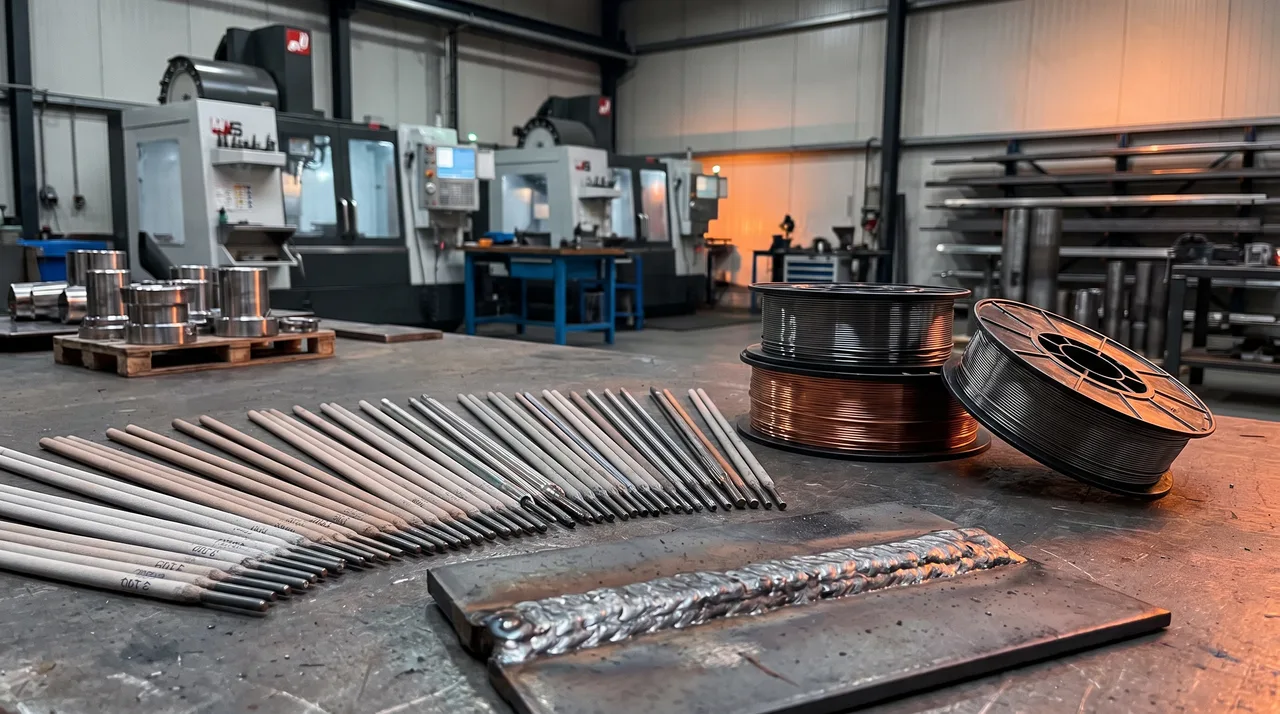

Как расшифровать маркировку электрода: буквы важнее бренда
На коробке написано «МР-3», а в спецификации к металлоконструкции — «Э46-Р-...-У-Д2» по ГОСТ 9467-75. Это не два разных требования, а одна и та же классификация в двух системах обозначений: марка электрода — торговое название конкретного производителя, а буквенно-цифровой код — техническая характеристика, которую этот электрод обеспечивает.
Код по ГОСТ читается по частям. «Э46» — тип электрода по временному сопротивлению шва на разрыв (46 кгс/мм², то есть около 460 МПа). Буква после дефиса — тип покрытия, и именно она определяет, где и как электродом можно работать:
- Р — рутиловое покрытие. Основа — диоксид титана. Дуга горит стабильно на любом токе, шов формируется ровно, шлак снимается легко. Прощает не идеально зачищенный металл и небольшую ржавчину. Самая массовая группа: МР-3, АНО-21, ОЗС-12.
- Б — основное покрытие. Основа — карбонат кальция и фтористый кальций (мрамор и плавиковый шпат). Даёт шов с низким содержанием водорода, пластичный и ударостойкий, но требует чистого металла, стабильного тока и обязательной прокалки электрода. Ключевой представитель — УОНИ-13/55.
- Ц — целлюлозное покрытие. Горючий органический наполнитель даёт много защитного газа и мало шлака. Основная область — вертикальная сварка «сверху вниз» на трубопроводах, где нужен быстрый выход из сварочной ванны.
- А — кислое покрытие. Основа — оксиды железа и марганца. Глубокое проплавление, но повышенная чувствительность к образованию трещин на сере и фосфоре в металле; на ответственных конструкциях почти не применяется, вытеснено рутиловым и основным покрытием.
Для снабженца практический вывод простой: спрашивать не «какая марка», а «какое покрытие и какой класс прочности требует чертёж». Дальше уже можно подбирать конкретного производителя под эти два параметра, а не наоборот.
Таблица: тип электрода → металл → положение шва → когда применять
Ниже — сводка, от которой стоит отталкиваться при формулировке заявки подрядчику. Она не заменяет технологическую карту сварки, но закрывает 90% типовых случаев в производстве металлоконструкций и контрактном изготовлении деталей.
| Тип покрытия / марка | Металл | Положение шва | Когда применять |
|---|---|---|---|
| Рутиловое, МР-3 | Ст3, Ст20, низкоуглеродистая сталь | Нижнее, вертикальное, потолочное | Цеховая и монтажная сварка неответственных конструкций, ремонт, металл без идеальной зачистки |
| Основное, УОНИ-13/55 | Ст3–45, 09Г2С, 40Х | Нижнее, вертикальное (снизу вверх) | Ответственные швы с требованием по ударной вязкости и низкому водороду: несущие конструкции, сосуды, рамы под динамическую нагрузку |
| Целлюлозное (Ц) | Ст3, низколегированная сталь, трубная сталь | Вертикальное сверху вниз | Магистральные и технологические трубопроводы, где важна скорость прохода корневого шва |
| ЦЛ-11 (основное, спец.) | Нержавеющая сталь 12Х18Н10Т, AISI 304/321 | Нижнее, вертикальное | Пищевое и химическое оборудование, ёмкости из нержавейки без TIG-сварки |
| ОЗЛ-8 (рутил-основное, спец.) | Нержавеющая сталь, в т.ч. разнородные соединения сталь–нержавейка | Нижнее, вертикальное, потолочное | Сварка узлов из разных марок стали, ремонт нержавеющего оборудования |
| Электроды для чугуна (никелевые, ОЗЧ-2) | Серый и высокопрочный чугун | Нижнее | Заварка трещин и раковин в чугунном литье, ремонт корпусов и станин |
Из таблицы видно главное: одного «универсально лучшего» электрода не существует. Рутиловый прощает грязный металл ценой пластичности шва, основной даёт качество ценой требований к подготовке и прокалке. Выбор — это всегда компромисс между условиями сварки на площадке и требованиями к готовому шву.
Диаметр электрода и сила тока: как не прожечь тонкий металл и не оставить непровар на толстом
Диаметр электрода подбирается под толщину свариваемого металла, и логика здесь противоположна для тонкого листа и толстого проката. На листе 2 мм электрод диаметром 4 мм прожигает металл насквозь раньше, чем успевает сформироваться нормальный валик — сварщик вынужден вести дугу рывками, и шов получается неровным. На прокате толщиной 10 мм тонкий электрод 2 мм, наоборот, не даёт достаточного провара за один проход: тепла от него хватает только на поверхностный валик, а корень шва остаётся холодным — это и есть непровар, который потом ловит контроль.
| Толщина металла, мм | Диаметр электрода, мм | Ориентировочный ток, А |
|---|---|---|
| 1–2 | 1,6–2,0 | 30–55 |
| 3–4 | 3,0 | 80–120 |
| 5–8 | 4,0 | 120–170 |
| 9–12 | 4,0–5,0 | 150–200 |
| свыше 12 | 5,0–6,0 | 180–260 |
На многослойных швах толстого металла диаметр электрода снижают для первого (корневого) прохода — 3 мм даже на прокате 12 мм, чтобы гарантированно проварить корень без непровара, а последующие заполняющие слои варят электродом большего диаметра для производительности. Это обычная практика на ответственных конструкциях, и стоит уточнять её в требованиях к заказу, если шов многослойный.
Электроды для конструкционных и низколегированных сталей
Основная масса металлоконструкций и корпусных деталей делается из Ст3 и низколегированных сталей вроде 09Г2С, и для них исторически сложилось разделение на два лагеря.
Бытовая и цеховая сварка — область МР-3, АНО-21 и похожих рутиловых марок. Они прощают ржавчину, окалину и небольшую влажность на поверхности металла, стабильно горят от бытового инвертора с просевшей сетью, не требуют прокалки перед началом смены. Для сборки нерасчётных каркасов, кожухов, крепежа, ремонтной сварки — этого достаточно, и требовать здесь основной электрод — избыточно и дороже без выигрыша в качестве.
Ответственные конструкции — область УОНИ-13/55 и аналогичных электродов с основным покрытием. Металл шва получается пластичным, с низким содержанием водорода, устойчив к образованию холодных трещин под нагрузкой. Плата за это — обязательная прокалка перед сваркой (обычно 350–400 °C, время по паспорту производителя), более требовательный к чистоте металл и меньшая терпимость к нестабильному току. На несущих рамах, элементах металлоконструкций под расчётную нагрузку, сосудах — заменять основной электрод рутиловым ради удобства сварщика не стоит: это прямой риск не пройти контроль качества шва.
Практическое правило для заявки подрядчику: если конструкция несёт расчётную нагрузку или работает в динамике (вибрация, знакопеременные усилия), указывайте требование «основное покрытие» или конкретную марку УОНИ, а не оставляйте выбор на усмотрение сварщика.
Нержавейка, чугун и алюминий: где обычный электрод не работает
Частая ошибка заказа — считать, что раз «сталь», то электрод один на все случаи. Три материала здесь требуют отдельного разговора.
Нержавеющая сталь обычным электродом по углеродистой стали не варится: сплавление даёт хрупкий шов с потерей коррозионной стойкости в зоне термического влияния. Нужен отдельный электрод под состав стержня и обмазку — ЦЛ-11 или ОЗЛ-8 для 12Х18Н10Т и близких марок. Для тонкого листа и ответственных швов на нержавейке чаще выбирают не штучный электрод, а аргонодуговую сварку (TIG) — она даёт более чистый и контролируемый шов, особенно на толщинах до 3–4 мм.
Алюминий штучным электродом на производстве практически не варят. Оксидная плёнка на поверхности алюминия плавится при значительно более высокой температуре, чем сам металл, и покрытый электрод не способен стабильно её разрушать в процессе сварки — на выходе пористый, непрочный шов. Рабочий способ — аргонодуговая сварка присадочной проволокой, где вольфрамовый электрод не плавится, а инертный газ защищает ванну и разрушает оксидную плёнку катодным распылением.
Чугун — отдельная история из-за высокого содержания углерода: при обычной сварке зона термического влияния закаливается и растрескивается. Заваривают трещины и раковины в чугунном литье специальными никелевыми электродами (например, ОЗЧ-2), короткими участками по 30–50 мм с проковкой и остыванием между ними, чтобы не разогревать деталь целиком. Пытаться заварить чугун обычным стальным электродом почти гарантированно даёт трещину рядом со швом в течение суток.
Итог для заказчика: если в спецификации фигурирует нержавейка, алюминий или чугун, стоит сразу уточнять у подрядчика способ сварки, а не только марку электрода — иногда правильный ответ вообще не про штучный электрод.
Почему один и тот же шов в разных положениях требует разного покрытия
Положение шва в пространстве определяет, как ведёт себя расплавленный металл сварочной ванны под действием силы тяжести, и это прямо ограничивает выбор покрытия.
Отсюда практический вывод: если монтаж идёт на вертикальных и потолочных швах силами не самой опытной бригады, рутиловый электрод — не компромисс по качеству, а разумный выбор под условия работы. Требовать основной электрод на потолочном шве имеет смысл только вместе с подтверждённой квалификацией сварщика под это положение.
Как выбор электрода видно на приёмке: какие дефекты за этим стоят
Связь между маркой электрода и результатом контроля не абстрактная — это конкретная причинная цепочка. Самый частый пример: электрод с основным покрытием не прокалили перед сваркой (или он отсырел после вскрытия пачки) → влага из обмазки при горении дуги переходит в шов в виде водорода → водород не успевает выйти при остывании и образует поры, а в сочетании с закалочными структурами в стали — холодные трещины → при визуальном контроле или УЗК шов не проходит, деталь идёт на переварку или в брак.
Формально уровень допустимых дефектов задаёт ГОСТ Р ИСО 5817 — он делит швы на три уровня качества (B — высокий, C — средний, D — низкий) по предельным размерам и количеству пор, включений, подрезов, непроваров. Чем выше требуемый уровень (обычно B для ответственных конструкций), тем меньше допуск на дефект — и тем больше значит правильный выбор и правильная подготовка электрода.
Практика приёмки в целом выглядит так:
- Визуальный контроль — трещины, поверхностные поры, подрезы по кромке шва, неполномерность катета. Ловит грубые ошибки: неверный ток, нарушение техники сварки.
- УЗК (ультразвуковой контроль) — внутренние дефекты: непровар корня, внутренние поры и включения, которые снаружи не видны. Именно здесь чаще всего всплывает непровар от заниженного диаметра электрода или тока.
- Механические испытания (для ответственных партий) — на изгиб и ударную вязкость контрольных образцов. Показывают именно то, ради чего выбирают основное покрытие вместо рутилового: пластичность и стойкость к хрупкому разрушению.
Понимание этой цепочки полезно не для того, чтобы пугать подрядчика, а чтобы правильно сформулировать требование заранее — дешевле указать нужный электрод и уровень контроля в заявке, чем разбирать причины брака по факту переварки.
Как сформулировать требование к электроду в заказе, а не гадать по фото
Заявка на сварочные работы, в которой указано только «сварите раму», оставляет выбор электрода целиком на подрядчике — и результат непредсказуем. Чтобы получить нужный шов с первого раза, в заявке стоит закрыть четыре пункта:
- Материал и марка металла. Не просто «сталь», а конкретная марка (Ст3, 09Г2С, 12Х18Н10Т) — от неё зависит и электрод, и режим.
- Марка электрода или ГОСТ-эквивалент. Если чертёж или ТУ требуют конкретную марку — укажите её явно; если нет — укажите тип покрытия и назначение шва (ответственный / неответственный).
- Положение шва при монтаже. Если конструкция будет свариваться не только в нижнем положении, это стоит проговорить заранее — от этого зависит и выбор электрода, и квалификация сварщика.
- Требуемый уровень качества и метод контроля. Уровень B/C/D по ГОСТ Р ИСО 5817, нужен ли УЗК или только визуальный контроль, нужен ли протокол на партию.
Обозначение сварного шва на чертеже задаёт тип соединения, катет и иногда способ сварки, но конкретную марку электрода и режим технолог подбирает отдельно под материал, толщину и требуемое качество — эти четыре пункта закрывают то, что чертёж обычно не проговаривает явно. Отправьте чертёж или спецификацию на сварочные работы, и технолог подберёт электрод и способ сварки под материал и требования к шву, а не по фото и на глаз. Если сварка — часть более крупного заказа с раскроем, гибкой и изготовлением деталей по чертежу, разумнее сразу отправить весь пакет документации на расчёт — маршрут и электроды под каждый шов подберут в одной технологической карте.
